Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do equipamento: | Máquina de fabricação de fios e cabos: 500/6+12 Solução rígida-eficiência e precisão para produção d | Material: | Aço/Cu/Al |
|---|---|---|---|
| Aplicativo: | Encalhe | recurso: | FABRICANTE DIRETO |
| Cor do equipamento: | Como requisito | Período de garantia: | 1 ano |
| Destacar: | máquina de encordoamento rígido para cabos multifios,máquina para fabricação de fios e cabos 500/6+12,solução eficiente de encordoamento rígido com garantia |
||
Máquina de Fabricação de fios e cabos: 500/6+12 Solução de enxaguamento rígido ¢ Eficiência e precisão para a produção de cabos multienxaguantes
1Aplicação
Esta máquina é utilizada principalmente para a fixação sem torção de filamentos de alumínio (ACSR) de grande secção transversal e longo comprimento com núcleo de aço e condutores de liga de alumínio.Pode também ser aplicado ao enxame e compactação sem torção de condutores de cobre, de forma especial, e núcleo em forma de setor.
2Componente principal
2.1 Φ500 Estação de pagamento 1 conjunto
2.2 #tipo de suportes de guiamento de fios 1 conjunto
2.3 6B, 12B, 2 conjuntos
2.4 Dispositivos de moagem e compactação de arame 2 conjuntos
2.5 Contador ((Mecânico, Eletrônico) 1 conjunto
2.6 Φ 1600 forte duplo capstano 1 conjunto
2.7 Φ 1800 tipo de coluna de absorção com travessia 1set
2.8 Sistema de controlo eléctrico 1 conjunto
2.9 Sistema de protecção de segurança manual empurrão-puxa 2 conjuntos
3Características
3.1 Toda a máquina é accionada pelo motor independente e cada secção da jaula e do capstan é accionada por um servomotor síncrono de ímã permanente separado.A gaiola é conduzida para girar através de uma caixa de velocidades dedicada, o que simplifica a estrutura em comparação com o tradicional enlace do eixo de solo acionado por um filamento rígido e torna a manutenção do equipamento mais conveniente.
3.2 O comando de toda a máquina adota um PLC da série Inovance e vários parâmetros do processo de produção são definidos através do ecrã táctil.Cada seção da gaiola e capstan são movidos por um servo motor Jiangsu ZhimaPara garantir a precisão da transmissão, o motor da transmissão adota um feedback do codificador de grelha,e toda a máquina adota um método de comunicação de autocarro para garantir a precisão da transmissão do sinalNa produção real,Os utilizadores definem os parâmetros do processo, tais como o passo de cada secção da gaiola e a velocidade da linha de produção na tela sensível ao toque de acordo com as especificações de cabo necessáriasQuando se inicia, a velocidade de cada peça de transmissão é calculada automaticamente pelo PLC para assegurar a sincronização de toda a máquina e a precisão do passo do fio torcido.e para obter a regulação de velocidade sem passos de toda a máquinaO sistema de controlo electrónico tem tecnologia avançada, operação conveniente e operação fiável.
3.3O princípio do pulso é utilizado para detectar a quebra de arame, o que permite determinar com precisão o sinal de quebra de arame de qualquer bobina em cada secção da gaiola, garantindo a precisão da detecção.Através da tela sensível ao toque, o operador pode resolver rapidamente o problema e iniciar o próximo arranque.
3.4 A máquina utiliza um controlador programável Inovance e um bus de campo para controlar e coordenar de forma unificada o estado de funcionamento de todas as partes da máquina,e utiliza um conversor de frequência para controlar o arranque e funcionamento do motor CAO sistema de controlo eletrónico é tecnologicamente avançado, fácil de operar e confiável no funcionamento.
4Principais parâmetros técnicos
| Modelo (máquina de filamento rígido) | JLK-500/6 | JLK-500/6+12 | JLK-500/6+12+18 | |
| Diâmetro do fio único | Cobre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alumínio | φ1,8-5 mm | φ1,8-5 mm | φ1,8-5 mm | |
| OD máximo do condutor em cadeia | φ15 mm | φ25 mm | φ35 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 60 a 500 mm | 60 a 500 mm | 60 a 500 mm |
| 12 Gaiolas de bobinhos | 75 a 560 mm | 75 a 560 mm | ||
| 18 Gaiolas de bobinos | 92-680 mm | |||
| Velocidade de rotação | 6 Gaiolas para o encalhamento | 308 r/min | 308 r/min | 308 r/min |
| 12 Gaiolas de bobinhos | 286 r/min | 286 r/min | ||
| 18 Gaiolas de bobinos | 252 r/min | |||
| Capstan | Diâmetro da roda Capstan | 1250 mm | 1600 mm | 2000 mm |
| Força máxima de arranque | 8 T | 10 T | 12 T | |
| O bobinho | PND 500 | PND 500 | PND 500 | |
| Bobbin Central de Pagamento | PND630 | PND630 | PND630 | |
| Bobbin de captação | 1800 mm | 2500 mm | 2500 mm | |
| Velocidade linear máxima de arranque | 40 m/min | 45 m/min | 50 m/min | |
| Altura central | 1000 mm | 1000 mm | 1000 mm | |

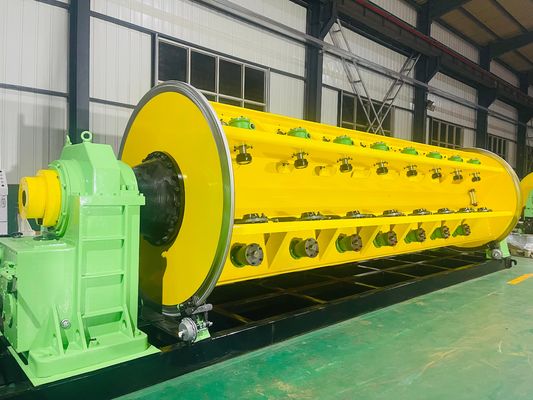

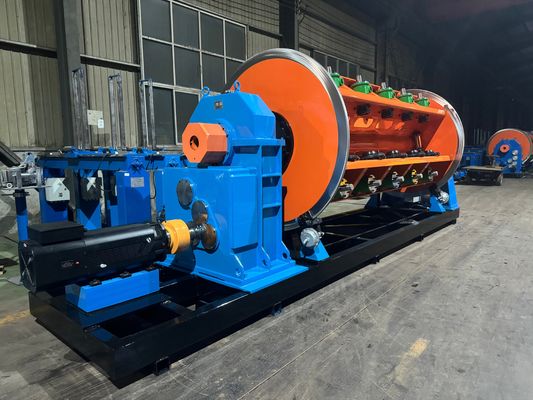

5.Fotos
6.Imagem de embalagem
7.Nossa fábrica e apresentação
A Hebei Baohong Electrical Machinery Co., Ltd. foi fundada em 1 de agosto de 2006.Tianjin e Shijiazhuang, a empresa goza de transporte conveniente e abundância de ferro e aço A empresa desenvolveu-se durante 18 anos, começando com a produção de produtos da série de máquinas de filamento.
Com base nas vantagens de talentos e na força técnica, a empresa pesquisa e desenvolve continuamente novas tecnologias e processos, alcançando crescimento e evolução gradual para uma entidade económica abrangente com tecnologia de fabrico avançada, forte capacidade de produção, e As redes de vendas cobrem todo o país e o exterior.
A empresa abrange uma área de fábrica de 30.000 metros quadrados, com mais de 100 funcionários, incluindo 12 engenheiros mecânicos e elétricos,e seu equipamento de processamento totaliza mais de 60 milhões de yuans.Atualmente, através da introdução de equipamentos de processamento em grande escala e da pesquisa, desenvolvimento e melhoria de processos, a empresa tornou-se o único fabricante na China que produz jaula JLK Unidades de série de máquinas de enrolamento numa linha de montagem.
