Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | AAC ACSR Máquina silenciosa de enxaguamento rígido | Usage: | Wire stranding |
|---|---|---|---|
| Bobbin sizes: | 500 / 630 / 710 | Materiais: | Fio de aço, de cobre, de alumínio |
| PLC,touch screen: | SIEMENS | HS code: | 8479400000 |
| Max. Haul-off Force: | 30 T | Machine color: | Optional |
| Destacar: | Máquina de encalhamento rígida silenciosa,Máquina de encalhamento rígida de ACSR,máquina de encalhamento 240Sqmm rígida |
||

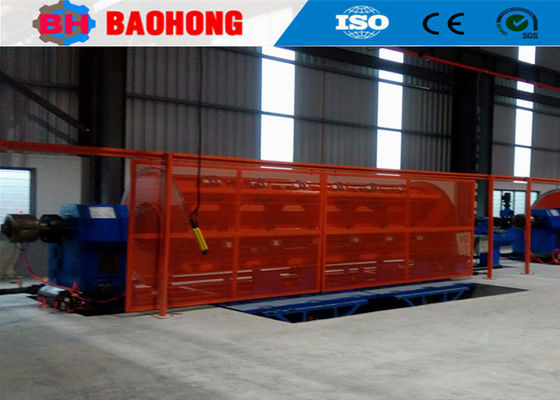

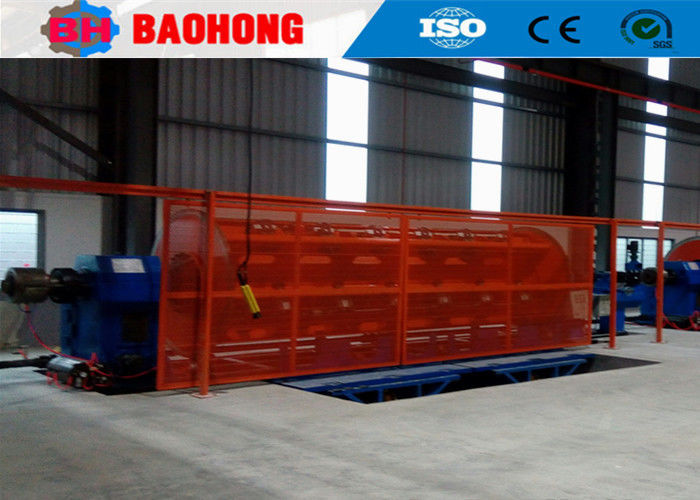

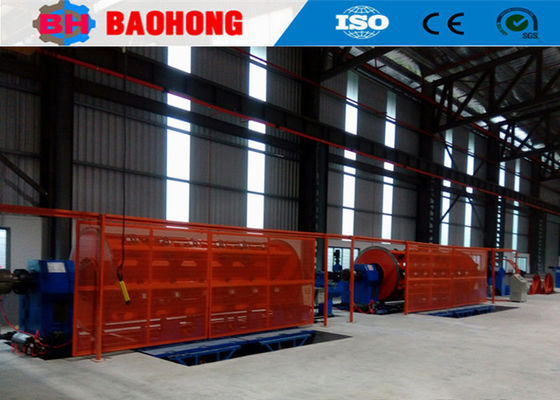

AAC ACSR 240mm Silenciosa Máquina de Enxaguante Rígido Com 630mm Bobbin
1Aplicação
A máquina é adequada para enrolar fios de longo comprimento e secção nu de cobre de alumínio, liga de alumínio, aço de alumínio para produzir os seguintes cabos de alimentação,Conductores em forma de sectorComprimido.
2Componente principal
2.1 Desembolso 1 conjunto
2.2 Filamento rígido de cada bobina 1 conjunto
2.3 Compactação e montagem de suportes para matrizes 1 conjunto
2.4 Máquina de gravação concêntrica 1 conjunto
2.5 Contador de metros 1 conjunto
2.6 Capstan 1 conjunto
2.7 Passagem por um banco 1 conjunto
2.8 Tipo de coluna 1 conjunto
2.9 Armário de comando elétrico (armário principal e armário de comando) 1 conjunto cada
3Características
3.1 Nós personalizamos esta máquina de enrolamento de tipo rígido de acordo com os requisitos dos clientes.
3.2 toda a estrutura será mecanizada no grande torno horizontal.
3.3 Bobinas: 500 mm, 630 mm, 710 mm DIN 46397 Padrão / Modificado.
3.4 Capstan de rodas duplas de projeto inclinado, adequado a cargas pesadas de compactação.
3.5 Frenos pneumáticos de tipo disco para gaiolas de encalhamento.
3.6 equipado com PLC, opcional.
4Parâmetros técnicos
| Modelo (máquina de filamento rígido) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diâmetro do fio único | Cobre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alumínio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD máximo do condutor em cadeia | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 40 a 719 mm | 51-896 mm | 54-963 mm |
| 12 Gaiolas de bobinhos | 40 a 719 mm | 51-896 mm | 54-963 mm | |
| 18 Gaiolas de bobinos | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 A gaiola de caçadores de bobinhos | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 A gaiola para o encalço de bobinos | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocidade de rotação | 6 Gaiolas para o encalhamento | 2300,6 r/min | 180.1 r/min | 1500,6 r/min |
| 12 Gaiolas de bobinhos | 2300,6 r/min | 180.1 r/min | 1500,6 r/min | |
| 18 Gaiolas de bobinos | 208.5 r/min | 155 r/min | 1420,6 r/min | |
| 24 A gaiola de caçadores de bobinhos | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 A gaiola para o encalço de bobinos | 1610,8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstan | Diâmetro da roda Capstan | 2000 mm | 2000 mm | 2000 mm |
| Força máxima de arranque | 30 T | 30 T | 40 T | |
| Dispositivo pré-espiral | Pico | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Potência do motor | 90-180 kW | 110-180 kW | 130-180 kW | |
| Tamanho da bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobbin Central de Pagamento | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin de captação | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocidade linear máxima de arranque | 69 m/min | 69 m/min | 62 m/min | |
| Altura central | 1000 mm | 1100 mm | 1100 mm | |
6Foto de embalagem.
7A nossa fábrica e a nossa empresa
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
