Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | 69m/Min Rigid Stranding Machine | Aplicável a: | Encordoamento de fios |
|---|---|---|---|
| Materiais: | Cobre, alumínio, aço, etc. | Velocidade linear máxima: | 69m/min |
| Marca do inversor: | Danfoss | Marca do rolamento: | NSK |
| Cor do equipamento: | Opcional | Período de garantia: | 1 ano |
| Destacar: | 69m/Min Rigid Stranding Machine,Torcendo a máquina de encalhamento rígida,Máquina de encalhamento rígida de compressão |
||
69m/Min Máquina de Torção Rígida Máquina de Fabricação de Cabos de Fio
A máquina de torção rígida é usada para torcer e compactar condutores redondos ou setoriais, bem como pré-espiralar condutores divididos. Por exemplo, AAC, AAAC, ACSR, condutor de cobre de 15 sqmm a 1500 sqmm de alumínio e condutor de cobre. Também é usada para produzir camadas de blindagem de fio de aço.
2.1 Desbobinador
2.2 Torcedor Rígido 12B.18B.24B
2.3 Porta-matriz de compactação e montagem
2.4 Máquina de fita concêntrica
2.5 Contador de metros
2.6 Cabrestante (com caixa de engrenagens de 36 velocidades)
2.7 Suporte de travessia
2.8 Bobinador tipo coluna
2.9 Eixo de transmissão
2.10 Gabinete de controle elétrico (gabinete principal e gabinete de operação)
3. Características
3.1 A torção de quadro rígido é projetada com Gaiola de Bobina 1+6+12+18+24+30+36.
3.2 Bobina: 500mm, 630mm, 710mm Padrão DIN 46397 / Modificado.
3.3 Máquina de torção de gaiola rígida tipo quadro de alta resistência, Gaiolas apoiadas em rolamento de rolos autoalinháveis em ambas as extremidades. Engrenagem totalmente fechada, sistema de lubrificação centralizada para rolamentos, acionamento para gaiolas.
3.4 Alta eficiência e velocidade. Velocidade máxima da gaiola 253 RPM. Velocidade máxima da linha 62,3 m/min.
4. Parâmetros Técnicos
| Modelo (Máquina de Torção Rígida) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diâmetro do fio único | Cobre | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Alumínio | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm | |
| OD máximo do condutor torcido | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Passo de Torção | Gaiola de Torção de 6 Bobinas | 40-719 mm | 51-896 mm | 54-963 mm |
| Gaiola de Torção de 12 Bobinas | 40-719 mm | 51-896 mm | 54-963 mm | |
| Gaiola de Torção de 18 Bobinas | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Gaiola de Torção de 24 Bobinas | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Gaiola de Torção de 30 Bobinas | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocidade de Rotação | Gaiola de Torção de 6 Bobinas | 230.6 rpm | 180.1 rpm | 150.6 rpm |
| Gaiola de Torção de 12 Bobinas | 230.6 rpm | 180.1 rpm | 150.6 rpm | |
| Gaiola de Torção de 18 Bobinas | 208.5 rpm | 155 rpm | 142.6 rpm | |
| Gaiola de Torção de 24 Bobinas | 179 rpm | 130.1 rpm | 122.3 rpm | |
| Gaiola de Torção de 30 Bobinas | 161.8 rpm | 115.9 rpm | 102.7 rpm | |
| Cabrestante | Diâmetro da Roda do Cabrestante | 2000 mm | 2000 mm | 2000 mm |
| Força Máxima de Tração | 30 T | 30 T | 40 T | |
| Dispositivo de Pré-espiral | Passo | 500-2500mm | 500-2500mm | 500-2500mm |
| Potência do Motor | 90-180 KW | 110-180 KW | 130-180 KW | |
| Tamanho da Bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobina de Desbobinamento Central | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobina de Bobinamento | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocidade Linear Máxima de Tração | 69 m/min | 69 m/min | 62 m/min | |

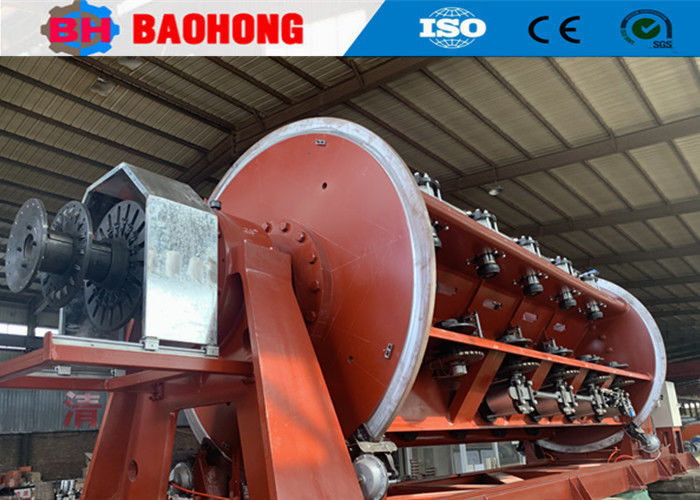

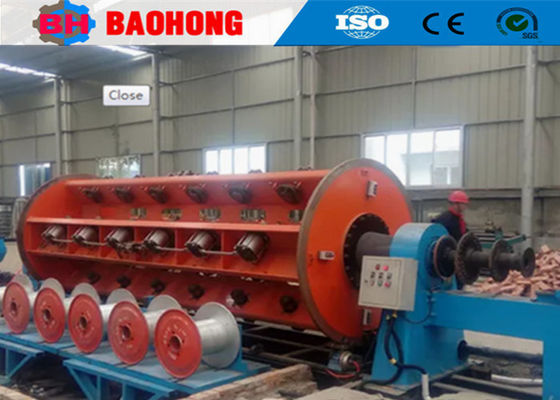

5. Fotos
6. Fotos de Embalagem
7. Introdução à nossa fábrica e empresa
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006. Nossa empresa está localizada na Zona de Desenvolvimento Econômico da Cidade de Hejian, Província de Hebei, e tem sido o maior fabricante profissional de máquinas de torção e emendas de fios no Norte da China.
Desde 2006, contando com o cuidado e apoio de nossos clientes, a Baohong Machinery tem se dedicado à pesquisa e desenvolvimento de máquinas de torção e emendas de fios e tem feito grandes melhorias. Agora nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de torção rígida JLK para processamento em linha de montagem na China, e também desenvolvemos independentemente as linhas de torção JGB Bow skip, as linhas de cablagem tipo Bow skip CGB e as linhas de emenda tipo Cradle de alta velocidade CLY.
Atualmente, a Hejian Baohong Electrical Machinery Co., Ltd. cobre uma área de 10.000 metros quadrados, com oficina de produção de 8.000 metros quadrados. Nossa empresa tem 60 funcionários, incluindo 10 funcionários de P&D. O valor de produção anual é superior a 10 milhões de dólares no momento, etornou-se um dos fabricantes de máquinas de torção mais importantes da China.
