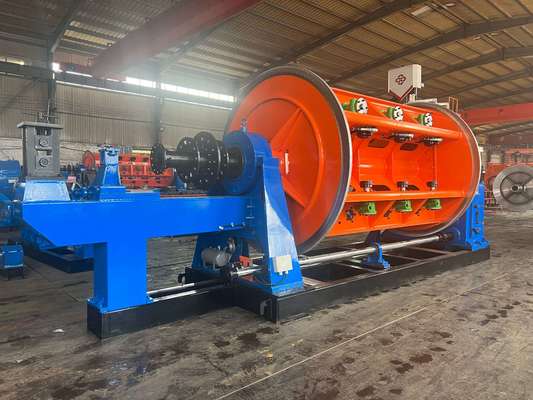

630 12+18 Rigid Stranding Machine For Aluminum Wire

630 12+18 Máquina de Torção Rígida para Fio de Alumínio

1. Aplicação

Esta máquina é usada principalmente para a torção não torcional de cabos de alumínio com núcleo de aço (ACSR) de grande seção transversal e longo comprimento, e condutores de liga de alumínio. Também pode ser aplicada à torção não torcional e compactação de condutores de cobre com núcleos redondos, de formato especial e em setor.

2. Componente principal

2.1 Suporte de desenrolamento de Φ1600

2.2 Suporte de guia de fio tipo #

2.3 Torcedora 12B, 18B

2.4 Matriz de montagem de fio e dispositivo de compactação

2.5 Contador de metros (Mecânico, Eletrônico)

2.6 Capstan forte duplo de Φ 1600

2.7 Bobinador de Φ 2500 com travessia

2.8 Sistema de controle elétrico

2.9 Tampa protetora deslizante manual

3. Características

3.1 A máquina inteira é acionada por motor independente, e cada seção da gaiola e do capstan são acionadas por um servo motor síncrono de ímã permanente separado. A gaiola é acionada para girar através de uma caixa de engrenagens dedicada, o que simplifica a estrutura em comparação com a torcedora rígida tradicional acionada por eixo de ligação no solo e torna a manutenção do equipamento mais conveniente.

3.2 O controle de toda a máquina adota o PLC da série Inovance, e vários parâmetros do processo de produção são definidos através da tela sensível ao toque. Cada seção da gaiola e do capstan são acionadas por um servo motor Jiangsu Zhima, e o driver do motor é um dispositivo conversor de frequência. Para garantir a precisão da transmissão, o motor de transmissão adota feedback de encoder de grade, e toda a máquina adota um método de comunicação de barramento para garantir a precisão da transmissão do sinal. Na produção real, os usuários definem os parâmetros do processo, como o passo de cada seção da gaiola e a velocidade da linha de produção na tela sensível ao toque, de acordo com as especificações do cabo necessárias. Ao iniciar, a velocidade de cada parte de transmissão é calculada automaticamente pelo PLC para garantir a sincronização de toda a máquina e a precisão do passo do fio torcido, e para alcançar a regulação de velocidade contínua de toda a máquina. O sistema de controle eletrônico possui tecnologia avançada, operação conveniente e operação confiável.

3.3 O princípio do pulso é usado para detectar quebra de fio, o que pode determinar com precisão o sinal de quebra de fio de qualquer bobina em cada seção da gaiola, garantindo a precisão da detecção. Através da exibição na tela sensível ao toque, o operador pode resolver rapidamente o problema e iniciar a próxima partida.

3.4 A máquina usa o controlador programável Inovance e barramento de campo para comandar unificadamente e coordenar o status de trabalho de todas as partes da máquina, e usa um conversor de frequência para controlar o início e a operação do motor AC. A tela sensível ao toque Inovance é usada para definir e exibir vários parâmetros de processo. O sistema de controle eletrônico é tecnologicamente avançado, fácil de operar e confiável em operação.

4. Dados técnicos principais

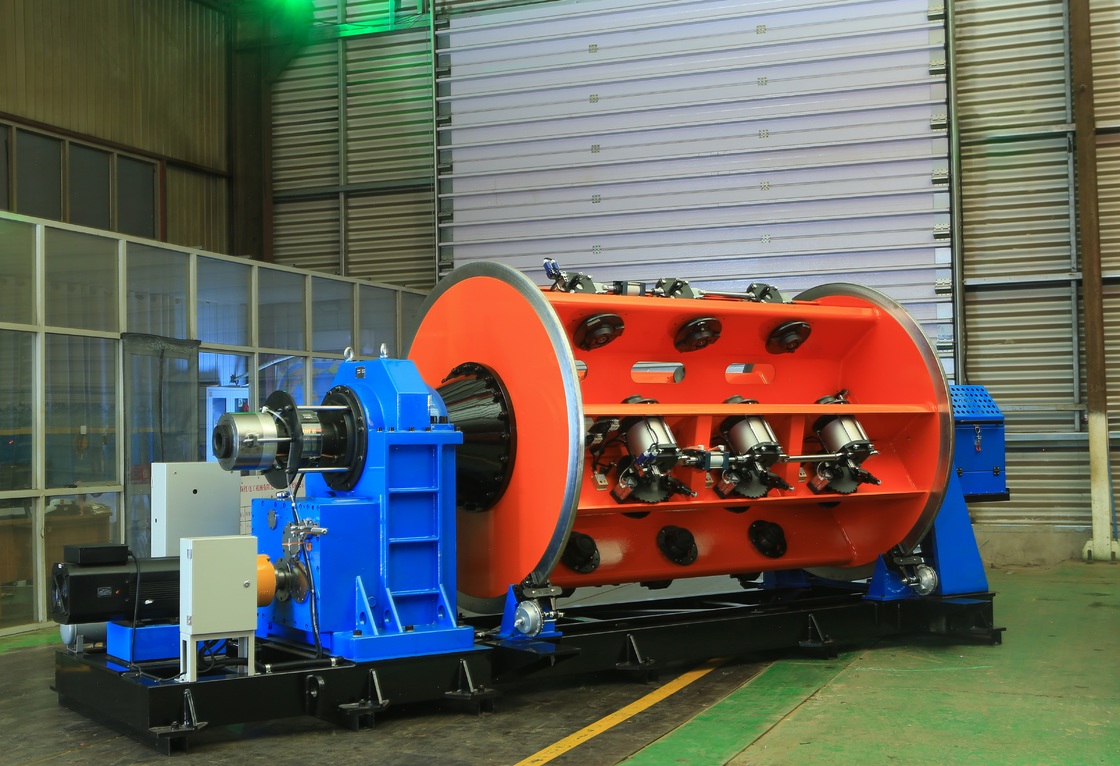

5. Fotos

6.Foto da embalagem

7. Nossa fábrica e introdução

A Hebei Baohong Electrical Machinery Co., Ltd. foi fundada em 1º de agosto de 2006. Localizada na zona industrial do município de Shawa, cidade de Hebei, que fica no centro triangular de Pequim, Tianjin e Shijiazhuang, a empresa goza de transporte conveniente e abundantes recursos de ferro e aço. Começando com a produção de produtos da série de máquinas de torção, passou por 18 anos de desenvolvimento. Contando totalmente com vantagens de talentos e força técnica, a empresa pesquisa e desenvolve continuamente novas tecnologias e processos, alcançando crescimento estável e evoluindo gradualmente para uma entidade econômica abrangente com tecnologia de fabricação avançada, forte capacidade de produção e redes de vendas cobrindo todo o país e o exterior. A empresa cobre uma área fabril de 30.000 metros quadrados, com mais de 100 funcionários, incluindo 12 engenheiros mecânicos e elétricos, e seus equipamentos de processamento totalizam mais de 60 milhões de yuans. Atualmente, através da introdução de equipamentos de processamento em larga escala e da pesquisa, desenvolvimento e melhoria de processos, a empresa se tornou o único fabricante na China que produz unidades da série de máquinas de torção de gaiola JLK em linha de montagem.
