Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do equipamento: | Máquina de encalhamento planetária da fabricação de cabos | Tipo: | Forma planetária |
|---|---|---|---|
| Tamanhos das bobinas: | 315.400.500.630 etc. | Material: | Cabos de cobre, alumínio e aço |
| Adequado para: | Fabricação de cabos | Período de garantia: | 1 ano |
| Cor do equipamento: | Opcional | ||
| Destacar: | Máquina de encalhamento planetária da fabricação de cabos,PLC que encalha a máquina da fabricação de cabos,315mm Bobbin Planetary Stranding Machine |
||
Máquina de Fabricação de Cabos de Torção Planetária Tamanho da Bobina 315mm
1. Uso
É usada para a torção reversa de fios de alumínio com núcleo de aço, fios de liga de alumínio, fios de cobre/alumínio, fios isolados e cabos de controle.
2. Característica Principal
2.1. Método de torção reversa: mecanismo planetário.
2.2. A gaiola de torção sem eixo com pino está equipada com mecanismo de controle de tensão por atrito.
2.3. Os eixos de transmissão conectam todas as partes da máquina para manter um passo de torção estável, que também pode ser selecionado por sincronização de frequência para controlar a máquina.
2.4. A máquina é amplamente utilizada, manipulada convenientemente e com baixo ruído.
3. Configuração
Desbobinador, unidades principais de seção de 6 bobinas, seção de 12 bobinas, 18 bobinas, 24 bobinas e 30 bobinas, porta-matriz, fita enfaixadora, unidade de blindagem, extrator, bobinador, sistema de acionamento e sistema elétrico.
4. Parâmetros técnicos
| Modelo (Máquina de Torção Planetária) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diâmetro do fio único | Cobre | φ1-1.6 mm | φ1-4 mm | φ1.2-5 mm | φ1.5-5 mm |
| Alumínio | φ1.2-2 mm | φ1.2-4 mm | φ1.4-5 mm | φ2.0-5 mm | |
| OD máximo do condutor torcido | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Passo de Torção | Gaiola de Torção de 6 Bobinas | 26-435 | 39-695 | 44-770 | 48-840 |
| Gaiola de Torção de 12 Bobinas | 30-526 | 43-774 | 47-858 | 50-928 | |
| Gaiola de Torção de 18 Bobinas | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Gaiola de Torção de 24 Bobinas | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocidade de Rotação | Gaiola de Torção de 6 Bobinas | 218 rpm | 120 rpm | 106 rpm | 55 rpm |
| Gaiola de Torção de 12 Bobinas | 118 rpm | 110 rpm | 97.5 rpm | 45 rpm | |
| Gaiola de Torção de 18 Bobinas | 108 rpm | 100 rpm | 82.9 rpm | 35 rpm | |
| Gaiola de Torção de 24 Bobinas | 98 rpm | 90 rpm | 74 rpm | 25 rpm | |
| Extrator | Diâmetro da Roda Extratora | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Força Máxima de Extração | 2T | 5T | 10T | 15T | |
| Potência do Motor | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Bobinas | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobina Central de Desbobinamento | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobina de Enrolamento | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocidade Linear Máxima de Extração | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| Altura Central | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|

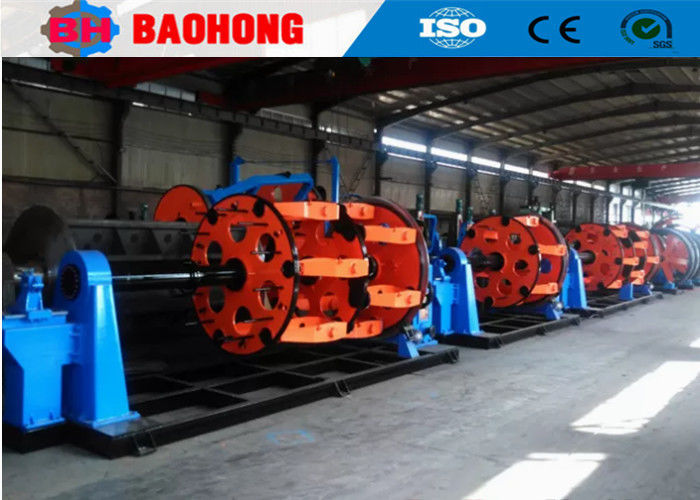

5. Foto

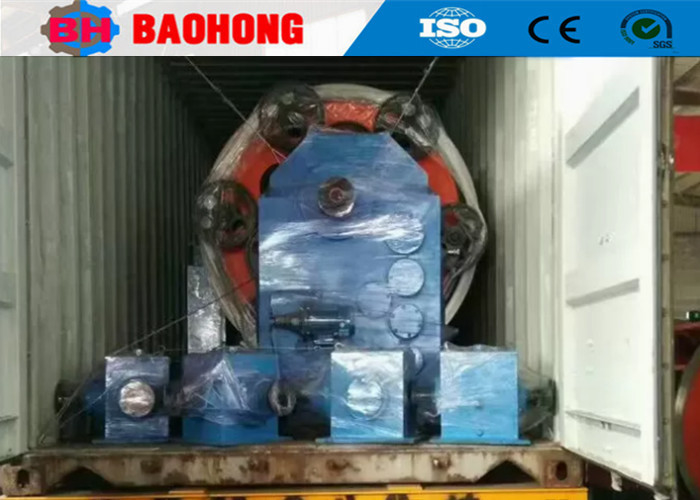

6. Foto da Embalagem
7. Nossa fábrica e introdução
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006. Nossa empresa está localizada na Zona de Desenvolvimento Econômico da Cidade de Hejian, Província de Hebei, e tem sido o maior fabricante profissional de máquinas de torção e máquinas de assentamento de fios no Norte da China.
Desde 2006, a Baohong Electrical Machinery tem contado com o cuidado e o apoio dos clientes, comprometida com a pesquisa e desenvolvimento de máquinas de torção e máquinas de assentamento, e tem feito grandes progressos.Agora, nos tornamos a única fábrica de processamento de linha de montagem na China que pode desenvolver e produzir a série de torcedores rígidos JLK. Também desenvolvemos independentemente a linha de torcedores de salto de arco JGB, a linha de fiação de cabos de salto de arco CGB e a linha de assentamento de cabos de berço de alta velocidade CLY.
Agora, a Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, com oficina de produção de 8000 metros quadrados. Nossa empresa tem 60 funcionários, incluindo 10 funcionários de P&D. O valor de produção anual é superior a 10 milhões de dólares atualmente, e se desenvolveu em um dos mais importantes Fabricantes de Máquinas de Torção na China.
