Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Máquina de encalhamento planetária da fabricação de cabos | Type: | Planetary |
|---|---|---|---|
| Bobbin sizes: | 500 | Materials: | Steel |
| Condition: | new | Painting: | Customer requirement |
| HS CODE: | 847940 | Guarantee period: | 1 year |
| Destacar: | Máquina de encalhamento planetária da fabricação de cabos,Máquina de encalhamento planetária de aço de Armoring,500mm Bobbin Planetary Stranding Machine |
||

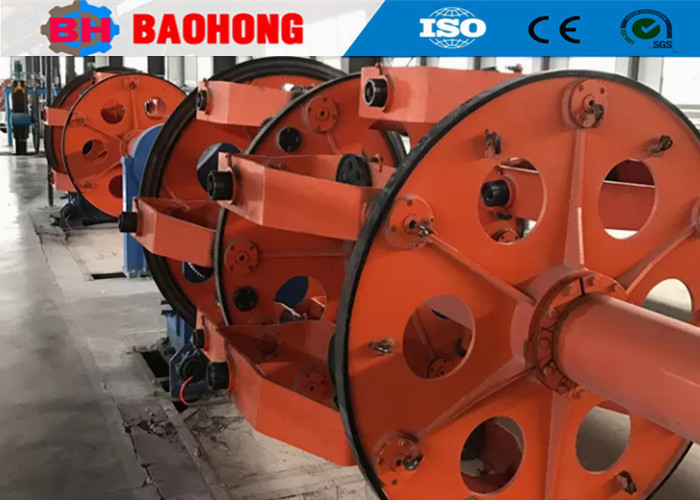

Fabricação de cabos Máquina de enxaguamento planetário Armadura de aço
1. Utilização
A máquina é usada para enrolar fios de Cu, Al, ACSR e fios isolados com retrovisão.
2Personagem principal
2.1Método de torção para trás: Mecanismo de engrenagem solar e planetário.
2.2A caixa de torção sem eixo é equipada com um mecanismo de controlo da tensão de atrito.
2.3Três métodos de ensaio de quebra de arame à escolha: mecânico, elétrico ou ambos.
2.4.Para o sistema elétrico, o PLC e o ecrã táctil podem ser fornecidos a pedido do utilizador para controlar toda a linha.
ser definido, modificado e exibido no ecrã sensível ao toque.
3Configuração
Pay-off, mainframes de secção de 6 bobinas, secção de 12 bobinas, 18 bobinas, 24 bobinas e 30 bobinas, suporte de dados, tape lapper, unidade de blindagem, arranque, decolagem, sistema acionado e sistema elétrico.
4Parâmetros técnicos
| Modelo (máquina de enxaguamento planetário) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diâmetro do fio único | Cobre | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Alumínio | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD máximo do condutor em cadeia | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 26-435 | 39 a 695 | 44-770 | 48-840 |
| 12 Gaiolas de bobinhos | 30 a 526 | 43-774 | 47-858 | 50-928 | |
| 18 Gaiolas de bobinos | 34 a 639 | 47-858 | 55-1001 | 65-1201 | |
| 24 A gaiola de caçadores de bobinhos | 38-749 | 51 a 940 | 63-1151 | 75-1601 | |
| Velocidade de rotação | 6 Gaiolas para o encalhamento | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 Gaiolas de bobinhos | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 Gaiolas de bobinos | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 A gaiola de caçadores de bobinhos | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Capstan | Diâmetro da roda Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Força máxima de arranque | 2T | 5T | 10T | 15T | |
| Potência do motor | 18.5 KW | 22 kW | 37 kW | 55 kW | |
| Tamanho da bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobbin Central de Pagamento | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
5Fotos.
6Foto de embalagem.
7A nossa fábrica e a nossa apresentação.
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
Pessoa de Contato: Daisy
Telefone: +8618256531268
