Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do equipamento: | Máquina de blindagem de arame planetário OPGW | aplicativo: | Encalhamento de cabos |
|---|---|---|---|
| Materiais: | Cabos de cobre, algodão e aço | Max.condutor de cadeias OD ((500): | φ35 mm |
| Máx. Puxando Velocidade Linear (630): | 20 m/min | Código HS: | 8479400000 |
| Cor do equipamento: | Personalizado | Período de garantia: | 1 ano |
| Destacar: | Máquina planetária de Armoring do fio de aço,Máquina de Armoring do fio de aço de OPGW,Máquina aérea de Armoring do cabo distribuidor de corrente |
||
OPGW Máquina de armadura de arame de aço planetário para cabo de energia aérea
1. Utilização
Esta máquina é usada principalmente para enrolar o condutor de Cu, Al, ACSR e núcleo de cabo de isolamento, etc. Também pode ser usada para rastreamento de fios de Cu.
2Principal.Características
2.1 Os carretes estão dispostos em quadrados em torno das gaiolas de encalhamento. O eixo central não suporta os carretes.
2.2 Alta rigidez, alto desempenho, alta velocidade e baixa inércia.
2.3 Acionado por uma caixa de velocidades variável de 36 passos, com duplo arrastão e duplo dispositivo ativo.
2.4 O dispositivo de parada de emergência mais avançado, com controlo directo de cada bobina.
2.5 Assegurar o reabastecimento após qualquer quebra de fios, especialmente adequado para cabos de alimentação e para a produção de cabos de ligação cruzada de alta compactação.
2.6 Sistema de controlo PLC, operando em ecrã táctil.
3Parâmetros técnicos
| Modelo (máquina de enxaguamento planetário) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diâmetro do fio único | Cobre | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Alumínio | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD máximo do condutor em cadeia | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 26-435 | 39 a 695 | 44-770 | 48-840 |
| 12 Gaiolas de bobinhos | 30 a 526 | 43-774 | 47-858 | 50-928 | |
| 18 Gaiolas de bobinos | 34 a 639 | 47-858 | 55-1001 | 65-1201 | |
| 24 A gaiola de caçadores de bobinhos | 38-749 | 51 a 940 | 63-1151 | 75-1601 | |
| Velocidade de rotação | 6 Gaiolas para o encalhamento | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 Gaiolas de bobinhos | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 Gaiolas de bobinos | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 A gaiola de caçadores de bobinhos | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Capstan | Diâmetro da roda Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Força máxima de arranque | 2T | 5T | 10T | 15T | |
| Potência do motor | 18.5 KW | 22 kW | 37 kW | 55 kW | |
| Tamanho da bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobbin Central de Pagamento | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobbin de captação | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocidade linear máxima de arranque | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Altura central | 1000 mm | 1000 mm | 1000 mm |
|
|

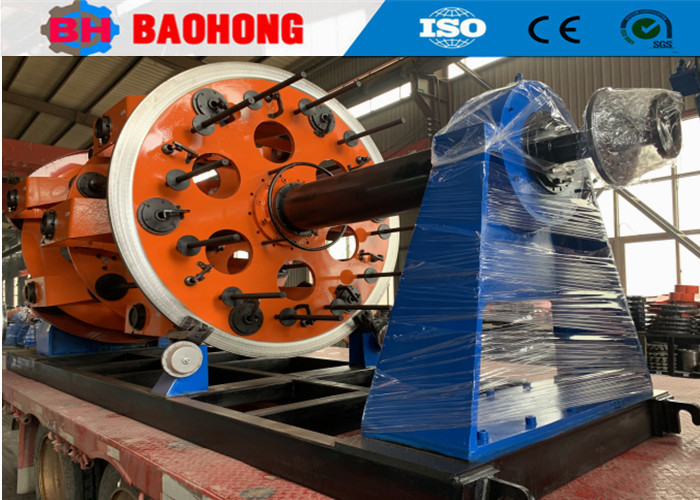

4Foto.
5Foto de embalagem.
6A nossa fábrica e a nossa apresentação.
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
