Colocação do cabo de sinal - acima torção da parte traseira do núcleo da máquina da multi planetária e do tipo de Sun

Colocação do cabo de sinal - acima torção da parte traseira do núcleo da máquina da multi planetária e do tipo de Sun
Colocação do cabo de sinal - acima torção da parte traseira do núcleo da máquina da multi planetária e do tipo de Sun

Imagem Grande :  Colocação do cabo de sinal - acima torção da parte traseira do núcleo da máquina da multi planetária e do tipo de Sun Melhor preço

Detalhes do produto:
Lugar de origem: China
Marca: BH
Certificação: ISO,CE
Número do modelo: JLY
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: By Negotiation
Detalhes da embalagem: Pacote digno do mar padrão
Tempo de entrega: 105 dias
Termos de pagamento: T/T, L/C, D/A, D/P
Habilidade da fonte: 25 grupos pelo mês
Descrição de produto detalhada
Nome: Encalhamento planetário da multi torção traseira do núcleo Forma: Forma planetária
Tamanhos das bobinas: 315 400 500 630 800 1000 Materiais: Steel/Cu/Al
Cor do equipamento: Opcional D.O. do condutor encalhado: φ14 -45mm
Código do SH: 847940 Tempo de garantia: 12 meses
Destacar:

máquina da fabricação de cabos do fio

,

máquina elétrica da fabricação de cabos

Cable de sinalização de colocação de máquina multi-núcleo torção traseira tipo planetário e solar

1. Utilização
A máquina é usada para enrolar fios de Cu, Al, ACSR e fios isolados com retrovisão.

2Personagem principal
2.1Método de torção para trás: Mecanismo de engrenagem solar e planetário.

2.2A caixa de torção sem eixo é equipada com um mecanismo de controlo da tensão de atrito.
2.3Os eixos de transmissão ligam todas as peças da máquina para manter o passo estável, que também pode ser escolhido sincronização de frequência para controlar a máquina.
2.4A máquina é amplamente utilizada e manipulada convenientemente com baixo ruído.



3Processo de produção

A grande máquina de dobrar é usada para dobrar a chapa de aço para a estrutura do quadro.Também todas as estruturas são soldadas para o tubo de parede espessa do centroToda a estrutura é forte e bonita.



Após o processo de solda, toda a estrutura é aquecida no forno de recozimento, o que elimina as tensões internas.



Depois, toda a estrutura será mecanizada no grande torno horizontal, que é grande o suficiente para mecanizar todas as peças em uma única etapa, sem mudar uma extremidade para a outra.Este processo manterá a concentricidade de toda a estrutura, prolongar a vida útil dos rolamentos das duas extremidades.



A máquina de perfuração de buracos profundos e de perforação pode girar os furos instalados para os dispositivos de fixação.que mantém os dois buracos na mesma concentricidadeA concentricidade reduz a taxa de quebra do fio e prolonga o rolamento do dispositivo de fixação.



Este torno vertical de coluna dupla é utilizado para girar o disco grande da máquina de colocação do tipo berço e o capstan da máquina de enrolamento.Esta máquina pode girar e polir as ranhuras para proteger o cabo e manter a mesma força hual-off.



Máquina de fresagem de grande porte do tipo planador, utilizada para fresar o chassi principal da gaiola principal de enfiamento e o chassi de captação e de desembolso.A grande máquina de fresagem do tipo planadora pode garantir que cada superfície plana seja usinada de uma vez para manter a distribuição de altura homogênea da superfície usinada pela máquina de fresagemTudo isto permitirá que toda a máquina funcione sem problemas.



A máquina de equilíbrio dinâmico é o principal equipamento de produção para produzir o equipamento de fio e cabo de corrida rápida, especialmente a gaiola de enxaguamento de estrutura rígida e a gaiola de enxaguamento tubular.O processo de usinagem da gaiola de enxaguante levará a uma força excêntrica diferenteApós a correcção, a gaiola de enxaguamento atenderá facilmente ao requisito de rotação de alta velocidade e aumentará a vida útil.



O forno de recozimento elétrico é indispensável para a produção de máquinas de fabricação de fios e cabos, em especial as máquinas de enrolamento de estrutura rígida e as máquinas de enrolamento tubular.A tensão interna da gaiola principal é grande quando é soldada.Este processo de produção irá garantir que a gaiola de enxaguamento sem deformação e fratura para melhorar a qualidade interna.



4Parâmetros técnicos

Modelo (máquina de enxaguamento planetário) JLY-315 JLY-400 JLY-500 JLY-630
Diâmetro do fio único Cobre φ1-1,6 mm φ1-4 mm φ1,2-5 mm φ1,5-5 mm
Alumínio φ1,2-2 mm φ1,2-4 mm φ1,4-5 mm φ2,0-5 mm
OD máximo do condutor em cadeia φ14 mm φ28 mm φ35 mm φ45 mm
Arranque de barragem 6 Gaiolas para o encalhamento 26-435 39 a 695 44-770 48-840
12 Gaiolas de bobinhos 30 a 526 43-774 47-858 50-928
18 Gaiolas de bobinos 34 a 639 47-858 55-1001 65-1201
24 A gaiola de caçadores de bobinhos 38-749 51 a 940 63-1151 75-1601
Velocidade de rotação 6 Gaiolas para o encalhamento 218 r/min 120 r/min 106 r/min 55 r/min
12 Gaiolas de bobinhos 118 r/min 110 r/min 97.5 r/min 45 r/min
18 Gaiolas de bobinos 108 r/min 100 r/min 82.9 r/min 35 r/min
24 A gaiola de caçadores de bobinhos 98 r/min 90 r/min 74 r/min 25 r/min
Capstan Diâmetro da roda Capstan 1000 mm 1600 mm 1800 mm 2000 mm
Força máxima de arranque 2T 5T 10T 15T
Potência do motor 18.5 KW 22 kW 37 kW 55 kW
Tamanho da bobina 315 mm 400 mm 500 mm 630 mm
Bobbin Central de Pagamento 315 mm 1250 mm 1600 mm 1600 mm
Bobbin de captação 1250 mm 2000 mm 2000 mm 2500 mm
Velocidade linear máxima de arranque 25 m/min 30 m/min 340,7 m/min 20 m/min
Altura central 1000 mm 1000 mm 1000 mm
1100 mm

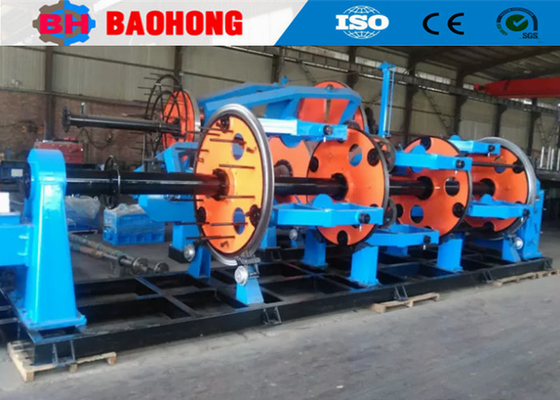

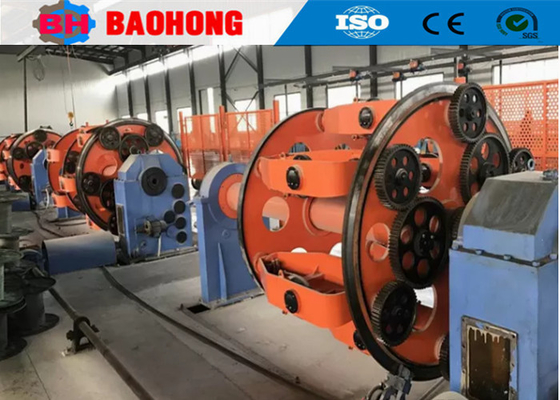

5Foto.
Colocação do cabo de sinal - acima torção da parte traseira do núcleo da máquina da multi planetária e do tipo de Sun 0Colocação do cabo de sinal - acima torção da parte traseira do núcleo da máquina da multi planetária e do tipo de Sun 1

6Foto de embalagem.
Colocação do cabo de sinal - acima torção da parte traseira do núcleo da máquina da multi planetária e do tipo de Sun 2

7A nossa fábrica e a nossa apresentação.
Colocação do cabo de sinal - acima torção da parte traseira do núcleo da máquina da multi planetária e do tipo de Sun 3

A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.

Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.

Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
