Detalhes do produto:
Condições de Pagamento e Envio:
|
| Name: | OPGW Planetary Wire Armoring Machine | Application: | Cable Stranding |
|---|---|---|---|
| Materials: | Copper, Al wire and Steel wires | Max.stranded conductor OD(500): | φ35 mm |
| Max. Haul-off Linear Speed(630): | 20 m/min | HS code: | 8479400000 |
| Machine color: | Optional | Guarantee time: | 12 Months guarantee |
| Destacar: | Máquina de encalhamento planetária do fio de alumínio de cobre,Máquina de encalhamento planetária do cabo elétrico,Máquina planetária de Armoring do fio |
||
Máquina de fixação de fios planetários de cobre e alumínio para cabos elétricos
1. Utilização
A máquina é utilizada para enrolar fios de Cu com retrovisão, bem como para enrolar condutores de cobre moles de grande secção, fios isolados de borracha e armar os cabos com arame de aço.
2Principal.Características
2.1 O eixo principal é constituído por um tubo sem costura, apoiado em ambas as extremidades por rolamentos de rolos de duas fileiras.
2.2 Alta rigidez, alto desempenho, alta velocidade e baixa inércia.
2.3 Acionado por uma caixa de velocidades variável de 36 passos, com dupla tração e duplo dispositivo activo.
2.4 A tensão do fio é controlada pelo travão de histerese, cada tensão do fio é mantida estável e equilibrada através do controlo PLC.fácil de carregar e descarregar a bobina.
3Parâmetros técnicos
| Modelo (máquina de enxaguamento planetário) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diâmetro do fio único | Cobre | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Alumínio | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD máximo do condutor em cadeia | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 26-435 | 39 a 695 | 44-770 | 48-840 |
| 12 Gaiolas de bobinhos | 30 a 526 | 43-774 | 47-858 | 50-928 | |
| 18 Gaiolas de bobinos | 34 a 639 | 47-858 | 55-1001 | 65-1201 | |
| 24 A gaiola de caçadores de bobinhos | 38-749 | 51 a 940 | 63-1151 | 75-1601 | |
| Velocidade de rotação | 6 Gaiolas para o encalhamento | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 Gaiolas de bobinhos | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 Gaiolas de bobinos | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 A gaiola de caçadores de bobinhos | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Capstan | Diâmetro da roda Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Força máxima de arranque | 2T | 5T | 10T | 15T | |
| Potência do motor | 18.5 KW | 22 kW | 37 kW | 55 kW | |
| Tamanho da bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobbin Central de Pagamento | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobbin de captação | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocidade linear máxima de arranque | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Altura central | 1000 mm | 1000 mm | 1000 mm |
|
|

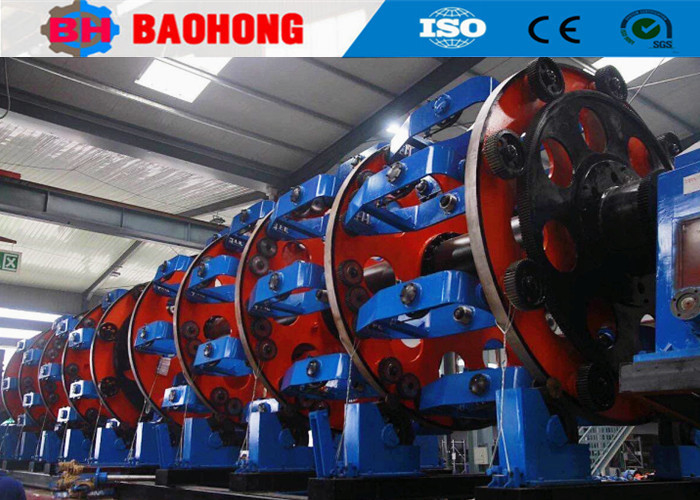

4Foto.
5Foto de embalagem.
6A nossa fábrica e a nossa apresentação.
Hejian Baohong Electrical Machinery Co., Ltd foi criada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
