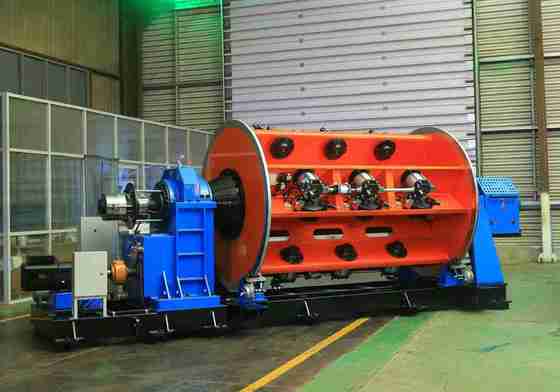

Máquina de encadeamento de tipo rígido equipado com carga automática: essencial para a fabricação de cabos

Máquina de Encordoamento Rígida com Carregamento Automático: Essencial para a Fabricação de Cabos

1. Aplicação

Esta máquina é utilizada principalmente para a encordoamento sem torção de fios de aço-alumínio (ACSR) e condutores de liga de alumínio de grande seção transversal e longo comprimento. Também pode ser aplicada à encordoamento sem torção e compactação de condutores de cobre com núcleo redondo, de formato especial e em forma de setor.

2. Componente principal

2.1 Suporte de desenrolamento Φ630

2.2 Suporte guia de fios tipo #

2.3 Encordoadora 6B, 12B

2.4 Matriz de montagem de fios e dispositivo de compactação

2.5 Contador de metros (Mecânico, Eletrônico)

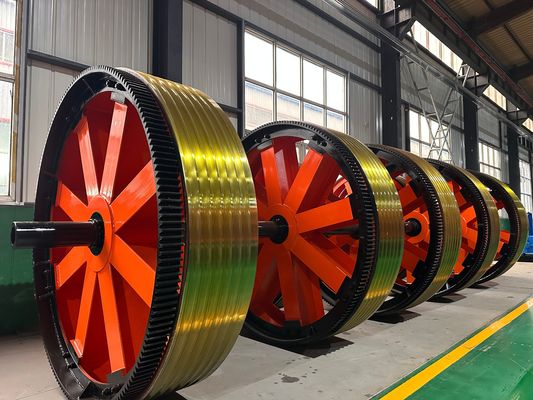

2.6 Φ 1600 cabrestante duplo forte

2.7 Φ 1800 recolhedor tipo coluna com travessia

2.8 Sistema de controle elétrico

2.9 Cobertura protetora deslizante manual

3. Características

3.1 Toda a máquina é acionada por um motor independente, e cada seção da gaiola e do cabrestante é acionada por um servo motor síncrono de ímã permanente separado. A gaiola é acionada para girar através de uma caixa de engrenagens dedicada, o que simplifica a estrutura em comparação com a encordoadora rígida tradicional acionada por eixo de terra e torna a manutenção do equipamento mais conveniente.

3.2 O controle de toda a máquina adota o PLC da série Inovance, e vários parâmetros do processo de produção são definidos através da tela sensível ao toque. Cada seção da gaiola e do cabrestante é acionada por um servo motor Jiangsu Zhima, e o acionador do motor é um dispositivo conversor de frequência. Para garantir a precisão da transmissão, o motor de transmissão adota um codificador de grade de feedback, e toda a máquina adota um método de comunicação por barramento para garantir a precisão da transmissão do sinal. Na produção real, os usuários definem os parâmetros do processo, como o passo de cada seção da gaiola e a velocidade da linha de produção na tela sensível ao toque, de acordo com as especificações do cabo exigidas. Ao iniciar, a velocidade de cada parte da transmissão é calculada automaticamente pelo PLC para garantir a sincronização de toda a máquina e a precisão do passo do fio torcido, e para obter a regulação de velocidade contínua de toda a máquina. O sistema de controle eletrônico possui tecnologia avançada, operação conveniente e operação confiável.

3.3 O princípio do pulso é usado para detectar a ruptura do fio, o que pode determinar com precisão o sinal de ruptura do fio de qualquer bobina em cada seção da gaiola, garantindo a precisão da detecção. Através da exibição na tela sensível ao toque, o operador pode resolver rapidamente o problema e iniciar a próxima inicialização.

3.4 A máquina usa o controlador programável Inovance e o barramento de campo para comandar e coordenar de forma unificada o status de trabalho de todas as partes da máquina, e usa um conversor de frequência para controlar o início e a operação do motor CA. A tela sensível ao toque Inovance é usada para definir e exibir vários parâmetros do processo. O sistema de controle eletrônico é tecnologicamente avançado, fácil de operar e confiável em operação.

4.Principais parâmetros técnicos

5.Fotos

6.Foto da embalagem

7.Nossa fábrica e introdução

Hebei Baohong Electrical Machinery Co., Ltd. foi fundada em 1º de agosto de 2006. Localizada na zona industrial de Shawa Township, cidade de Hebei, que fica no centro triangular de Pequim, Tianjin e Shijiazhuang, a empresa desfruta de transporte conveniente e abundantes recursos de ferro e aço recursos. Começando com a produção de produtos da série de máquinas de encordoamento, passou por 18 anos de desenvolvimento.

Ao confiar totalmente nas vantagens de talentos e na força técnica, a empresa pesquisa e desenvolve continuamente novas tecnologias e processos, alcançando um crescimento constante e evoluindo gradualmente para uma entidade econômica abrangente com tecnologia de fabricação avançada, forte capacidade de produção e redes de vendas que cobrem todo o país e o exterior.

A empresa cobre uma área de fábrica de 30.000 metros quadrados, com mais de 100 funcionários, incluindo 12 engenheiros mecânicos e elétricos, e seus equipamentos de processamento totalizam mais de 60 milhões de yuans. Atualmente, através da introdução de equipamentos de processamento em larga escala e da pesquisa, desenvolvimento e aprimoramento de processos, a empresa se tornou o único fabricante na China que produz unidades da série de máquinas de encordoamento de gaiola JLK em uma linha de montagem.
