Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do equipamento: | Tipo de quadro 500 rígido Strander | Material: | Cabos de aço |
|---|---|---|---|
| Uso: | Encalhando o fio e o cabo | Velocidade de rotação da gaiola (JLK-500): | 230,6 RPM |
| Código Hs: | 847940 | Cor padrão: | Solicitação do cliente |
| Período de garantia: | 1 ano de garantia | ||
| Destacar: | strander rígido do quadro,máquina de encalhamento rígida do quadro |
||
Tipo rígido economia de poder resistente da eficiência elevada do quadro de 500 quadros de Strander
1. Aplicação
Esta máquina é adotada para produzir condutores compactos de fios longos de alumínio desencapados, fios de cobre e CAA, também é usada para produzir condutores de torção comprimidos setoriais e condutores de trefilação comprimidos redondos.
2. Recursos
2.1.A máquina é acionada por caixa de engrenagens de acionamento de 36 etapas variáveis, com cabrestante de transporte duplo ativo e duplo, sua força de transporte é tão forte que o colar de distribuição do fio adota distribuição natural do fio para evitar danos por abrasão dos núcleos do fio durante o encalhe.
2.2.A tensão de desenrolamento do fio é controlada pneumaticamente para garantir tensão constante na bobina totalmente carregada ou na bobina vazia. Existe um dispositivo especial de parada automática de emergência em caso de ruptura do fio.
2.3.O dispositivo pode controlar diretamente cada bobina de pagamento na gaiola. Quando o fio é quebrado, toda a máquina irá parar automaticamente de uma só vez. A máquina é adequada para produção de cabos XLPE de longo comprimento e grandes áreas.
3. Dados técnicos
| Modelo (Máquina de Torça Rígida) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diâmetro do fio único | Cobre | φ1,5-5mm | φ1,5-5mm | φ1,5-5mm |
| Alumínio | φ1,5-5mm | φ1,5-5mm | φ1,5-5mm | |
| OD máximo do condutor trançado | φ35-55mm | φ35-55mm | φ35-55mm | |
| Passo de encalhe | Gaiola de 6 bobinas para encalhe | 40-719 milímetros | 51-896 milímetros | 54-963 milímetros |
| Gaiola de encalhe de 12 bobinas | 40-719 milímetros | 51-896 milímetros | 54-963 milímetros | |
| Gaiola de encalhe de 18 bobinas | 44-793 milímetros | 63-1056 milímetros | 57-1012 milímetros | |
| Gaiola de encalhe de 24 bobinas | 51-924 milímetros | 71-1246 milímetros | 66-1190mm | |
| Gaiola de encalhe de 30 bobinas | 57-1028 milímetros | 87-1553 milímetros | 79-1403 milímetros | |
| Velocidade de rotação | Gaiola de 6 bobinas para encalhe | 230,6 rpm | 180,1 rpm | 150,6 rpm |
| Gaiola de encalhe de 12 bobinas | 230,6 rpm | 180,1 rpm | 150,6 rpm | |
| Gaiola de encalhe de 18 bobinas | 208,5 rpm | 155 rpm | 142,6 rpm | |
| Gaiola de encalhe de 24 bobinas | 179 rpm | 130,1 rpm | 122,3 rpm | |
| Gaiola de encalhe de 30 bobinas | 161,8 rpm | 115,9 rpm | 102,7 rpm | |
| Cabrestante | Diâmetro da roda do cabrestante | 2.000 milímetros | 2.000 milímetros | 2.000 milímetros |
| Força máxima de transporte | 30T | 30T | 40T | |
| Dispositivo pré-espiral | Tom | 500-2500mm | 500-2500mm | 500-2500mm |
| Potência do motor | 90-180 kW | 110-180 kW | 130-180 kW | |
| Tamanho da bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobina de Pagamento Central | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobina de coleta | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocidade linear máxima de transporte | 69m/min | 69m/min | 62m/min | |

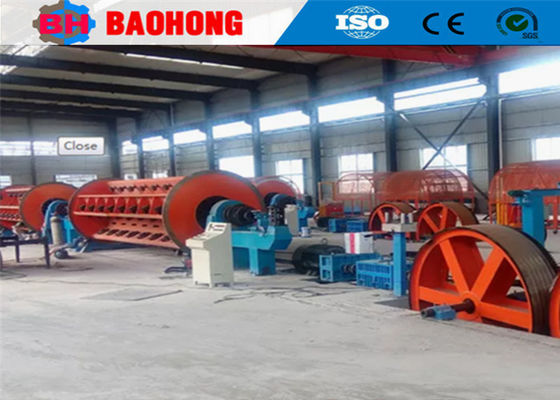

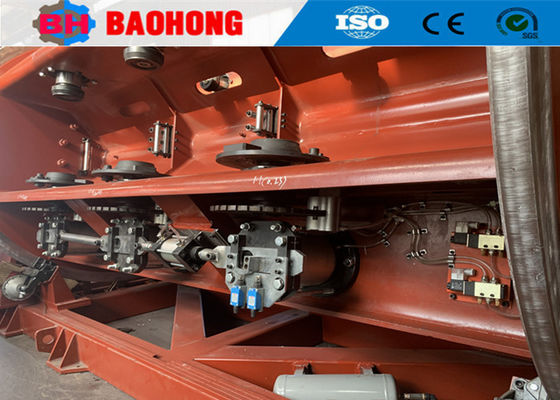

4. Fotos
5. Fotos da embalagem
6. Nossa fábrica e introdução
foi fundada em 2006. Nossa empresa está localizada na zona de desenvolvimento econômico da cidade de Hejian, província de Hebei, tem sido o maior fabricante profissional de máquinas de torcer fios e máquinas de assentamento no norte da China.
Desde 2006, contando com o cuidado e apoio de nossos clientes, a Baohong Machinery tem se dedicado à pesquisa e desenvolvimento de máquinas de torcer e colocar fios e tem feito grandes melhorias. Agora nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de torcer rígido JLK para ser uma linha de montagem de processamento na China, e também desenvolvemos de forma independente as linhas de torção de salto JGB Bow, as linhas de cabeamento do tipo salto CGB Bow e as linhas de assentamento do tipo berço de alta velocidade CLY.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10.000 metros quadrados, oficina de produção de 8.000 metros quadrados. Nossa empresa possui 60 funcionários, incluindo 10 equipes de P&D. O valor da produção anual é atualmente superior a 10 milhões de dólares e se tornou um dos mais importantes fabricantes de máquinas de torcer na China.
