Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Alta velocidade à terra Strander rígido do eixo | Utilização: | Enxaguante de fios |
|---|---|---|---|
| Materiais: | Cobre, Alumínio, Aço, etc. | D.O. do condutor encalhado: | φ35-55 mm |
| Tipo de rolamento: | NSK | Inversor: | Danfoss |
| PLC: | Siemens | Cor da máquina: | De acordo com o pedido do cliente |
| Destacar: | Strander rígido de alta velocidade,Eixo à terra Strander rígido,Strander rígido conduzido cabo |
||
Arco de aterragem de alta velocidade para cabos
2Características
2.1O eixo central não suporta as bobinas.
2.2Alta rigidez, alta velocidade e baixa inércia.
2.3Não há danos causados por abrasão.
2.4O dispositivo de parada de emergência mais avançado.
2.5. Adequado para cabos de energia e cabos de ligação cruzada de alta compactação.
2.6Sistema de controlo PLC da Siemens, operando em ecrã táctil.
3Principais características da capacidade
3.1 Os carretes estão dispostos em quadrados em torno das gaiolas de encalhamento.
3.2 Alta rigidez, alto desempenho, alta velocidade e baixa inércia.
3.3 Acionado por uma caixa de velocidades variável de 36 passos, com duplo arrastão e duplo dispositivo ativo.
3.4 O dispositivo de parada de emergência mais avançado, com controlo directo de cada bobina.
3.5 Assegurar o reabastecimento após qualquer quebra de fios, especialmente adequado para cabos de alimentação e para a produção de cabos de ligação cruzada de alta compactação.
3.6 Sistema de controlo PLC da Siemens, operando em ecrã táctil.
4Parâmetros técnicos
| Modelo (máquina de filamento rígido) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diâmetro do fio único | Cobre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alumínio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD máximo do condutor em cadeia | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 40 a 719 mm | 51-896 mm | 54-963 mm |
| 12 Gaiolas de bobinhos | 40 a 719 mm | 51-896 mm | 54-963 mm | |
| 18 Gaiolas de bobinos | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 A gaiola de caçadores de bobinhos | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 A gaiola para o encalço de bobinos | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocidade de rotação | 6 Gaiolas para o encalhamento | 2300,6 r/min | 180.1 r/min | 1500,6 r/min |
| 12 Gaiolas de bobinhos | 2300,6 r/min | 180.1 r/min | 1500,6 r/min | |
| 18 Gaiolas de bobinos | 208.5 r/min | 155 r/min | 1420,6 r/min | |
| 24 A gaiola de caçadores de bobinhos | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 A gaiola para o encalço de bobinos | 1610,8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstan | Diâmetro da roda Capstan | 2000 mm | 2000 mm | 2000 mm |
| Força máxima de arranque | 30 T | 30 T | 40 T | |
| Dispositivo pré-espiral | Pico | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Potência do motor | 90-180 kW | 110-180 kW | 130-180 kW | |
| Tamanho da bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobbin Central de Pagamento | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin de captação | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocidade linear máxima de arranque | 69 m/min | 69 m/min | 62 m/min | |
| Altura central | 1000 mm | 1100 mm | 1100 mm | |

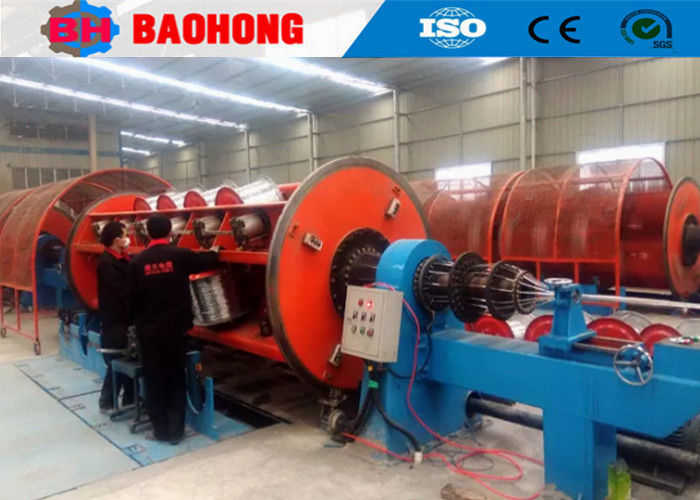

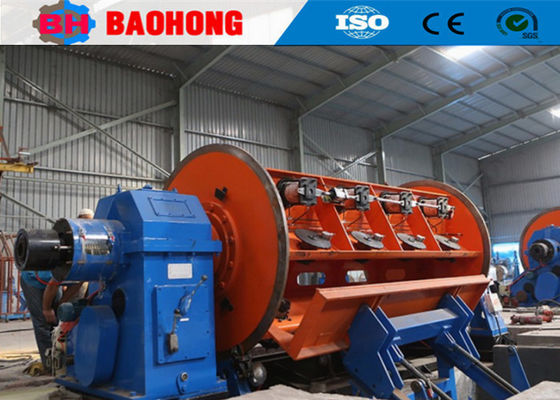

5Foto.
6Foto de embalagem.
7A nossa fábrica e a nossa empresa
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momentoE...desenvolveu-se em um dos mais importantes fabricantes de máquinas de enxaguamento na China.
