Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Quadro rígido Strander do cabo de fio | Dimensões do rolo: | 500 / 630/710/720 |
|---|---|---|---|
| Material de fio: | Cobre, alumínio, aço | uso para: | Encalhando o fio e o cabo |
| Tipo: | Máquina automática | Marca do motor: | Siemens |
| Pintura da máquina: | Personalização | Período de garantia: | Garantia de 12 meses |
| Destacar: | strander rígido do quadro,máquina de encalhamento rígida do quadro |
||
Cabos de arame rígido Estrandão ACSR Condutor de ovelhas de cabra 300 350 SQMM
1Aplicação
A máquina é utilizada principalmente para enrolar e compactar o sector de cobre ou alumínio ou condutor redondo, bem como o sector pré-espiral
A grande máquina de dobrar é usada para dobrar a chapa de aço para a estrutura do quadro.e eles são soldados juntos com os grandes discos em ambos os ladosAlém disso, todas as estruturas são soldadas ao tubo de parede espessa do centro.que irá remover as tensões internas.
2Componente principal
2.1 Pagamento 1 conjunto
2.2 Fios rígidos 1 conjunto
2.3 Compactação e montagem de suportes para matrizes 1 conjunto
2.4 Máquina de gravação concêntrica 1 conjunto
2.5 Contador de metros 1 conjunto
2.6 Capstan (com caixa de 36 passos) 1 conjunto
2.7 Traseiro de apoio 1 conjunto
2.8 Tipo de coluna de absorção 1 conjunto
2.9 Motor + Educador 1 conjunto
2.10 Eje de transmissão 1 conjunto
2.11 Armário principal e armário de comando 1 conjunto cada
3Características
3.1 Nós personalizamos esta máquina de enrolar tipo gaiola de acordo com os requisitos dos clientes.
3.2Máquina rígida de enrolamento de gaiolas de carregamento de carregamento de carregamento de carregamento de carregamento de carregamento de carregamento de carregamento de carregamento de carregamento de carregamento de carregamento.
3.3 Carregamento em grupo por bobinas utilizando piso hidráulico. Os carregadores laterais de carrinhos também são opcionais.
3.4 Capstan de rodas duplas de projeto inclinado adequado para cargas pesadas de compactação.
3.5 Freio pneumático de tipo disco para Cage.
3.6 PLC equipado, opcional.
4Parâmetros técnicos
| Modelo (máquina de filamento rígido) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diâmetro do fio único | Cobre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alumínio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD máximo do condutor em cadeia | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 40 a 719 mm | 51-896 mm | 54-963 mm |
| 12 Gaiolas de bobinhos | 40 a 719 mm | 51-896 mm | 54-963 mm | |
| 18 Gaiolas de bobinos | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 A gaiola de caçadores de bobinhos | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 A gaiola para o encalço de bobinos | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocidade de rotação | 6 Gaiolas para o encalhamento | 2300,6 r/min | 180.1 r/min | 1500,6 r/min |
| 12 Gaiolas de bobinhos | 2300,6 r/min | 180.1 r/min | 1500,6 r/min | |
| 18 Gaiolas de bobinos | 208.5 r/min | 155 r/min | 1420,6 r/min | |
| 24 A gaiola de caçadores de bobinhos | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 A gaiola para o encalço de bobinos | 1610,8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstan | Diâmetro da roda Capstan | 2000 mm | 2000 mm | 2000 mm |
| Força máxima de arranque | 30 T | 30 T | 40 T | |
| Dispositivo pré-espiral | Pico | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Potência do motor | 90-180 kW | 110-180 kW | 130-180 kW | |
| Tamanho da bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobbin Central de Pagamento | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin de captação | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocidade linear máxima de arranque | 69 m/min | 69 m/min | 62 m/min | |
| Altura central | 1000 mm | 1100 mm | 1100 mm | |

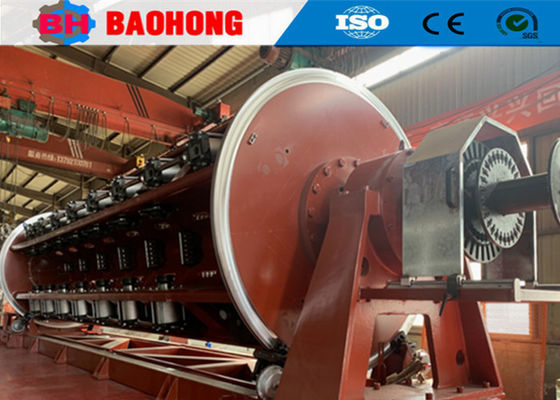

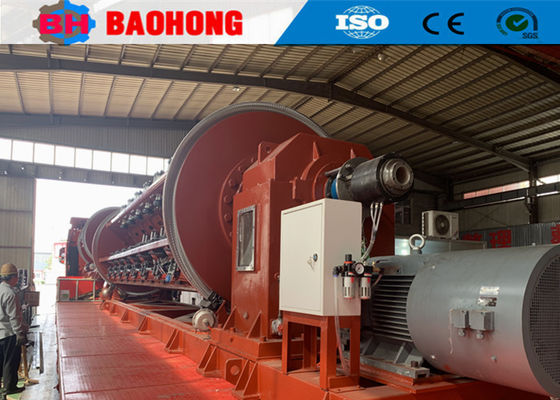

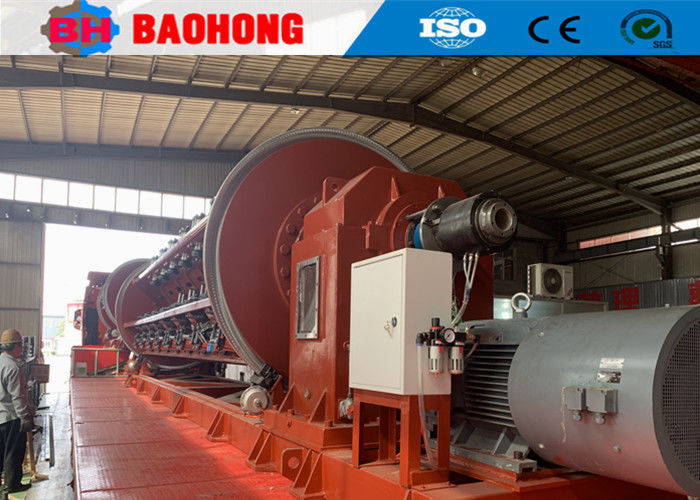

5Fotos.
6Foto de embalagem.
7A nossa fábrica e a nossa apresentação.
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
