Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do equipamento: | Máquina de encadeamento de cabo rígido acionada por servo para fio de cobre | Material: | Cobre, alumínio, aço, etc. |
|---|---|---|---|
| Tipo: | JLK-500,JLK-630,JLK-710/720 | Adequado para: | Encalhe |
| Período de garantia: | 1 ano | Cor do equipamento: | personalizado |
| Destacar: | servo-driven rigid stranding machine,copper wire stranding machine,rigid frame cable strander |
||

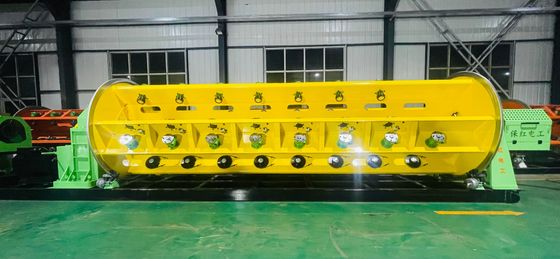

Máquina de enrolar cabos de armação rígida a servo para fios de cobre
1Aplicação
É utilizado principalmente para o enrolamento e compactação de condutores de cobre e alumínio, o enrolamento, desenho e compactação de condutores redondos e de forma especial,para a fabricação de aparelhos de televisão, incluindo os aparelhos de televisão para televisão.
2Componente principal
2.1 Φ500 Estação de pagamento 1 conjunto
2.2 6B, 12B, 18B, 24B, 30B, 1 conjunto cada.
2.3 Dispositivo de montagem de fios 5 conjuntos
2.4 Contador de metros 1 conjunto
2.5 Ø2300 dupla iniciativa capstan 1 conjunto
2.6 Ø3150 suporte de recolha com travessia 1 conjunto
2.7 Sistema de transmissão 1 conjunto
2.8 Sistema de controlo eléctrico 1 conjunto
2.9 Dispositivo de protecção de segurança (capa de segurança eléctrica) 1 conjunto
2.10 Cobertura de segurança do poço de aterragem 1 conjunto
2.11 Dispensador de carga de bobinas 1 conjunto
2.12 Chave pneumática 1 conjunto
3Características
3.1 A unidade está equipada com uma interface homem-máquina (HMI), onde podem ser exibidos e definidos em tempo real vários parâmetros de funcionamento, garantindo a sua intuitividade e conveniência.
3.2 Os parâmetros de funcionamento, tais como a velocidade de rotação real de cada gaiola de torção e a velocidade linear do dispositivo de tração, podem ser visualizados de forma intuitiva.
3.3 A roda do contador é revestida de borracha e é complementada por um dispositivo de prensagem pneumática, que melhora eficazmente a precisão do contador.É ligado em rede com o gabinete de controlo principal para realizar paragem de comprimento fixo.
3.4 O sinal de alarme de ruptura do fio é transmitido sem fios, evitando efetivamente confusões ou avarias das linhas de transmissão.
3.5 Adotar uma mesa de comando com ecrã táctil de tipo gabinete, que é conveniente de operar e de bela forma.
3.6 É utilizado um tubo quadrado retangular para o reforço do filamento principal, a fim de evitar a agitação da placa única.
3.7 O novo tensor de correia adota uma correia de atrito de elevada resistência ao desgaste, o que torna o ajuste mais conveniente e a vida útil mais longa.
3.8 Os cabos e os circuitos de ar no interior da máquina estão escondidos no tubo quadrado da base para evitar danos e desordem.
3.9 É adicionado um reforço ao suporte frontal da máquina principal para aumentar a estabilidade. A base da matriz de arame é ligada ao suporte frontal da máquina principal,que tem uma integração mais forte e uma melhor rigidez mecânica.
3.10 As cabeças dos eixos dianteiros e traseiros da máquina principal são feitas de fundições de aço integradas para evitar rachaduras causadas pela solda.
A área de travagem da máquina principal é aumentada para melhorar o desempenho de travagem.
3.11 Polir a superfície da roda de capstan.
4Parâmetros técnicos
| Modelo (máquina de filamento rígido) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| Diâmetro do fio único | Cobre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alumínio | φ1,8-5 mm | φ1,8-5 mm | φ1,8-5 mm | |
| OD máximo do condutor em cadeia | φ15 mm | φ25 mm | φ45 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 60 a 500 mm | 60 a 500 mm | 60 a 500 mm |
| 12 Gaiolas de bobinhos | 75 a 560 mm | 75 a 560 mm | ||
| 18 Gaiolas de bobinos | 92-680 mm | |||
| 24 A gaiola de caçadores de bobinhos | 108-790 mm | |||
| Velocidade de rotação | 6 Gaiolas para o encalhamento | 258 r/min | 258 r/min | 258 r/min |
| 12 Gaiolas de bobinhos | 236 r/min | 236 r/min | ||
| 18 Gaiolas de bobinos | 202 r/min | |||
| 24 A gaiola de caçadores de bobinhos | 176 r/min | |||
| Capstan | Diâmetro da roda Capstan | 1250 mm | 1600 mm | 2000 mm |
| Força máxima de arranque | 8 T | 10 T | 15 T | |
| O bobinho | PND630 | PND630 | PND630 | |
| Bobbin Central de Pagamento | PND630 | PND630 | PND630 | |
| Bobbin de captação | 1800 mm | 2500 mm | 2500 mm | |
| Velocidade linear máxima de arranque | 35 m/min | 40 m/min | 50 m/min | |
| Altura central | 1000 mm | 1000 mm | 1000 mm | |
5.Fotos
6Fotos de embalagem.

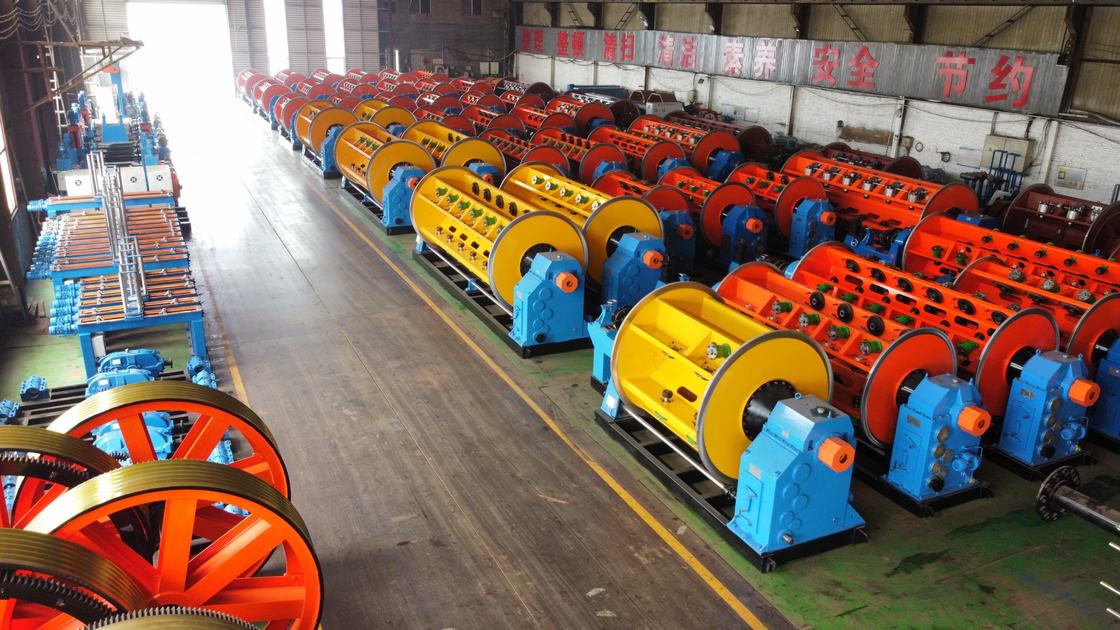

7A nossa fábrica e a nossa empresa
A Hebei Baohong Electrical Machinery Co., Ltd. foi fundada em 1 de agosto de 2006.Tianjin e Shijiazhuang, a empresa goza de transporte conveniente e abundância de ferro e aço A empresa desenvolveu-se durante 18 anos, começando com a produção de produtos da série de máquinas de filamento.
Com base nas vantagens de talentos e na força técnica, a empresa pesquisa e desenvolve continuamente novas tecnologias e processos, alcançando crescimento e evolução gradual para uma entidade económica abrangente com tecnologia de fabrico avançada, forte capacidade de produção, e As redes de vendas cobrem todo o país e o exterior.
A empresa abrange uma área de fábrica de 30.000 metros quadrados, com mais de 100 funcionários, incluindo 12 engenheiros mecânicos e elétricos,e seu equipamento de processamento totaliza mais de 60 milhões de yuans.Atualmente, através da introdução de equipamentos de processamento em grande escala e da pesquisa, desenvolvimento e melhoria de processos, a empresa tornou-se o único fabricante na China que produz jaula JLK Unidades de série de máquinas de enrolamento numa linha de montagem.
