Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Máquina de encalhamento rígida do cabo do quadro | uso para: | Enxaguante de fios |
|---|---|---|---|
| Cebolinhas: | 500/630/710/720 | Materiais: | Cu, Al, fios de aço |
| Marca do PLC: | Siemens | Máximo Pulling Força: | 30 t |
| Cores: | Personalização | Tempo de garantia: | 12 meses |
| Destacar: | Máquina de encalhamento rígida 500 do cabo,Máquina de encalhamento do cabo de controle do PLC,Máquina desencapada de Strander do fio |
||
Máquina de enxaguar cabos de armação rígida para fios nus
1Aplicação
A máquina é adequada para enrolar fios de cobre, liga de alumínio, aço de reforço de cabos de alumínio de comprimento longo e secção nua para produzir os seguintes cabos de alimentação,Conductores em forma de sectorCom alta rigidez, alta performance, alta velocidade e baixa inércia.
2Principais componentes
2.1 Desembolso 1 conjunto
2.2 Filamento rígido de cada bobina 1 conjunto
2.3 Compactação e montagem de suportes para matrizes 1 conjunto
2.4 Dispositivo de pré-torção e compactação 1 conjunto
2.5 Contador de metros 1 conjunto
2.6 Capstan 1 conjunto
2.7 Começar com a travessia 1 set
2.8 Armário principal e armário de operação 1 conjunto cada
3Características
3.1 Acionado por uma caixa de velocidades variável de 36 passos, com dupla tração e duplo dispositivo ativo.
3.2 Toda a estrutura será mecanizada no grande torno horizontal.
3.3 Os suportes de captação e de travessia podem utilizar também o tipo de coluna e o tipo de portal.
3.4 A máquina utiliza um PLC original importado para controlar toda a linha, controlar a configuração e funcionamento dos respectivos equipamentos eléctricos.
3.5 O dispositivo de parada de emergência mais avançado, com controlo directo de cada bobina.
4Parâmetros técnicos
| Modelo (máquina de filamento rígido) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diâmetro do fio único | Cobre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alumínio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD máximo do condutor em cadeia | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 40 a 719 mm | 51-896 mm | 54-963 mm |
| 12 Gaiolas de bobinhos | 40 a 719 mm | 51-896 mm | 54-963 mm | |
| 18 Gaiolas de bobinos | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 A gaiola de caçadores de bobinhos | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 A gaiola para o encalço de bobinos | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocidade de rotação | 6 Gaiolas para o encalhamento | 2300,6 r/min | 180.1 r/min | 1500,6 r/min |
| 12 Gaiolas de bobinhos | 2300,6 r/min | 180.1 r/min | 1500,6 r/min | |
| 18 Gaiolas de bobinos | 208.5 r/min | 155 r/min | 1420,6 r/min | |
| 24 A gaiola de caçadores de bobinhos | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 A gaiola para o encalço de bobinos | 1610,8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstan | Diâmetro da roda Capstan | 2000 mm | 2000 mm | 2000 mm |
| Força máxima de arranque | 30 T | 30 T | 40 T | |
| Dispositivo pré-espiral | Pico | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Potência do motor | 90-180 kW | 110-180 kW | 130-180 kW | |
| Tamanho da bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobbin Central de Pagamento | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin de captação | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocidade linear máxima de arranque | 69 m/min | 69 m/min | 62 m/min | |
| Altura central | 1000 mm | 1100 mm | 1100 mm | |

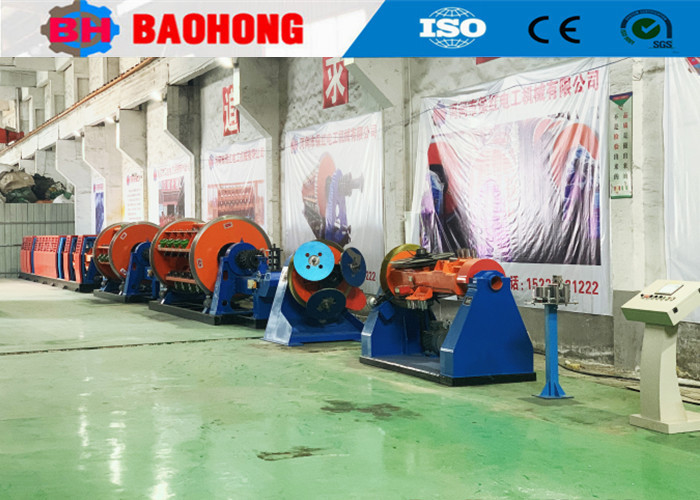

5Fotos.
6Fotos de embalagem.
7A nossa fábrica e a nossa empresa
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
