Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do Equipamento: | Tipo rígido de alumínio máquina de encalhamento do cabo de fio | Aplicativo: | Fabricação de cabos |
|---|---|---|---|
| Especificações da bobina: | 630/500/710 | Materiais: | Cobre, alumínio, aço |
| Fonte de energia: | 380-415/440 V | Diâmetro da roda do capstante: | 2000 mm |
| Período de garantia: | 1 ano de garantia | Cor do equipamento: | Opcional |
| Destacar: | Máquina de encalhamento de alumínio do cabo de fio,Cabo de fio Strander rígido,Máquina de encalhamento rígida do quadro do cabo |
||

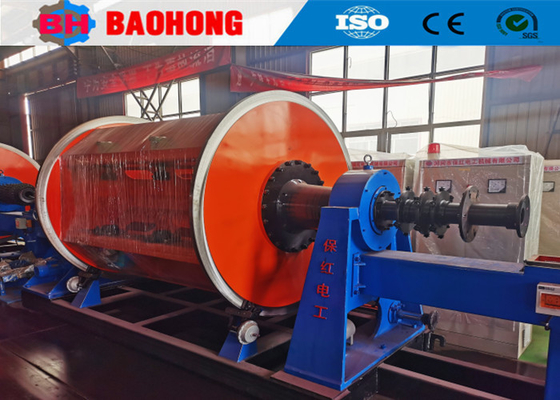

Máquina de Encordoamento de Cabos de Fio Rígido de Alumínio para Fabricação de Cabos de Alta Velocidade
A máquina é utilizada principalmente para encordoamento e prensagem de condutores de setor, encordoamento, trefilação e prensagem de condutores redondos.A máquina é fornecida com sistema de controle MMI+PLC para pré-definição do passo de encordoamento, direção de encordoamento, controle automático de compensação de tensão e para sincronização de velocidade com o capstan de tração e a unidade de recolhimento.
2. Características
2.1 Todas as gaiolas, cabeças de pré-espiralamento, cabeças de encintamento, capstan e recolhimento são acionados separadamente.
2.2Mecanismos de fixação manual, pneumática, elétrica e outros podem ser selecionados.
2.3Tensão multi-forma: tensão de histerese, tensão mecânica, tensão de feedback de correia mecânica, tensão pneumática, etc.
2.4 Vários tamanhos de bobina disponíveis (500, 630, 710, etc.)
2.5 Vários hosts com vários números de gaiolas ((6.12.18.24.30)) opcionais.
3. Marca das peças principais
3.1 Rolamento: NSK
3.2 Inversor:
3.3 Componentes elétricos de baixa tensão principais:
3.4 Motor:
3.5 PLC, tela sensível ao toque:
4. Dados técnicos principais
| Modelo (Máquina de Encordoamento Rígido) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diâmetro do fio único | Cobre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alumínio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD máximo do condutor encordoado | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Passo de encordoamento | Gaiola de encordoamento de 6 bobinas | 40-719 mm | 51-896 mm | 54-963 mm |
| Gaiola de encordoamento de 12 bobinas | 40-719 mm | 51-896 mm | 54-963 mm | |
| Gaiola de encordoamento de 18 bobinas | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Gaiola de encordoamento de 24 bobinas | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Gaiola de encordoamento de 30 bobinas | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocidade de rotação | Gaiola de encordoamento de 6 bobinas | 230,6 r/min | 180,1 r/min | 150,6 r/min |
| Gaiola de encordoamento de 12 bobinas | 230,6 r/min | 180,1 r/min | 150,6 r/min | |
| Gaiola de encordoamento de 18 bobinas | 208,5 r/min | 155 r/min | 142,6 r/min | |
| Gaiola de encordoamento de 24 bobinas | 179 r/min | 130,1 r/min | 122,3 r/min | |
| Gaiola de encordoamento de 30 bobinas | 161,8 r/min | 115,9 r/min | 102,7 r/min | |
| Capstan | Diâmetro da roda do capstan | 2000 mm | 2000 mm | 2000 mm |
| Força máxima de tração | 30 T | 30 T | 40 T | |
| Dispositivo de pré-espiral | Passo | 500-2500mm | 500-2500mm | 500-2500mm |
| Potência do motor | 90-180 KW | 110-180 KW | 130-180 KW | |
| Tamanho da bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobina de pagamento central | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobina de recolhimento | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocidade linear máxima de tração | 69 m/min | 69 m/min | 62 m/min | |
| Altura central | 1000 mm | 1100 mm | 1100 mm | |
5. Fotos
6. Foto da embalagem
7. Nossa fábrica e introdução
Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006. Nossa empresa está localizada na Zona de Desenvolvimento Econômico da cidade de Hejian, província de Hebei, e tem sido o maior fabricante profissional de máquinas de encordoamento de fios e máquinas de colocação de cabos no norte da China.
Desde 2006, contando com o cuidado e apoio de nossos clientes, a Baohong Machinery tem se dedicado à pesquisa e desenvolvimento de máquinas de encordoamento de fios e máquinas de colocação de cabos e tem feito grandes melhorias. Agora, nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de encordoamento rígido JLK para ser um processamento de linha de montagem na China, e também desenvolvemos de forma independente as linhas de encordoamento Bow skip JGB, as linhas de cablagem Bow skip tipo CGB e as linhas de colocação de cabos tipo Cradle de alta velocidade CLY.
Atualmente, a Hejian Baohong Electrical Machinery Co., Ltd. cobre uma área de 10.000 metros quadrados, com uma oficina de produção de 8.000 metros quadrados. Nossa empresa possui 60 funcionários, incluindo 10 funcionários de P&D. O valor da produção anual é superior a 10 milhões de dólares atualmente, e se tornou um dos fabricantes de máquinas de encordoamento mais importantes da China.
