Máquina de Torção de Cabo de Aço Tipo Planetário de Fácil Manutenção

1. Uso
Este tipo de máquina é usado para fabricar fio de cobre torcido, fio de alumínio com núcleo de aço torcido e cabo de aço. Também pode ser usado para torcer fio de aço e fio isolado.O console com tela sensível ao toque tipo gabinete é adotado, o que é conveniente para operação e bonito em forma.

2. Característica Principal
2.1. Método de retro-torção: Mecanismo de engrenagem solar e planetária.

2.2. A gaiola de torção sem mandril é equipada com mecanismo de controle de tensão por atrito.
2.3. O equipamento adota a forma de torque reverso planetário de 360°, as engrenagens de torque reverso são todas acabadas e retificadas, o que reduz significativamente o nível de ruído do equipamento.
2.4. A máquina é amplamente utilizada e manipulada convenientemente com baixo ruído.

3. Processo de produção

A grande dobradeira é usada para dobrar a chapa de aço para a estrutura do quadro. Quatro estruturas de quadro compartilham o círculo igualmente, e elas são soldadas juntas com os grandes discos em ambos os lados. Todas as estruturas também são soldadas ao tubo central de parede espessa. Toda a estrutura é forte e bonita.

Após o processo de soldagem, toda a estrutura é recozida no forno de recozimento, o que removerá as tensões internas.

Em seguida, toda a estrutura será usinada no grande torno horizontal. Este torno horizontal é grande o suficiente para usinar cada peça em uma única etapa, sem mudar de uma extremidade para a outra. Este processo manterá a concentricidade de toda a estrutura, prolongando a vida útil dos rolamentos em ambas as extremidades.

A máquina de perfuração e mandrilamento de furos profundos pode usinar os furos instalados para os dispositivos de fixação. Os furos para um par de dispositivos de fixação são usinados em uma única etapa, o que mantém ambos os furos na mesma concentricidade. A concentricidade reduzirá a taxa de quebra de fio e prolongará a vida útil do rolamento do dispositivo de fixação.

Este torno vertical de coluna dupla é usado para usinar o grande disco para a máquina de emenda tipo berço e o tambor da máquina de torção. Esta máquina pode usinar e polir as ranhuras para proteger o cabo e manter a mesma força de tração.

Fresadora tipo plaina grande, que é usada para fresar o chassi principal da gaiola de torção principal e o chassi de bobinagem e desenrolamento. A fresadora tipo plaina grande pode garantir que todas as superfícies planas sejam usinadas de uma vez para manter a distribuição homogênea da altura da superfície usinada pela fresadora. Tudo isso permitirá que toda a máquina funcione suavemente.

A máquina de balanceamento dinâmico é o equipamento de produção chave para produzir equipamentos de fio e cabo de alta velocidade, especialmente a gaiola de torção de quadro rígido e a gaiola de torção tubular. O processo de usinagem da gaiola de torção levará a diferentes forças excêntricas, que serão detectadas pela máquina de balanceamento dinâmico. Após a correção, a gaiola de torção atenderá facilmente aos requisitos de rotação de alta velocidade e aumentará a vida útil.

O forno de recozimento elétrico é indispensável para produzir máquinas de fabricação de fio e cabo, particularmente a máquina de torção de quadro rígido e a máquina de torção tubular. A tensão interna da gaiola de torção principal é grande quando ela é soldada. A tensão interna é liberada fortemente pelo tratamento térmico. Este processo de produção garantirá que a gaiola de torção não sofra deformação e fratura, melhorando a qualidade interna.

4. Parâmetros técnicos

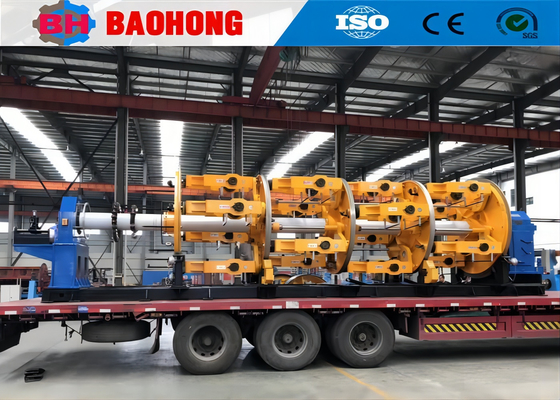

5. Foto


6. Foto da embalagem


7. Nossa fábrica e introdução

A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006. Nossa empresa está localizada na Zona de Desenvolvimento Econômico da Cidade de Hejian, Província de Hebei, e tem sido o maior fabricante profissional de máquinas de torção de fio e máquinas de emenda no Norte da China.

Desde 2006, contando com o cuidado e apoio de nossos clientes, a Baohong Machinery tem se dedicado à pesquisa e desenvolvimento de máquinas de torção de fio e máquinas de emenda e fez grandes melhorias. Agora nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de torção rígida JLK para processamento em linha de montagem na China, e também desenvolvemos independentemente as linhas de torção tipo Bow skip JGB, as linhas de cablagem tipo Bow skip CGB e as linhas de emenda tipo berço de alta velocidade CLY.

Atualmente, a Hejian Baohong Electrical Machinery Co., Ltd. abrange uma área de 10.000 metros quadrados, com oficina de produção de 8.000 metros quadrados. Nossa empresa tem 60 funcionários, incluindo 10 funcionários de P&D. O valor de produção anual é superior a 10 milhões de dólares no momento, e se desenvolveu em um dos fabricantes de máquinas de torção mais importantes da China.
