Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Tipo de quadro rígido máquina de encalhamento | Utilização: | Enxaguante de fios |
|---|---|---|---|
| Dimensões do rolo: | 500 / 630 / 710 | Materiais: | de aço, de cobre |
| Código do SH: | 847940 | Marca do motor: | Siemens |
| Pintura da máquina: | Requisitos do cliente | Período de garantia: | Garantia de 1 ano |
| Destacar: | Máquina de encalhamento rígida do cabo do quadro,Máquina de encalhamento de alumínio do cabo,Máquina de encalhamento motorizada do cabo |
||
Máquina de enrolar fios e cabos de estrutura rígida Motorizada para alumínio
1Aplicação
A máquina de filamento rígido é utilizada para filamento de fios e condutores de cobre, alumínio e liga de alumínio com comprimento longo e grande seção transversal.Compatível em forma redonda ou em forma de setor (direita ou pré-espiral), conforme exigência do cliente.Também personalizamos esta máquina de enxaguamento de tipo gaiola de acordo com os requisitos dos clientes.
2Principais componentes
2.1 Pagamento 1 conjunto
2.2 12.18B Fios rígidos 1 conjunto
2.3 Compactação e montagem de suportes para matrizes 1 conjunto
2.4 Máquina de gravação concêntrica 1 conjunto
2.5 Contador de metros 1 conjunto
2.6 Capstan 1 conjunto
2.7 Traseiro de apoio 1 conjunto
2.8 Tipo de coluna de absorção 1 conjunto
2.9 Motor + redutor de velocidade 1 conjunto
2.10 Eje de transmissão 1 conjunto
2.11 Armário de comando elétrico (armário principal e armário de comando) 1 conjunto cada
3Características
3.1 O estrangulamento do quadro rígido é concebido com 1+6+12+18+24+30+36 Bobbin Cage.
3.2 Máquina rígida de enrolamento de gaiolas de carcaça pesada, com gaiolas apoiadas em rolamentos de rolos autoalinhados em ambas as extremidades.
3.3 Carregamento em grupo por bobinas utilizando piso hidráulico. Também são opcionais os carregadores laterais de carrinhos.
3.4 Capstan de rodas duplas de projeto inclinado adequado para cargas pesadas de compactação.
3.5 Freio pneumático de tipo disco para Cage.
3.6 Equipado com PLC, opcional.
4.Dados técnicos
|
Modelo (máquina de filamento rígido)
|
JLK-500 | JLK-630 | JLK-710/720 | |
| Diâmetro do fio único | Cobre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alumínio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
|
OD máximo do condutor em cadeia
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 40 a 719 mm | 51-896 mm | 54-963 mm |
| 12 Gaiolas de bobinhos | 40 a 719 mm | 51-896 mm | 54-963 mm | |
| 18 Gaiolas de bobinos | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 A gaiola de caçadores de bobinhos | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 A gaiola para o encalço de bobinos | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocidade de rotação | 6 Gaiolas para o encalhamento | 2300,6 r/min | 180.1 r/min | 1500,6 r/min |
| 12 Gaiolas de bobinhos | 2300,6 r/min | 180.1 r/min | 1500,6 r/min | |
| 18 Gaiolas de bobinos | 208.5 r/min | 155 r/min | 1420,6 r/min | |
| 24 A gaiola de caçadores de bobinhos | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 A gaiola para o encalço de bobinos | 1610,8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstan | Diâmetro da roda Capstan | 2000 mm | 2000 mm | 2000 mm |
| Força máxima de arranque | 30 T | 30 T | 40 T | |
| Dispositivo pré-espiral | Pico | 500-2500 mm | 500-2500 mm | 500-2500 mm |
|
Potência do motor
|
90-180 kW | 110-180 kW | 130-180 kW | |
|
Tamanho da bobina
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
Bobbin Central de Pagamento
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Bobbin de captação
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
Velocidade linear máxima de arranque
|
69 m/min | 69 m/min | 62 m/min | |
|
Altura central
|
1000 mm | 1100 mm | 1100 mm | |

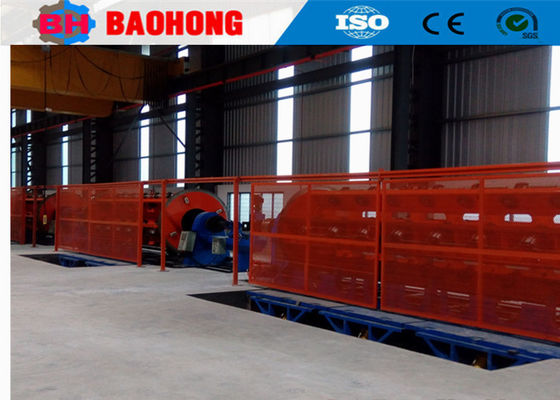

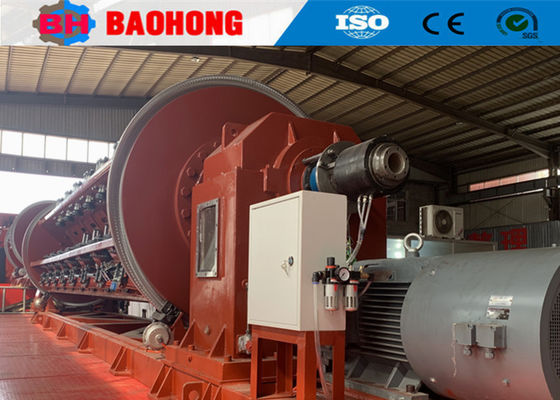

5Fotos.
6Fotos de embalagem.
7A nossa fábrica e a nossa apresentação.
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
