Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Máquina de encalhamento rígida do quadro do fio de cobre | Utilização: | Enxaguante de fios |
|---|---|---|---|
| Cebolinhas: | 500 / 630 etc. | Materiais: | Cabos de aço |
| Arranque de barragem: | 500-2500 mm | Diâmetro da roda Capstan: | 2000 mm |
| Condutor encalhado máximo OD: | φ35-55 mm | Código do SH: | 8479400000 |
| Cor da máquina: | Opcional | ||
| Destacar: | Máquina de encalhamento rígida do quadro do fio de cobre,Máquina de encalhamento rígida do fio de alumínio,máquina de encalhamento rígida do passo de 2500mm |
||

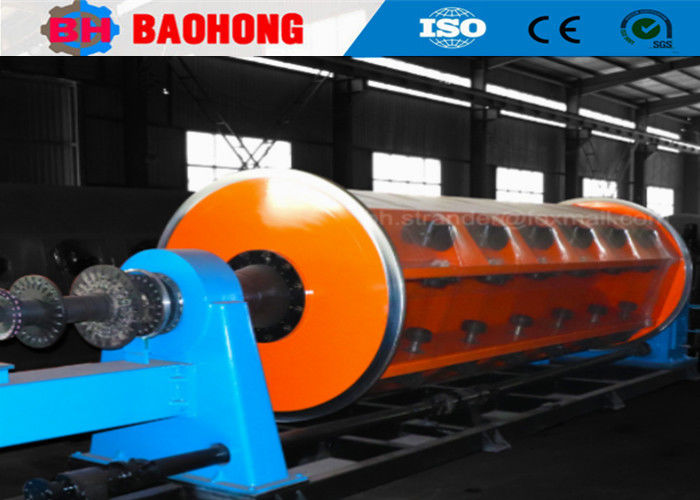

Máquina de enxaguamento de fio de cobre de alumínio com estrutura rígida 2500 mm Pitch
1Aplicação
A máquina é utilizada principalmente para enrolar e compactar o sector de cobre ou alumínio ou o condutor redondo, bem como o condutor do sector pré-espiral, etc.
2Componente principal
2.1 Desembolso
2.2 Filamento rígido
2.3 Portador de matrizes para compactação e montagem
2.4 Máquina de gravação concêntrica
2.5 Contador de metros
2.6 Capstan (com caixa de velocidades de 36 passos)
2.7 Suporte de travessia
2.8 Recepção do tipo de coluna
2.9 Eje de transmissão
2.10 Gabinete de controlo elétrico
3Características
3.1 Nós personalizamos esta máquina de enrolar tipo gaiola de acordo com os requisitos dos clientes.
3.2 Os suportes de captação e de travessia podem utilizar também o tipo de coluna e o tipo de portal.
3.3 Carregamento em grupo por bobinas utilizando piso hidráulico. Os carregadores laterais de carrinhos também são opcionais.
3.4 A máquina utiliza o eixo principal para a sincronização, o que garante precisão e passo de gravação estável.
4Parâmetros técnicos
| Modelo (máquina de filamento rígido) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diâmetro do fio único | Cobre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alumínio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD máximo do condutor em cadeia | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 40 a 719 mm | 51-896 mm | 54-963 mm |
| 12 Gaiolas de bobinhos | 40 a 719 mm | 51-896 mm | 54-963 mm | |
| 18 Gaiolas de bobinos | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 A gaiola de caçadores de bobinhos | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 A gaiola para o encalço de bobinos | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocidade de rotação | 6 Gaiolas para o encalhamento | 2300,6 r/min | 180.1 r/min | 1500,6 r/min |
| 12 Gaiolas de bobinhos | 2300,6 r/min | 180.1 r/min | 1500,6 r/min | |
| 18 Gaiolas de bobinos | 208.5 r/min | 155 r/min | 1420,6 r/min | |
| 24 A gaiola de caçadores de bobinhos | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 A gaiola para o encalço de bobinos | 1610,8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstan | Diâmetro da roda Capstan | 2000 mm | 2000 mm | 2000 mm |
| Força máxima de arranque | 30 T | 30 T | 40 T | |
| Dispositivo pré-espiral | Pico | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Potência do motor | 90-180 kW | 110-180 kW | 130-180 kW | |
| Tamanho da bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobbin Central de Pagamento | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin de captação | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocidade linear máxima de arranque | 69 m/min | 69 m/min | 62 m/min | |
| Altura central | 1000 mm | 1100 mm | 1100 mm | |
5Fotos.
6Fotos de embalagem.
7A nossa fábrica e a nossa empresa
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
