Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do Equipamento: | Máquina de filamento rígido com bobina de 710 mm 69m/min | Adequado para: | Torção de Fios |
|---|---|---|---|
| Tipo acionado: | Elétrico | Especificações da bobina: | 500/630/710/720 |
| Materiais: | Cu, Al, fios de aço | Máximo Pulling Força: | 30t |
| Período de garantia: | 12 meses | ||
| Destacar: | Máquina de encalhamento rígida do cabo de fio,máquina de encalhamento rígida do carretel de 710mm,Máquina de encalhamento rígida do PLC |
||
Máquina de Encordoamento de Fios e Cabos PLC com Carretel de 710mm 69m/Min
1. Aplicação
A máquina é adequada para encordoar fios de alumínio, cobre, liga de alumínio e fios de aço de reforço de cabos de alumínio nus de longo comprimento e seção para produzir os seguintes cabos de energia, condutores em forma de setor, compactados redondos.
2. Componente principal
2.1 Pay-off 1 conjunto
2.2 Encordoadora rígida cada carretel 1 conjunto
2.3 Porta-matriz de compactação e montagem 1 conjunto
2.4 Dispositivo de pré-torção e compactação 1 conjunto
2.5 Contador de metros 1 conjunto
2.6 Cabrestante 1 conjunto
2.7 Recolhimento com suporte de translação 1 conjunto
2.8 Gabinete principal e gabinete de operação 1 conjunto cada
3. Característica
3.1 Transmissão por motor separado / eixo de terra.
3.2 Toda a estrutura será usinada na grande torno horizontal.
3.3 O recolhimento e o suporte de translação podem usar o tipo coluna e o tipo portal também.
3.4 A máquina usa PLC importado original para controlar toda a linha, controlar a configuração e o funcionamento dos respectivos equipamentos elétricos.
4. Parâmetros Técnicos
| Modelo (Máquina de Encordoamento Rígida) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diâmetro do fio único | Cobre | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Alumínio | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm | |
| OD máximo do condutor encordoado | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Passo de encordoamento | Gaiola de encordoamento de 6 bobinas | 40-719 mm | 51-896 mm | 54-963 mm |
| Gaiola de encordoamento de 12 bobinas | 40-719 mm | 51-896 mm | 54-963 mm | |
| Gaiola de encordoamento de 18 bobinas | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Gaiola de encordoamento de 24 bobinas | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Gaiola de encordoamento de 30 bobinas | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocidade de rotação | Gaiola de encordoamento de 6 bobinas | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| Gaiola de encordoamento de 12 bobinas | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| Gaiola de encordoamento de 18 bobinas | 208.5 r/min | 155 r/min | 142.6 r/min | |
| Gaiola de encordoamento de 24 bobinas | 179 r/min | 130.1 r/min | 122.3 r/min | |
| Gaiola de encordoamento de 30 bobinas | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Cabrestante | Diâmetro da roda do cabrestante | 2000 mm | 2000 mm | 2000 mm |
| Força máxima de tração | 30 T | 30 T | 40 T | |
| Dispositivo pré-espiral | Passo | 500-2500mm | 500-2500mm | 500-2500mm |
| Potência do motor | 90-180 KW | 110-180 KW | 130-180 KW | |
| Tamanho da bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobina de pagamento central | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobina de recolhimento | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocidade linear máxima de tração | 69 m/min | 69 m/min | 62 m/min | |
| Altura central | 1000 mm | 1100 mm | 1100 mm | |

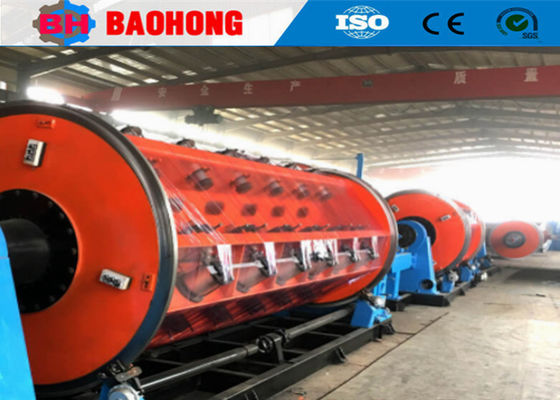

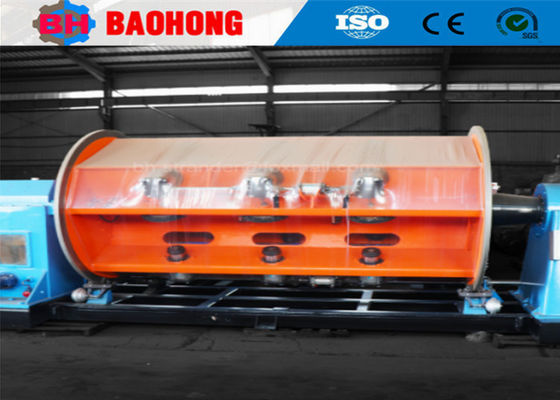

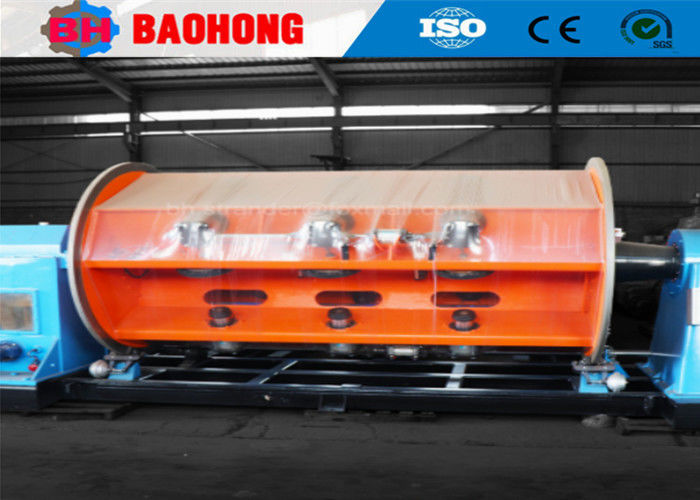

5. Fotos
6. Fotos de embalagem
7. Nossa fábrica e introdução da empresa
Hejian Baohong Electrical Machinery Co., Ltd. foi estabelecida em 2006. Nossa empresa está localizada na Zona de Desenvolvimento Econômico da cidade de Hejian, província de Hebei, tem sido o maior fabricante profissional de máquinas de encordoamento de fios e máquinas de colocação de cabos no norte da China.
Desde 2006, contando com o cuidado e apoio de nossos clientes, a Baohong Machinery tem se dedicado à pesquisa e desenvolvimento de máquinas de encordoamento de fios e máquinas de colocação de cabos e fez grandes melhorias. Agora, nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de encordoamento rígido JLK para ser um processamento de linha de montagem na China, e também desenvolvemos independentemente as linhas de encordoamento JGB Bow skip, as linhas de cablagem tipo CGB Bow skip e as linhas de colocação de cabos tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção de 8000 metros quadrados. Nossa empresa tem 60 funcionários, incluindo 10 funcionários de P&D. O valor da produção anual é superior a 10 milhões de dólares atualmente, e se desenvolveu em um dos fabricantes de máquinas de encordoamento mais importantes da China.
