Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | Quadro rígido Strander do fio de cobre | Tamanhos das bobinas: | 500 / 630/710/720 |
|---|---|---|---|
| Materiais: | Cabos de cobre, alumínio e aço | uso para: | Encalhamento rígido |
| Voltagem: | 380V/415V 50/60HZ | Cor da máquina: | Opcional |
| Altura do centro: | 1100 mm | Período de garantia: | Um ano |
| Destacar: | Máquina de encalhamento rígida de alta velocidade,Quadro rígido Strander do fio de cobre,500mm Bobbin Rigid Frame Strander |
||
A máquina de enrolamento rígido de alta velocidade é utilizada principalmente para enrolamento e compactação de condutores redondos de cobre e de condutores de alumínio de setor sem torção;e também pode ser utilizado para não-torção de volta de cadeia de grande seção, fios de alumínio de longo comprimento com núcleo de cobre e condutores de liga de alumínio.
2Características
2.1 Os filamentos do tipo estrutura rígida são concebidos com 1+6+12+18+24+30+36 Bobbin Cage.
2.2 Bobbin: 500 mm, 630 mm, 710 mm DIN 46397 Padrão / Modificado.
2.3 Pode estimar com precisão o sinal de quebra de qualquer bobina de cada gaiola de enfileira, utilizando a digitalização por quantidade, e a posição de quebra pode ser mostrada no ecrã táctil.
2.4 Em caso de falha de alimentação, a máquina deve parar sob controlo do sistema de travagem de emergência, permitindo que a bobina seja mantida pela pressão da mola com um bloqueio positivo secundário.A libertação da bobina é por compressão pneumática de ar comprimido.
2.5 Constant Bobbin back tension achieved by Electronic pneumatic valve & Single bobbin rotation is electronically sensed for maintaining consistent tension by positive motor control system or passive mechanical equipment.
3. Parâmetros da máquina
| Modelo (máquina de filamento rígido) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diâmetro do fio único | Cobre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alumínio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD máximo do condutor em cadeia | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 40 a 719 mm | 51-896 mm | 54-963 mm |
| 12 Gaiolas de bobinhos | 40 a 719 mm | 51-896 mm | 54-963 mm | |
| 18 Gaiolas de bobinos | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 A gaiola de caçadores de bobinhos | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 A gaiola para o encalço de bobinos | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocidade de rotação | 6 Gaiolas para o encalhamento | 2300,6 r/min | 180.1 r/min | 1500,6 r/min |
| 12 Gaiolas de bobinhos | 2300,6 r/min | 180.1 r/min | 1500,6 r/min | |
| 18 Gaiolas de bobinos | 208.5 r/min | 155 r/min | 1420,6 r/min | |
| 24 A gaiola de caçadores de bobinhos | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 A gaiola para o encalço de bobinos | 1610,8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstan | Diâmetro da roda Capstan | 2000 mm | 2000 mm | 2000 mm |
| Força máxima de arranque | 30 T | 30 T | 40 T | |
| Dispositivo pré-espiral | Pico | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Potência do motor | 90-180 kW | 110-180 kW | 130-180 kW | |
| Tamanho da bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobbin Central de Pagamento | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin de captação | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocidade linear máxima de arranque | 69 m/min | 69 m/min | 62 m/min | |

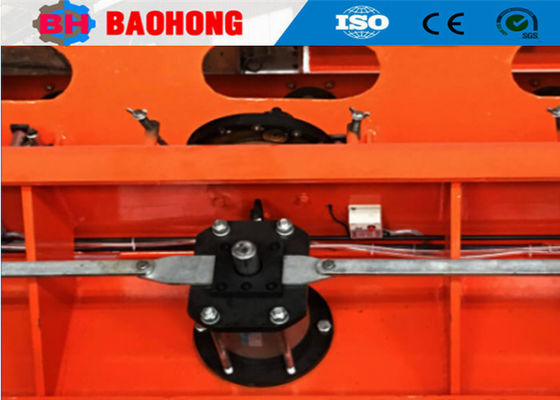

4Fotos.

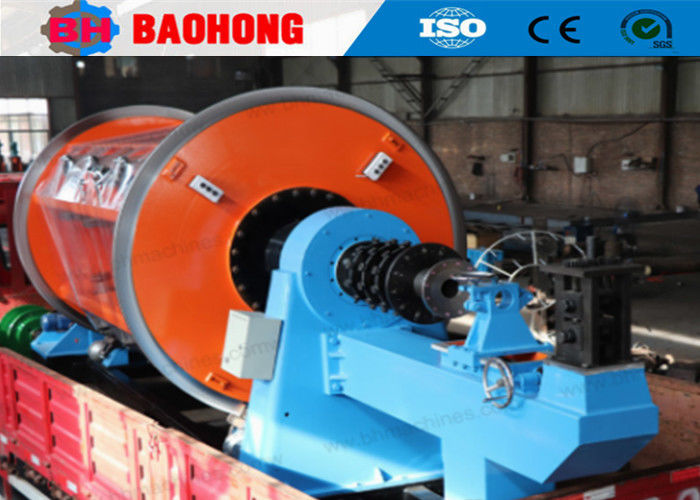

5Fotos de embalagem.
6.Nossa fábrica e apresentação
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
