Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome da máquina: | Tipo rígido máquina de encalhamento | Tipo: | JLK-500,JLK-630,JLK-710/720 |
|---|---|---|---|
| Aplicativo: | Encalhe | Material: | Cobre, alumínio, aço, etc. |
| Passo de encalhe: | Etapa-menos, ajustável | Código HS: | 8479400000 |
| Período de garantia: | 1 ano | Cor do equipamento: | Personalizado |
| Destacar: | strander rígido do quadro,máquina de encalhamento rígida do quadro |
||

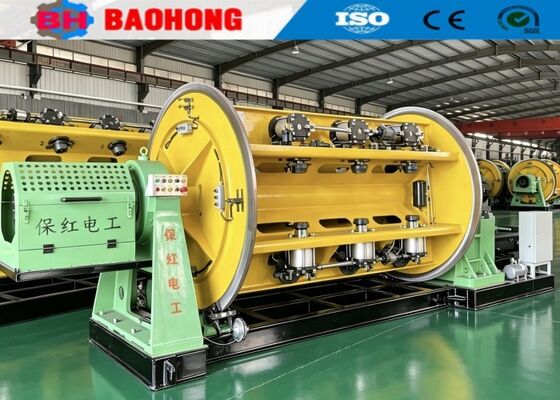

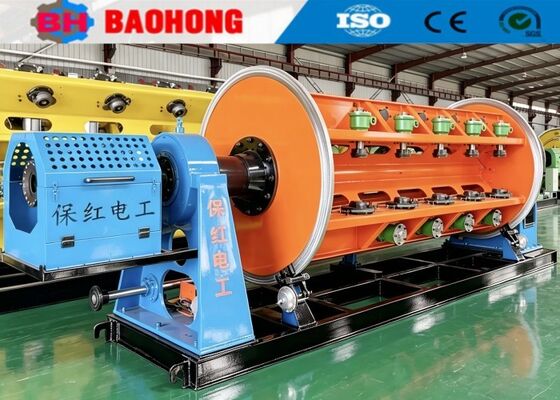

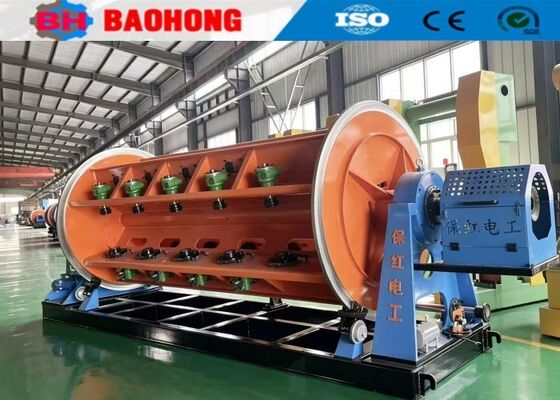

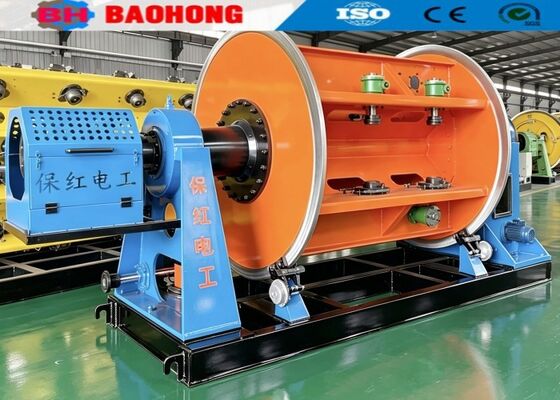

500/630/710 Máquina de Torção Rígida para Fio e Cabo de Cobre
1. Aplicação
A máquina é usada principalmente para a torção e compactação de condutores de cobre ou alumínio, setor ou redondos, bem como condutores pré-espiralados, etc.Por exemplo, AAC, AAAC, ACSR, condutores de cobre de 15 mm² a 1500 mm², condutores de alumínio e cobre. Também é usada para produzir camadas de blindagem de fio de aço.
2. Componente principal
2.1 Desbobinador 1 conjunto
2.2 Torcedor Rígido cada carretel 1 conjunto
2.3 Porta-matriz de compactação e montagem 1 conjunto
2.4 Máquina de fita concêntrica 1 conjunto
2.5 Contador de metros 1 conjunto
2.6 Cabrestante 1 conjunto
2.7 Suporte de travessia 1 conjunto
2.8 Recolhedor tipo coluna 1 conjunto
2.9 Gabinete de controle elétrico (gabinete principal e gabinete de operação) 1 conjunto cada
3. Características
3.1 Personalizamos esta máquina de torção de arame tipo gaiola de acordo com os requisitos do cliente.
3.2 Toda a estrutura será usinada em um torno horizontal de grande porte.
3.3 Eficiente e rápido. A velocidade máxima da gaiola é de 253 RPM. Velocidade máxima da linha de 62,3 m/min.
3.4 Cabrestantes de roda dupla com design inclinado são adequados para cargas de compactação pesadas.
3.5 Freio pneumático tipo disco de gaiola.
3.6 PLC (Opcional).
4. Parâmetros Técnicos
| Modelo (Máquina de Torção Rígida) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diâmetro do fio único | Cobre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alumínio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD máximo do condutor torcido | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Passo de Torção | Gaiola de Torção de 6 Bobinas | 40-719 mm | 51-896 mm | 54-963 mm |
| Gaiola de Torção de 12 Bobinas | 40-719 mm | 51-896 mm | 54-963 mm | |
| Gaiola de Torção de 18 Bobinas | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Gaiola de Torção de 24 Bobinas | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Gaiola de Torção de 30 Bobinas | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocidade de Rotação | Gaiola de Torção de 6 Bobinas | 230,6 rpm | 180,1 rpm | 150,6 rpm |
| Gaiola de Torção de 12 Bobinas | 230,6 rpm | 180,1 rpm | 150,6 rpm | |
| Gaiola de Torção de 18 Bobinas | 208,5 rpm | 155 rpm | 142,6 rpm | |
| Gaiola de Torção de 24 Bobinas | 179 rpm | 130,1 rpm | 122,3 rpm | |
| Gaiola de Torção de 30 Bobinas | 161,8 rpm | 115,9 rpm | 102,7 rpm | |
| Cabrestante | Diâmetro da Roda do Cabrestante | 2000 mm | 2000 mm | 2000 mm |
| Força Máxima de Tração | 30 T | 30 T | 40 T | |
| Dispositivo de Pré-espiral | Passo | 500-2500mm | 500-2500mm | 500-2500mm |
| Potência do Motor | 90-180 KW | 110-180 KW | 130-180 KW | |
| Bobinas | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobina de Desbobinamento Central | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobina de Recolhimento | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocidade Linear Máxima de Tração | 69 m/min | 69 m/min | 62 m/min | |
| Altura Central | 1000 mm | 1100 mm | 1100 mm | |

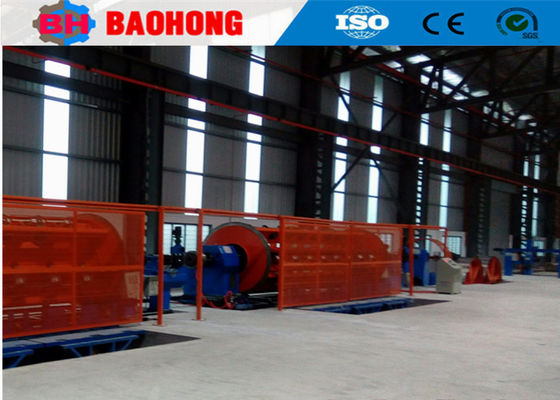

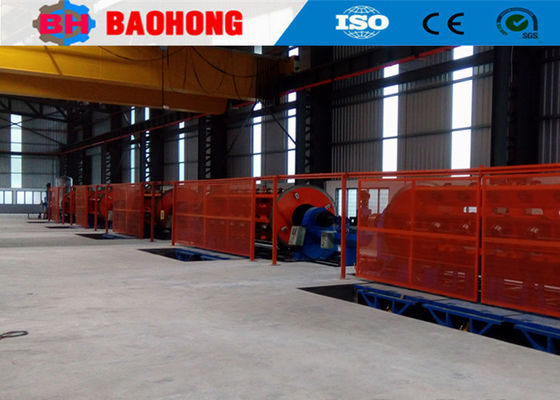

5. Fotos
6. Foto da embalagem
7. Introdução à nossa fábrica e empresa
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006. Nossa empresa está localizada na Zona de Desenvolvimento Econômico da Cidade de Hejian, Província de Hebei, e tem sido o maior fabricante profissional de máquinas de torção e máquinas de assentamento no Norte da China.
Desde 2006, contando com o cuidado e apoio de nossos clientes, a Baohong Machinery tem se dedicado à pesquisa e desenvolvimento de máquinas de torção e máquinas de assentamento e tem feito grandes melhorias. Agora nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de torção rígida JLK para processamento em linha de montagem na China, e também desenvolvemos independentemente as linhas de torção tipo arco JGB, as linhas de cablagem tipo arco CGB e as linhas de assentamento tipo berço de alta velocidade CLY.
Atualmente, a Hejian Baohong Electrical Machinery Co., Ltd. cobre uma área de 10.000 metros quadrados, com oficina de produção de 8000 metros quadrados. A empresa conta com 60 funcionários, incluindo 10 profissionais de P&D. Com uma produção anual superior a US$ 10 milhões, a empresa se desenvolveu em um dos mais importantes fabricantes de torção na China.
