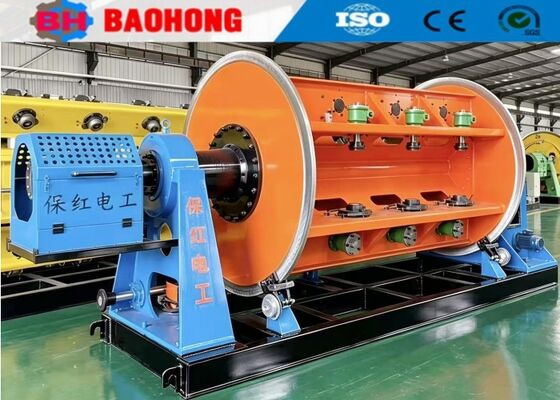

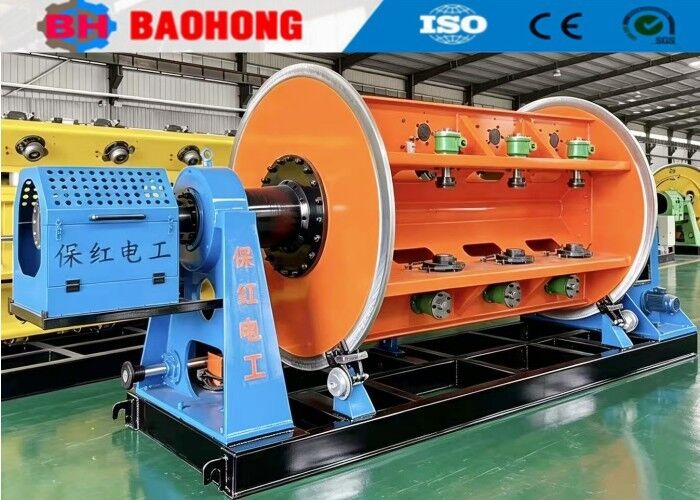

Máquina de torcer de estrutura rígida de alta velocidade JLK para linhas de transmissão aéreas e ACSR

1. Características da Máquina de Torção Rígida

1.1 Design sem Torção Reversa: Projetado para blindagem de fios de cobre, fios de alumínio redondos, condutores de setor pré-torcidos e fios de aço.

1.2 Opções Flexíveis de Carregamento: Mecanismos de carregamento lateral e carregamento automático frontal podem ser personalizados com base no layout do local do cliente e nos requisitos específicos.

1.3 Controle Preciso de Tensão: Equipado com resistência aerodinâmica e freios eletromagnéticos para manter uma tensão consistente e confiável durante toda a produção.

1.4 Acionamento Independente por Motor: Possui uma estrutura de transmissão de eixo de aterramento onde cada gaiola é acionada por um motor independente com sincronização elétrica.

1.5 Controle Avançado HMI + PLC: Permite a pré-definição sem esforço do passo e direção de torção, compensação automática de tensão e sincronização de velocidade perfeita com o polia de tração e a unidade de bobinagem.

1.6 Proteções Abrangentes de Segurança: Recursos de segurança integrados incluem proteção contra quebra de fio (sobrecarga) e proteção contra sobretensão.

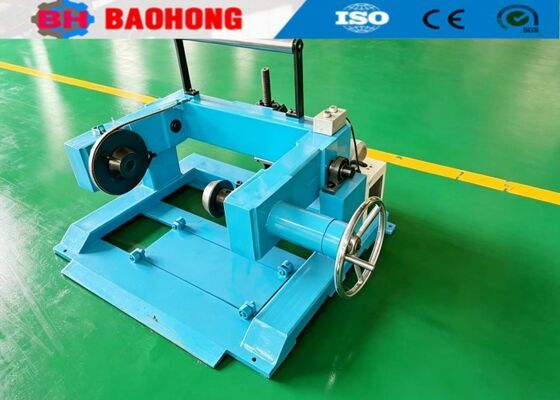

2.1 Suporte de Descarga Central Ø 500-630                            1 conjunto

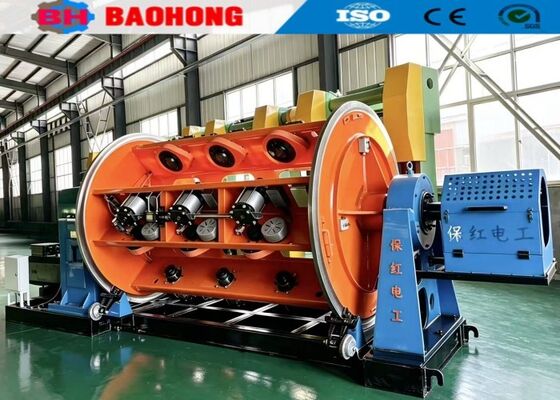

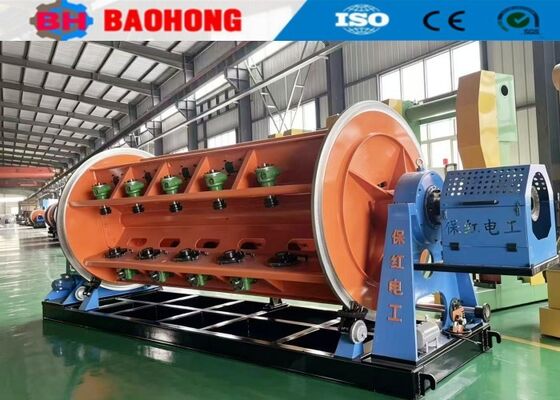

2.2 Torcedor Rígido 6B, 12B, 18B, 24B                    1 conjunto cada

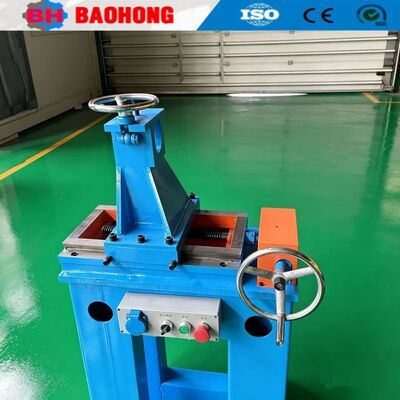

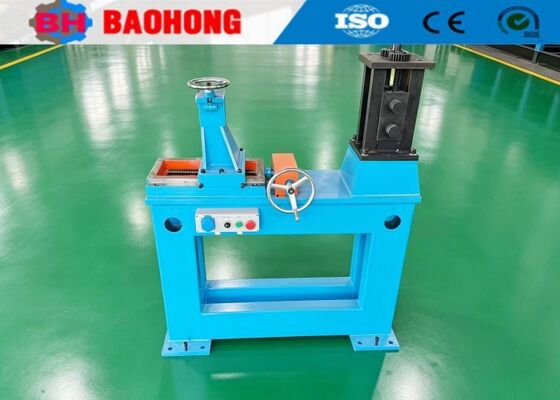

2.3 Compressão de montagem de fios                                  4 conjuntos

2.4 Contador de metros                                                         1 conjunto

2.5 Polia de tração dupla iniciativa Ø2000                             1 conjunto

2.6 Suporte de bobinagem Ø2500 com traverse                        1 conjunto

2.7 Sistema de transmissão                                              1 conjunto

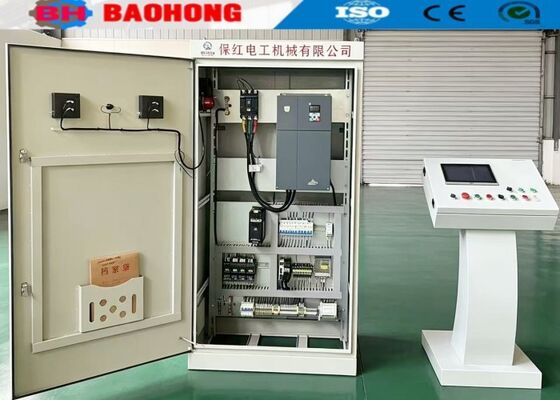

2.8 Sistema de controle elétrico                                            1 conjunto

2.9 Dispositivo de proteção de segurança (cobertura de segurança push-pull)   1 conjunto

2.10 Cobertura de segurança do eixo de aterramento                                     1 conjunto

2.11 Espalhador de carregamento de bobina                                           1 conjunto

2.12 Chave pneumática                                                 1 conjunto

3. Características
3.1 A máquina é equipada com interface homem-máquina, e todos os parâmetros operacionais podem ser exibidos e definidos em tempo real, o que é intuitivo e conveniente.

3.2 A velocidade de rotação real, a velocidade linear da polia e outros parâmetros operacionais de cada torcedor podem ser exibidos visualmente.

3.3 A roda de medição está conectada ao gabinete de controle principal para definir o metro para parada.

3.4 O sinal de alarme de desconexão é transmitido sem fio para evitar efetivamente confusão ou falha do fio de transmissão.

3.5 Adota mesa de operação com tela sensível ao toque tipo gabinete, que é conveniente para operação e bonita em forma.

4. Parâmetros Técnicos

4.1 Diâmetro do fio único torcido

Fio de cobre                      Φ1.5~Φ5.0mm

Fio de alumínio                  Φ1.8~Φ5.0mm

4.2 OD máximo de torção      Φ45mm
4.3 Passo de torção

6B                                     50-720mm

12B                                   77-866mm

18B                                   99-998mm

24B                                  110-1118mm

4.4 Velocidade de rotação

6B                                    330r/min

12B                                  308r/min

18B                                  275 r/min

24B                                  252r/min

4.5 Velocidade linear máxima da polia        85.45m/min
4.6 Diâmetro da roda da polia           Ø2000mm
4.7 Bobina na gaiola                              PND500
4.8 Tamanho da bobina de descarga central            PN100~PN1600
4.9 Bobina de bobinagem                              PN1600~PN2500
4.10 Potência do motor principal                   75kW (motor AC com inversor)

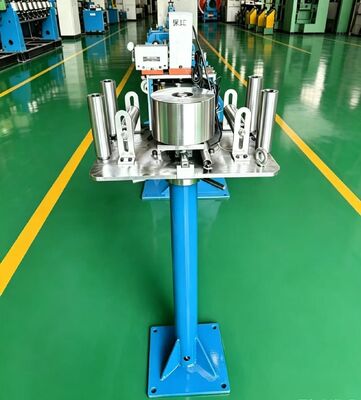

5. Fotos

6. Foto da embalagem

7. Introdução à nossa fábrica e empresa

A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006. Nossa empresa está localizada na Zona de Desenvolvimento Econômico da Cidade de Hejian, Província de Hebei, e tem sido o maior fabricante profissional de máquinas de torção e máquinas de assentamento de fios no Norte da China.

Desde 2006, contando com o cuidado e apoio de nossos clientes, a Baohong Machinery tem se dedicado à pesquisa e desenvolvimento de máquinas de torção e máquinas de assentamento de fios e fez grandes melhorias. Agora nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de torção rígida JLK para se tornar uma linha de processamento de montagem na China, e também desenvolvemos independentemente as linhas de torção JGB Bow skip, as linhas de cablagem tipo CGB Bow skip e as linhas de assentamento CLY High speed Cradle type.

Atualmente, a Hejian Baohong Electrical Machinery Co., Ltd. abrange uma área de 10.000 metros quadrados, com oficina de produção de 8.000 metros quadrados. Nossa empresa tem 60 funcionários, incluindo 10 funcionários de P&D. O valor de produção anual é superior a 10 milhões de dólares no momento, e desenvolveu-se em um dos fabricantes de máquinas de torção mais importantes da China.
