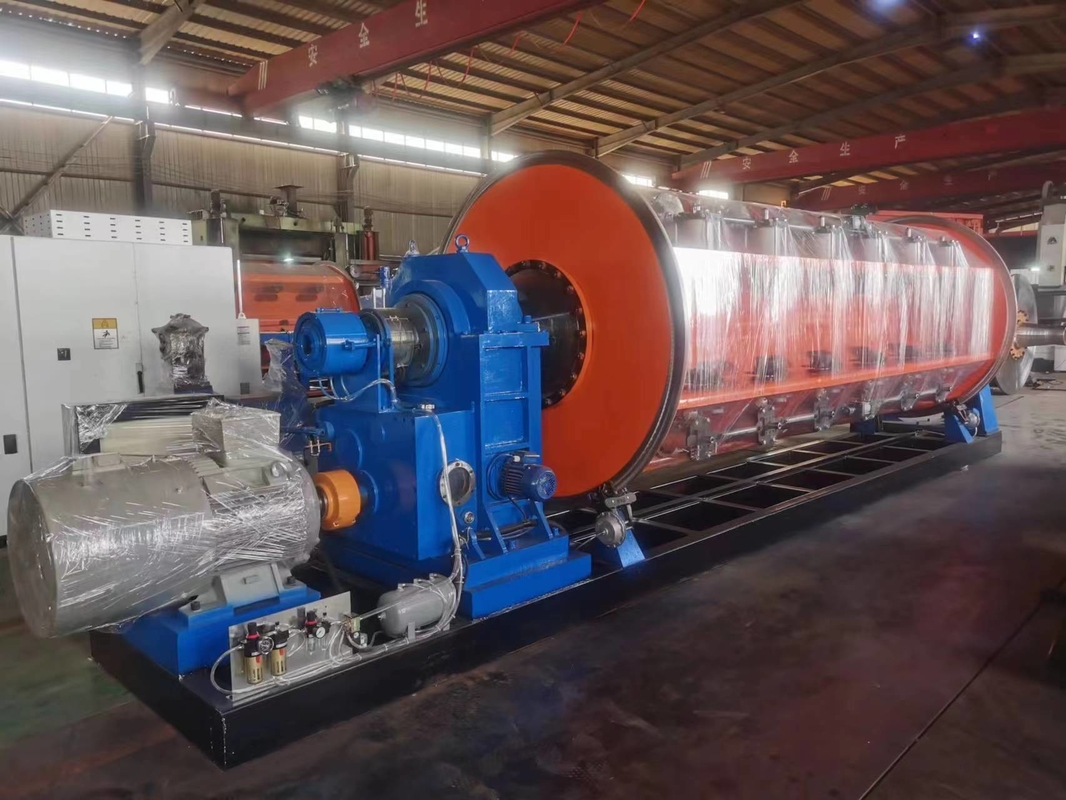

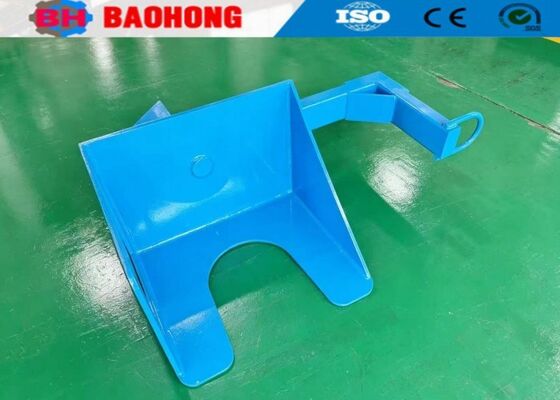

Máquina de encalhamento JLK-6+12+18+24/500 rígida

É usado principalmente para torcer e prensar condutores setoriais, torcer, trefilar e prensar condutores redondos, e torcer e fabricar fios de alumínio com núcleo de aço quadrado grande.

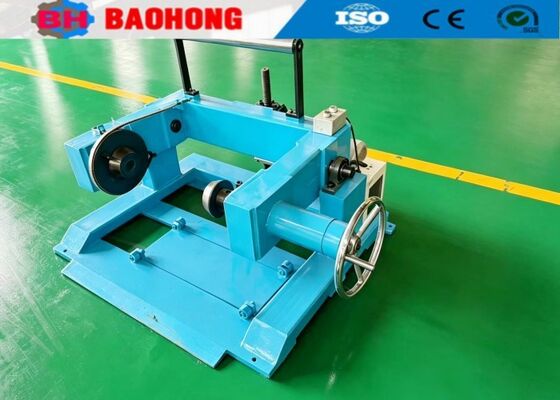

2.1Ø 500-630 suporte de pagamento central 1 conjunto

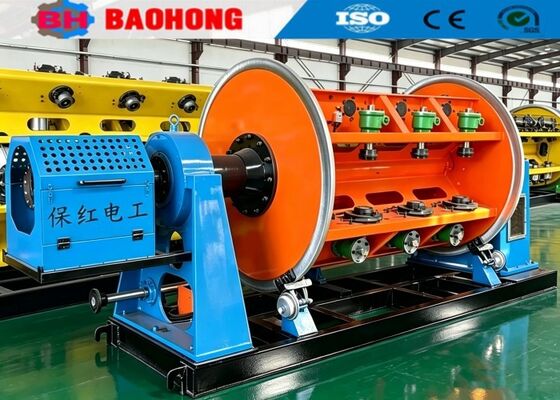

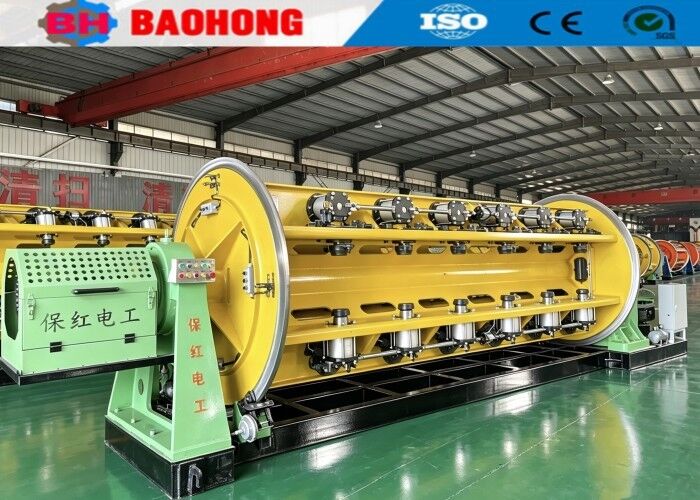

2.26B, 12B, 18B, 24B Torcedor rígido 1 conjunto cada

2.3 Conjunto de fios comprimindo 4 conjuntos

Contador de 2,4 metros 1 conjunto

2,5Ø2000 cabrestante de dupla iniciativa 1 conjunto

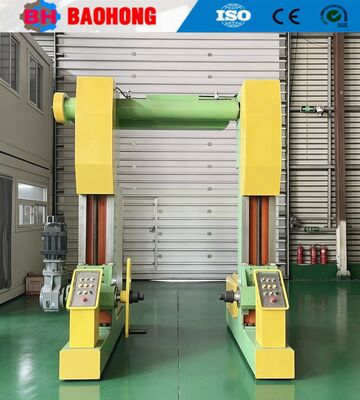

Suporte de recolhimento 2.6Ø2500 com travessia 1 conjunto

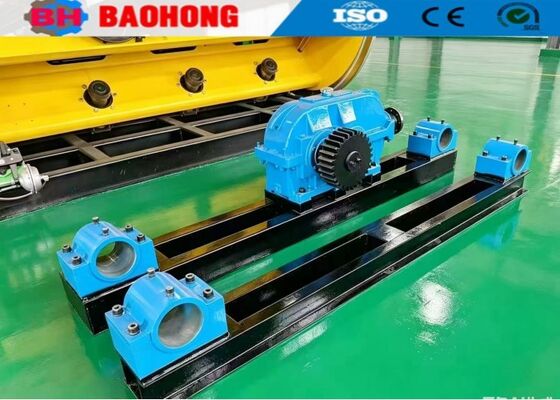

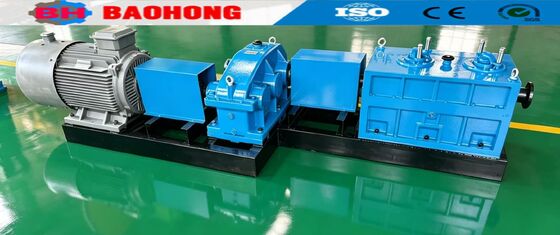

2.7 Sistema de transmissão 1 conjunto

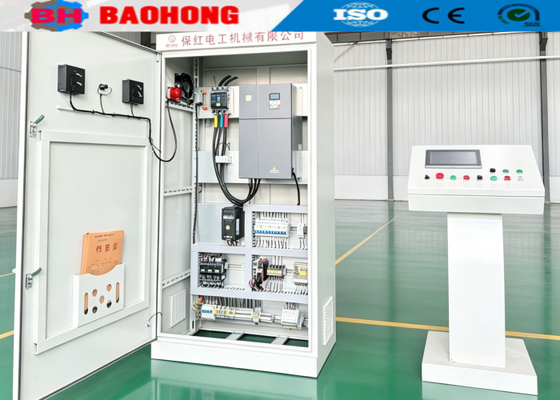

2.8 Sistema de controle elétrico 1 conjunto

2.9 Dispositivo de proteção de segurança (tampa de segurança push-pull) 1 conjunto

2.10 Tampa de segurança do eixo de aterramento 1 conjunto

2.11 Espalhador de carregamento de carretel 1 conjunto

2.12 Chave pneumática 1 conjunto

3. Recursos
3.1A máquina está equipada com interface homem-máquina e todos os parâmetros operacionais podem ser exibidos e definidos em tempo real, o que é intuitivo e conveniente.

3.2A velocidade de rotação real, a velocidade linear do cabrestante e outros parâmetros operacionais de cada torcedor podem ser exibidos visualmente.

3.3A roda do medidor é conectada ao gabinete de controle principal para configurar o medidor para parada.

3.4O sinal de alarme de desconexão é transmitido sem fio para evitar efetivamente confusão ou falha do fio de transmissão.

3.5Adote mesa de operação com tela de toque tipo gabinete, que é conveniente para operação e tem um formato bonito.

4. Parâmetros Técnicos

4.1 Diâmetro de fio único trançado

Fio de cobre Φ1,5~Φ5,0mm

Fio de alumínio Φ1,8~Φ5,0mm

4,2 Máx. encalhe OD Φ45mm
4.3 Passo de encalhe

6B 50-720 mm

12B 77-866 mm

18B 99-998 mm

24B 110-1118 mm

4.4Velocidade de rotação

6B 330 rpm

12B 308 rpm

18B 275 rpm

24B 252 rpm

4.5Max. Velocidade linear do cabrestante 85,45m/min
4.6 Diâmetro da roda do cabrestante Ø2000mm
4.7Carretel na gaiola PND500
4.8Tamanho do carretel de compensação central PN100~PN1600
4.9Recolher o carretel PN1600~PN2500
4.10 Potência do motor principal 75 kW (motor CA com inversor)


5. Fotos

6. Foto da embalagem

7. Nossa fábrica e introdução da empresa

foi fundada em 2006. Nossa empresa está localizada na zona de desenvolvimento econômico da cidade de Hejian, província de Hebei, tem sido o maior fabricante profissional de máquinas de torcer fios e máquinas de assentamento no norte da China.

Desde 2006, contando com o cuidado e apoio de nossos clientes, a Baohong Machinery tem se dedicado à pesquisa e desenvolvimento de máquinas de torcer e colocar fios e tem feito grandes melhorias. Agora nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de torcer rígido JLK para ser uma linha de montagem de processamento na China, e também desenvolvemos de forma independente as linhas de torço de salto JGB Bow, as linhas de cabeamento tipo salto CGB Bow e as linhas de disposição tipo berço de alta velocidade CLY.

Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10.000 metros quadrados, oficina de produção de 8.000 metros quadrados. Nossa empresa possui 60 funcionários, incluindo 10 equipes de P&D. O valor da produção anual é superior a 10 milhões de dólares atualmente, etornou-se um dos mais importantes fabricantes de máquinas de torcer na China.
