Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Máquina de encalhamento rígida do fio e do cabo do quadro | Utilização: | Enxaguante de fios |
|---|---|---|---|
| Bateria: | 500 / 630/710/720 | Encalhando materiais: | Cobre, alumínio, aço |
| Marca do PLC: | Siemens | Marca do motor: | Siemens |
| Pintura da máquina: | De acordo com o pedido do cliente | Tempo de garantia: | 12 meses |
| Destacar: | Máquina de encalhamento rígida automática do quadro,500mm Bobbin Rigid Stranding Machine,Máquina de encalhamento rígida do quadro 253RPM |
||
500 mm Bobbin Máquina automática de enxaguamento de fios e cabos rígidos 253RPM
1Aplicação
A máquina é utilizada principalmente para enrolar e compactar o sector de cobre ou alumínio ou o condutor redondo, bem como o condutor do sector pré-espiral, etc.O estrangulamento do quadro rígido é projetado com 1+6+12+18+24+30+36 Bobbin Cage.Bobbin: 500mm, 630mm, 710mm DIN 46397 padrão.
2Componente principal
2.1 Pagamento 1 conjunto
2.2 12.18B Fios rígidos 1 conjunto
2.3 Compactação e montagem de suportes para matrizes 1 conjunto
2.4 Máquina de gravação concêntrica 1 conjunto
2.5 Contador de metros 1 conjunto
2.6 Capstan (com caixa de 36 passos) 1 conjunto
2.7 Passagem por um banco de apoio 1 conjunto
2.8 Tipo de coluna de absorção 1 conjunto
2.10 Eje de transmissão 1 conjunto
2.11 Armário de comando elétrico 1 conjunto cada
3Características
3.1 Nós personalizamos esta máquina de enrolar tipo gaiola de acordo com os requisitos dos clientes.
3.2 Alta eficiência e velocidade, velocidade máxima da gaiola 253 RPM, velocidade máxima da linha 62,3 m/min.
3.3 Carregamento em grupo por bobinas utilizando piso hidráulico. Os carregadores laterais de carrinhos também são opcionais.
3.4 Capstan de rodas duplas de projeto inclinado adequado para cargas pesadas de compactação.
4Parâmetros técnicos
| Modelo (máquina de filamento rígido) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diâmetro do fio único | Cobre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alumínio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD máximo do condutor em cadeia | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 40 a 719 mm | 51-896 mm | 54-963 mm |
| 12 Gaiolas de bobinhos | 40 a 719 mm | 51-896 mm | 54-963 mm | |
| 18 Gaiolas de bobinos | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 A gaiola de caçadores de bobinhos | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 A gaiola para o encalço de bobinos | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocidade de rotação | 6 Gaiolas para o encalhamento | 2300,6 r/min | 180.1 r/min | 1500,6 r/min |
| 12 Gaiolas de bobinhos | 2300,6 r/min | 180.1 r/min | 1500,6 r/min | |
| 18 Gaiolas de bobinos | 208.5 r/min | 155 r/min | 1420,6 r/min | |
| 24 A gaiola de caçadores de bobinhos | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 A gaiola para o encalço de bobinos | 1610,8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstan | Diâmetro da roda Capstan | 2000 mm | 2000 mm | 2000 mm |
| Força máxima de arranque | 30 T | 30 T | 40 T | |
| Dispositivo pré-espiral | Pico | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Potência do motor | 90-180 kW | 110-180 kW | 130-180 kW | |
| Tamanho da bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobbin Central de Pagamento | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin de captação | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocidade linear máxima de arranque | 69 m/min | 69 m/min | 62 m/min | |
| Altura central | 1000 mm | 1100 mm | 1100 mm | |

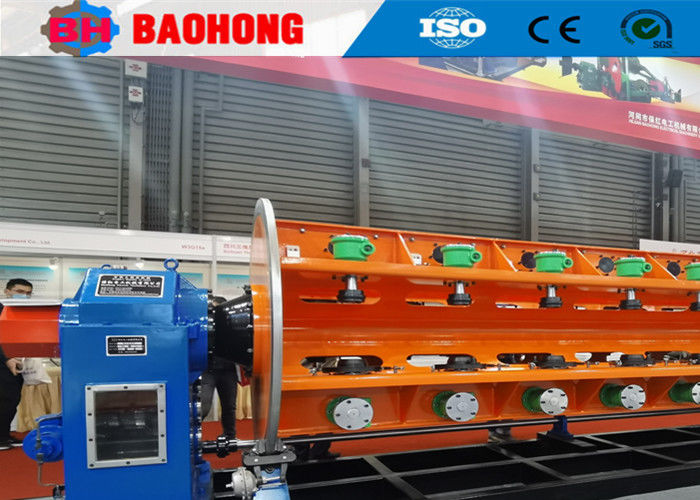

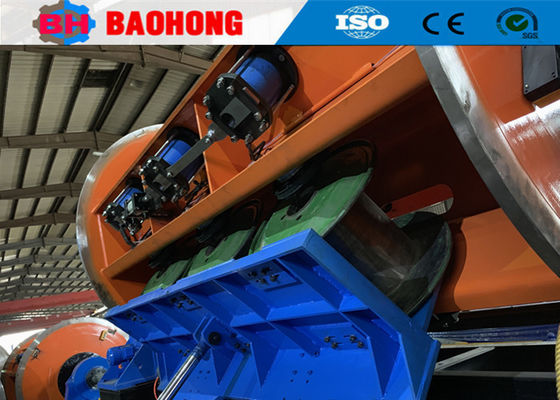

5Fotos.
6Fotos de embalagem.
7A nossa fábrica e a nossa empresa.
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
