Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Máquina de encalhamento rígida inteiramente auto | Especificações do carretel: | 500 / 630/710 |
|---|---|---|---|
| Aplicável a: | Encalhamento do cabo distribuidor de corrente e do condutor, | Método de carregamento: | Carga inferior lateral |
| Arranque de barragem: | Etapa-menos, ajustável | Marca: | BH |
| Cor da máquina: | De acordo com o pedido do cliente | ||
| Destacar: | máquina de encalhamento rígida do quadro,máquina de encalhamento do cabo de fio |
||
Máquina de Encordoamento Rígida Totalmente Automática, Máquina de Fabricação de Fios Elétricos
1. Aplicação
A máquina é utilizada principalmente para encordoamento e compactação de condutores de cobre ou alumínio do tipo setor ou redondo, bem como condutores de setor pré-espiralados, etc.Sistema de controle eletrônico separado, o sistema hidráulico controla a elevação e o abaixamento do suporte.
2. Componente principal
2.1 Pay-off (tipo eixo + tipo fixo)
2.2 Gaiola de encordoamento rígida
2.3 Suporte de matriz de compactação e montagem
2.4 Máquina de encintamento concêntrico
2.6 Cabrestante (com caixa de engrenagens de 36 passos)
2.7 Suporte de deslocamento
2.8 Tomada de bobina tipo coluna
2.9 Motor + redutor de velocidade
2.10 Eixo de transmissão
2.11 Armário de controle elétrico (armário principal e armário de operação)
3. Características
3.1 Personalizamos esta máquina de encordoamento tipo gaiola de acordo com os requisitos dos clientes.
3.2 O carregamento e descarregamento são de posicionamento automático, o que é uma operação muito simples.
3.3 Carregamento do grupo de bobinas usando o tipo hidráulico de chão. Carregadores de carrinho laterais também são opcionais.
3.4 O sistema de posicionamento lento garante o ângulo preciso de carregamento e descarregamento.
3.5 Freio pneumático tipo disco para gaiola.
3.6 PLC Equipado, opcional.
4. Dados técnicos
| Modelo (Máquina de Encordoamento Rígida) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diâmetro do fio único | Cobre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alumínio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD máximo do condutor encordoado | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Passo de encordoamento | Gaiola de encordoamento de 6 bobinas | 40-719 mm | 51-896 mm | 54-963 mm |
| Gaiola de encordoamento de 12 bobinas | 40-719 mm | 51-896 mm | 54-963 mm | |
| Gaiola de encordoamento de 18 bobinas | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Gaiola de encordoamento de 24 bobinas | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Gaiola de encordoamento de 30 bobinas | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocidade de rotação | Gaiola de encordoamento de 6 bobinas | 230,6 r/min | 180,1 r/min | 150,6 r/min |
| Gaiola de encordoamento de 12 bobinas | 230,6 r/min | 180,1 r/min | 150,6 r/min | |
| Gaiola de encordoamento de 18 bobinas | 208,5 r/min | 155 r/min | 142,6 r/min | |
| Gaiola de encordoamento de 24 bobinas | 179 r/min | 130,1 r/min | 122,3 r/min | |
| Gaiola de encordoamento de 30 bobinas | 161,8 r/min | 115,9 r/min | 102,7 r/min | |
| Cabrestante | Diâmetro da roda do cabrestante | 2000 mm | 2000 mm | 2000 mm |
| Força máxima de tração | 30 T | 30 T | 40 T | |
| Dispositivo pré-espiral | Passo | 500-2500mm | 500-2500mm | 500-2500mm |
| Potência do motor | 90-180 KW | 110-180 KW | 130-180 KW | |
| Tamanho da bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobina de pagamento central | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobina de recolhimento | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocidade linear máxima de tração | 69 m/min | 69 m/min | 62 m/min | |
| Altura central | 1000 mm | 1100 mm | 1100 mm | |

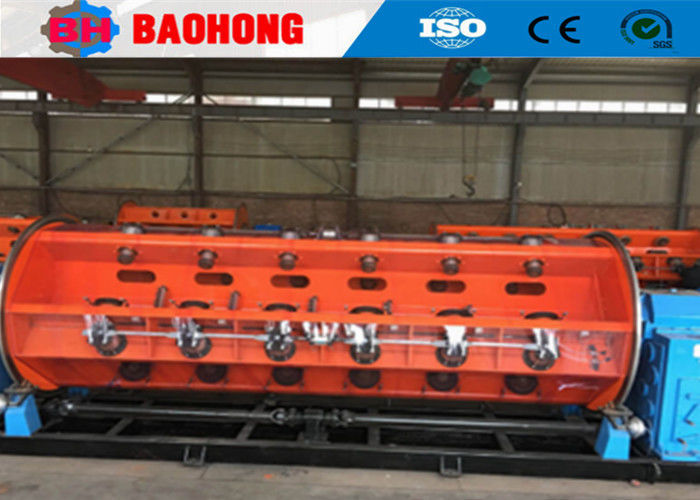

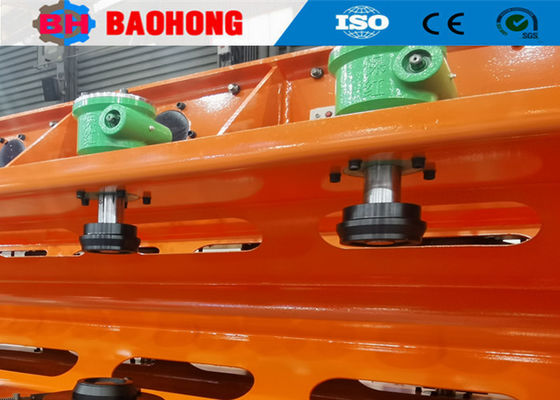

5. Fotos
6. Fotos de embalagem
7. Nossa fábrica e introduções
Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006. Nossa empresa está localizada na Zona de Desenvolvimento Econômico da cidade de Hejian, província de Hebei, tem sido o maior fabricante profissional de máquinas de encordoamento de fios e máquinas de colocação em camadas no norte da China.
Desde 2006, contando com o cuidado e o apoio de nossos clientes, a Baohong Machinery tem se dedicado à pesquisa e desenvolvimento de máquinas de encordoamento de fios e máquinas de colocação em camadas e fez grandes melhorias. Agora, nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de encordoamento rígidas JLK para ser um processamento de linha de montagem na China, e também desenvolvemos de forma independente as linhas de encordoamento Bow skip JGB, as linhas de cablagem tipo Bow skip CGB e as linhas de colocação em camadas tipo Cradle de alta velocidade CLY.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10.000 metros quadrados, oficina de produção de 8.000 metros quadrados. Nossa empresa tem 60 funcionários, incluindo 10 funcionários de P&D. O valor da produção anual é superior a 10 milhões de dólares atualmente, e se desenvolveu em um dos fabricantes de máquinas de encordoamento mais importantes da China.
