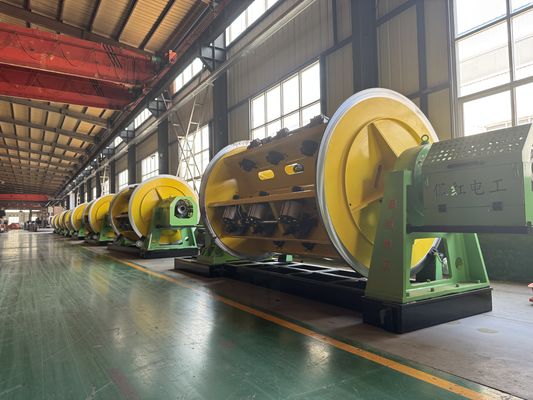

630 Rigid Type Stranding Machine For Aluminum & Copper Wire

630 Máquina de Torção Tipo Rígido para Fio de Alumínio e Cobre

1. Aplicação

Esta máquina é usada principalmente para a torção sem torção de cabos de alumínio com núcleo de aço (ACSR) de grande seção transversal e longo comprimento e condutores de liga de alumínio. Também pode ser aplicada à torção sem torção e compactação de condutores de cobre com núcleos redondos, de formato especial e em setor.

2. Componente principal

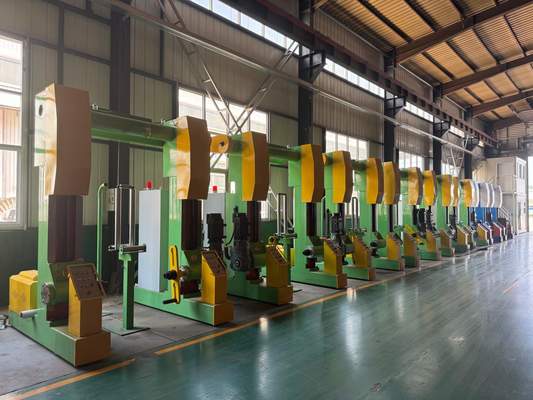

2.1 Suporte de desenrolamento de Φ630 1 conjunto

2.2 Suporte de guia de fio tipo # 1 conjunto

2.3 Torcedora 6B, 12B, 18B 3 conjuntos

2.4 Matriz de montagem de fio e dispositivo de compactação 3 conjuntos

2.5 Contador de metros (Mecânico, Eletrônico) 1 conjunto

2.6 Polia motriz dupla forte de Φ 2000 1 conjunto

2.7 Bobinador tipo coluna de Φ 2500 com travessia 1 conjunto

2.8 Sistema de controle elétrico 1 conjunto

2.9 Sistema de proteção de segurança 4 conjuntos

3. Características

3.1 A máquina inteira é acionada por motor independente, e cada seção da gaiola e da polia motriz são acionadas por um servo motor síncrono de ímã permanente separado. A gaiola é acionada para girar através de uma caixa de engrenagens dedicada, o que simplifica a estrutura em comparação com a torcedora tipo rígido tradicional acionada por eixo de ligação no solo e torna a manutenção do equipamento mais conveniente.

3.2 O controle de toda a máquina adota o PLC das séries Siemens e Inovance, e vários parâmetros do processo de produção são definidos através da tela sensível ao toque. Cada seção da gaiola e da polia motriz é acionada por um servo motor Jiangsu Zhima, e o driver do motor é um dispositivo conversor de frequência. Para garantir a precisão da transmissão, o motor de transmissão adota um encoder de grade para feedback, e toda a máquina adota um método de comunicação de barramento para garantir a precisão da transmissão do sinal. Na produção real, os usuários definem os parâmetros do processo, como o passo de cada seção da gaiola e a velocidade da linha de produção na tela sensível ao toque, de acordo com as especificações do cabo necessárias. Ao iniciar, a velocidade de cada parte de transmissão é calculada automaticamente pelo PLC para garantir a sincronização de toda a máquina e a precisão do passo do fio torcido, e para alcançar a regulação de velocidade contínua de toda a máquina. O sistema de controle eletrônico possui tecnologia avançada, operação conveniente e operação confiável.

3.3 O princípio do pulso é usado para detectar quebra de fio, o que pode determinar com precisão o sinal de quebra de fio de qualquer bobina em cada seção da gaiola, garantindo a precisão da detecção. Através da exibição na tela sensível ao toque, o operador pode resolver rapidamente o problema e iniciar a próxima operação.

3.4 A máquina usa o controlador programável PLC Inovance e barramento de campo para comandar e coordenar unificadamente o status de trabalho de todas as partes da máquina, e usa um conversor de frequência para controlar o início e a operação do motor AC. A tela sensível ao toque Inovance é usada para definir e exibir vários parâmetros de processo. O sistema de controle eletrônico é tecnologicamente avançado, fácil de operar e confiável em operação.

4. Parâmetros técnicos principais

5.Fotos

6. Foto da embalagem

7. Introdução à nossa fábrica e empresa

A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006. Nossa empresa está localizada na Zona de Desenvolvimento Econômico da Cidade de Hejian, Província de Hebei, e tem sido o maior fabricante profissional de máquinas de torção e máquinas de assentamento de fios no Norte da China.

Desde 2006, contando com o cuidado e apoio de nossos clientes, a Baohong Machinery tem se dedicado à pesquisa e desenvolvimento de máquinas de torção e máquinas de assentamento de fios e tem feito grandes melhorias. Agora nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de torção rígida JLK para processamento em linha de montagem na China, e também desenvolvemos independentemente as linhas de torção JGB Bow skip, as linhas de cablagem tipo CGB Bow skip e as linhas de assentamento CLY High speed Cradle type.

Agora, a Hejian Baohong Electrical Machinery Co., Ltd. cobre uma área de 10000 metros quadrados, com oficina de produção de 8000 metros quadrados. Nossa empresa tem 60 funcionários, incluindo 10 funcionários de P&D. O valor de produção anual é superior a 10 milhões de dólares atualmente, e se desenvolveu em um dos mais importantes Fabricantes de Máquinas de Torção na China.
