Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | A bobina inteligente de automóveis de automóveis de automóveis de automóvel JLK-630/1+6+12+18+24 com | Material: | Cabos de cobre, algodão e aço |
|---|---|---|---|
| Uso: | ADVADO | D.O. do condutor encalhado: | φ45 milímetro |
| Forma: | Forma automática da máquina | Força máxima do transporte-fora: | 15t |
| Cor: | Requisito do cliente | Garantia: | 12 meses |
Coiler inteligente totalmente automático JLK-630/1+6+12+18+24 com motor separado
1Aplicação
Esta máquina é utilizada principalmente para a produção de fio de alumínio de tronco de aço de grande secção e grande comprimento e cobre, alumínio e
O produto é fabricado a partir de uma mistura de alumínio e de alumínio, com um teor de alumínio superior a 0,5% em peso, com um teor de alumínio superior a 0,5% em peso.
Núcleos de condutores em forma de setor.
2Principais parâmetros técnicos
| Modelo (máquina de filamento rígido) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| Diâmetro do fio único | Cobre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alumínio | φ1,8-5 mm | φ1,8-5 mm | φ1,8-5 mm | |
| OD máximo do condutor em cadeia | φ15 mm | φ25 mm | φ45 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 60 a 500 mm | 60 a 500 mm | 60 a 500 mm |
| 12 Gaiolas de bobinhos | 75 a 560 mm | 75 a 560 mm | ||
| 18 Gaiolas de bobinos | 92-680 mm | |||
| 24 A gaiola de caçadores de bobinhos | 108-790 mm | |||
| Velocidade de rotação | 6 Gaiolas para o encalhamento | 258 r/min | 258 r/min | 258 r/min |
| 12 Gaiolas de bobinhos | 236 r/min | 236 r/min | ||
| 18 Gaiolas de bobinos | 202 r/min | |||
| 24 A gaiola de caçadores de bobinhos | 176 r/min | |||
| Capstan | Diâmetro da roda Capstan | 1250 mm | 1600 mm | 2000 mm |
| Força máxima de arranque | 8 T | 10 T | 15 T | |
| Tamanho da bobina | PND630 | PND630 | PND630 | |
| Bobbin Central de Pagamento | PND630 | PND630 | PND630 | |
| Bobbin de captação | 1800 mm | 2500 mm | 2500 mm | |
| Velocidade linear máxima de arranque | 35 m/min | 40 m/min | 50 m/min | |
| Altura central | 1000 mm | 1100 mm | 1100 mm | |
3- Principal. Características
3.1 Toda a máquina é accionada pelo motor independente e cada secção da gaiola e do capstan é accionada por um ímã permanente separado.
motor servomotor síncrono. A gaiola é conduzida para girar através de uma caixa de velocidades dedicada, o que simplifica a estrutura em comparação com a terra tradicional
A ligação do eixo é impulsionada por um filamento rígido e torna a manutenção do equipamento mais conveniente.
3.2 O comando de toda a máquina adota um PLC da série Inovance e vários parâmetros do processo de produção são definidos através do ecrã táctil.
Cada secção da gaiola e capstan são acionados por um servomotor Jiangsu Zhima, e o motor driver é um dispositivo de conversão de frequência.
O motor de transmissão adota um feedback do codificador de grelha e toda a máquina adota um método de comunicação de bus para
A produção real é realizada através da fixação dos parâmetros do processo, tais como o passo de cada secção da gaiola e o
A velocidade da linha de produção no ecrã táctil de acordo com as especificações do cabo exigidas.
A parte é calculada automaticamente pelo PLC para assegurar a sincronização de toda a máquina e a precisão do passo do fio torcido, e para
O sistema de controlo electrónico tem tecnologia avançada, operação conveniente e
operação fiável.
3.3 O princípio de pulso é utilizado para detectar a quebra de arame, o que permite determinar com precisão o sinal de quebra de arame de qualquer bobina em cada secção do
O operador pode resolver rapidamente o problema e iniciar o próximo arranque através da exibição no ecrã táctil.
- Não, não.
3.4 A máquina utiliza um controlador programável Inovance e um autocarro de campo para controlar e coordenar de forma unificada o estado de funcionamento de todas as partes da máquina
A Inovance utiliza uma tela sensível ao toque para definir e exibir
O sistema de controlo electrónico é tecnologicamente avançado, fácil de operar e de funcionamento fiável.
3.5 O controlo mecânico e elétrico desta estrutura adota o processo de carregamento e descarregamento de bobinas totalmente automático actualmente mais avançado do mundo.
A China, que melhora muito a eficiência do trabalho de carregamento e descarregamento de bobinas!
4Principais componentes
4.1 Φ630 Suporte de pagamento
4.2 #tipo de suportes de guia de fios
4.3 6B, 12B, 18B, 24B
4.4 Dispositivo de moagem e compactação de arame
4.5 Contador de medidores horizontais ((Mecânico, Eletrônico)
4.6 Φ 2000 forte duplo capstano
4.7 Suporte de captação e retorno Φ2500 montado no topo
4.8 Sistema de controlo elétrico
4.9 Sistema de protecção de segurança
4.10 Sistema de carregamento de bobina horizontal montado lateralmente

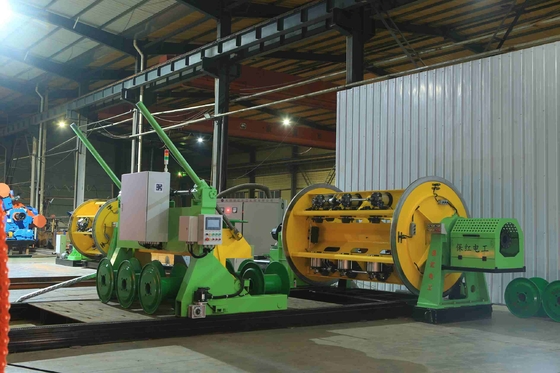

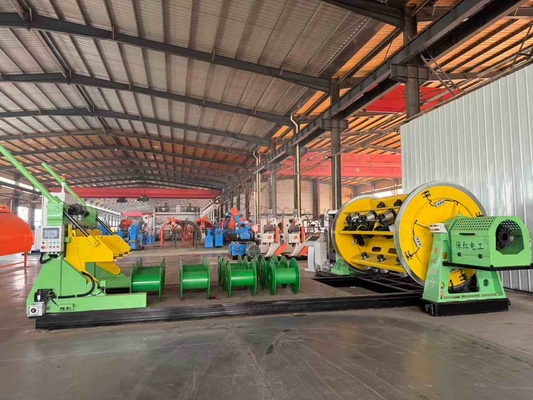

5.Fotos
6Fotos de embalagem.
7A nossa fábrica e a nossa empresa
A Hebei Baohong Electrical Machinery Co., Ltd. foi fundada em 1 de agosto de 2006.
que fica no centro triangular de Pequim, Tianjin e Shijiazhuang, a empresa goza de transporte conveniente e abundante ferro e aço
A empresa desenvolveu-se durante 18 anos, começando com a produção de produtos da série de máquinas de enxaguante.
A empresa desenvolve e desenvolve continuamente novas tecnologias e processos, alcançando
crescimento e evolução gradual para uma entidade económica abrangente com tecnologia de fabrico avançada, forte capacidade de produção, e
As redes de vendas cobrem todo o país e o exterior.
A empresa abrange uma área de fábrica de 30.000 metros quadrados, com mais de 100 funcionários, incluindo 12 engenheiros mecânicos e elétricos,
A indústria de processamento de minério de ferro e seus equipamentos totalizam mais de 60 milhões de yuans.
pesquisa, desenvolvimento e melhoria de processos, a empresa tornou-se o único fabricante na China que produz jaula JLK
Unidades de série de máquinas de enrolamento numa linha de montagem.
