Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Máquina de encalhamento rígida | Utilização: | Encalhamento |
|---|---|---|---|
| Encalhando materiais: | Steel/Cu/Al | Condição: | Novos |
| Vantagem: | Fabricante direto | Voltagem: | 380 V, 50 Hz, 3 fases/personalizado |
| OEM OU NÃO: | OEM | Cor da máquina: | Opcional |
| Destacar: | strander rígido do quadro,máquina de encalhamento do cabo de fio |
||

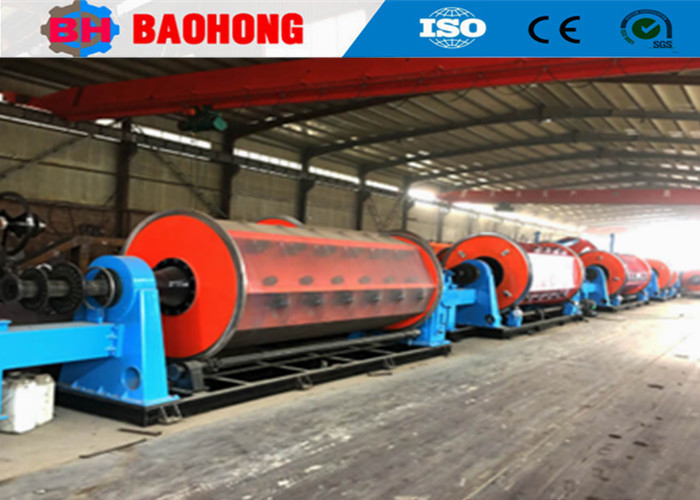

630/12+18+24 Máquina de enxaguamento rígido, Máquina de fabricação de cabos de fio
1. Utilização de máquinas de filamento rígido
A máquina de filamento rígido é usada para torcer e compactar os condutores redondos ou setoriais, bem como para pré-espiral dos condutores divididos.condutor de cobre de 15 mm a 1500 mm de alumínio e condutor de cobreTambém era usado para produzir camadas de blindagem de arame de aço.
A grande máquina de dobrar é usada para dobrar a chapa de aço para a estrutura do quadro.Também todas as estruturas são soldadas para o tubo de parede espessa do centroToda a estrutura é forte e bonita.
Depois, toda a estrutura será mecanizada no grande torno horizontal, que é grande o suficiente para mecanizar todas as peças em uma única etapa, sem mudar uma extremidade para a outra.Este processo manterá a concentricidade de toda a estrutura, prolongar a vida útil dos rolamentos das duas extremidades.
Este torno vertical de coluna dupla é utilizado para girar o disco grande da máquina de colocação do tipo berço e o capstan da máquina de enrolamento.Esta máquina pode girar e polir as ranhuras para proteger o cabo e manter a mesma força hual-off.
2Parâmetros técnicos
|
Modelo (máquina de filamento rígido)
|
JLK-500 | JLK-630 | JLK-710/720 | |
| Diâmetro do fio único | Cobre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alumínio | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
|
OD máximo do condutor em cadeia
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 40 a 719 mm | 51-896 mm | 54-963 mm |
| 12 Gaiolas de bobinhos | 40 a 719 mm | 51-896 mm | 54-963 mm | |
| 18 Gaiolas de bobinos | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 A gaiola de caçadores de bobinhos | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 A gaiola para o encalço de bobinos | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocidade de rotação | 6 Gaiolas para o encalhamento | 2300,6 r/min | 180.1 r/min | 1500,6 r/min |
| 12 Gaiolas de bobinhos | 2300,6 r/min | 180.1 r/min | 1500,6 r/min | |
| 18 Gaiolas de bobinos | 208.5 r/min | 155 r/min | 1420,6 r/min | |
| 24 A gaiola de caçadores de bobinhos | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 A gaiola para o encalço de bobinos | 1610,8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstan | Diâmetro da roda Capstan | 2000 mm | 2000 mm | 2000 mm |
| Força máxima de arranque | 30 T | 30 T | 40 T | |
| Dispositivo pré-espiral | Pico | 500-2500 mm | 500-2500 mm | 500-2500 mm |
|
Potência do motor
|
90-180 kW | 110-180 kW | 130-180 kW | |
|
Tamanho da bobina
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
Bobbin Central de Pagamento
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Bobbin de captação
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
Velocidade linear máxima de arranque
|
69 m/min | 69 m/min | 62 m/min | |
|
Altura central
|
1000 mm | 1100 mm | 1100 mm | |
3Fotos.
4Fotos de embalagem.
5A nossa fábrica e a nossa empresa
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
