Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Máquina espiral da armadura do cabo da tira | Tamanhos de bobina aplicáveis: | 400 mm, 500 mm, 630 mm, etc. |
|---|---|---|---|
| Tipo de máquina: | Tipo planetário | Diâmetro do fio: | 1.5-2,5mm |
| Diâmetro do eixo tracionador: | 2000 mm | Materiais aplicáveis: | Aço/Cu/Al |
| Marca do rolamento: | NSK | Período de garantia: | Solicitação do cliente |
| Destacar: | Máquina espiral da armadura do cabo da tira,máquina da armadura do cabo de 500 milímetros,NSK que carrega a máquina da armadura do cabo |
||

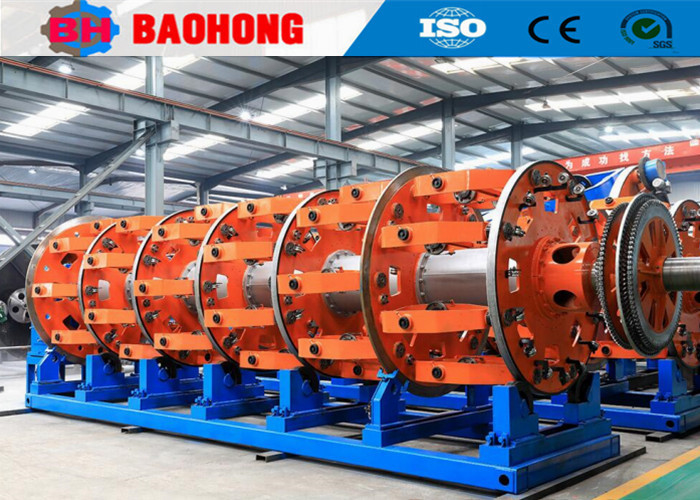

Máquina de blindagem de cabo de tira espiral de 500 mm NSK
1Aplicação
Esta máquina é usada principalmente para blindar arame de aço único ou duplo em torno do cabo, ou para fabricar grandes seções de fios de aço.A máquina adota um controlador programável e um ecrã táctil para controlar e coordenar o estado de funcionamento elétrico de toda a máquina e de cada parte.definido e modificado na tela sensível ao toqueO dispositivo de regulação de velocidade de frequência variável é usado para controlar a velocidade de arranque e funcionamento do motor AC. O sistema de controlo elétrico tem tecnologia avançada,operação conveniente e operação confiável.
2. Principais componentes
Filamento central, mangueira de blindagem, suportador de matrizes, dispositivo de fixação, dispositivo de tração, contador de medidores, dispositivo de captação, sistema de transmissão e sistema de controlo eléctrico.
3Principais características
3.1 Cabinet type touch screen operation desk, which is convenient for operation and beautiful in form. Uma mesa de operação de tela táctil de tipo gabinete, que é conveniente para a operação e bonita na forma.
3.2 O reforço é adicionado ao suporte frontal da máquina principal para aumentar a estabilidade.
3.3 A base do fio é ligada ao suporte frontal da máquina principal, que tem uma integração mais forte e uma melhor rigidez mecânica.
4Parâmetros técnicos
Modelo (máquina de blindagem de arame de aço) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diâmetro do fio de aço | 1 a 2,5 mm | 1 a 2,5 mm | 1 a 2,5 mm | 1 a 2,5 mm | |
| DSO máxima em naufrágio | 40 mm | 55 mm | 60 mm | 70 mm | |
| Arranque de barragem | 24 A gaiola de caçadores de bobinhos |
38-752 | 51 a 942 | 63- 1144 | 500-4120 |
36 Caixa de encalhamento de bobinos |
38-752 | 51 a 942 | 63- 1144 | 500-4120 | |
42 Gaiolas de barbear |
38-752 | 51 a 942 | 63- 1144 | 500-4120 | |
| 48 Gaiolas de barbear | 38-752 | 51 a 942 | 63- 1144 | 500-4120 | |
| Velocidade de rotação | 24 A gaiola de caçadores de bobinhos | 98 r/min | 90 r/min | 68,3 r/min | 55 r/min |
| 36 Caixa de encalhamento de bobinos | 88 r/min | 80 r/min | 58,3 r/min | 45 r/min | |
| 42 Gaiolas de barbear | 78 r/min | 70 r/min | 48,3 r/min | 35 r/min | |
| 48 Gaiolas de barbear | 68 r/min | 60 r/min | 38,3 r/min | 28 r/min | |
Capstan |
Diâmetro da roda Capstan | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Força máxima de arranque | 10T | 15T | 15T | 20T | |
Potência do motor |
45 kW | 55 kW | 55 kW | 75 kW | |
Tamanho da bobina |
315 mm | 400 mm | 500 mm | 630 mm | |
Bobbin Central de Pagamento |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Levanta o Bobbin. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Velocidade linear máxima de arranque |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Altura central |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5Fotos.
6Foto de embalagem.
7.Nossa fábrica e apresentação
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
