Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | A armadura do fio de aço faz à máquina o tipo do berço | Forma: | Planetas e Sol |
|---|---|---|---|
| Materiais: | aço | Cebolinhas: | 400 mm, 500 mm, 630 mm, etc. |
| Especificação do diâmetro de fio: | 10,5-2,5 mm | Poder (630): | 75 kW |
| Diâmetro de roda do eixo tracionador (500/400): | 2000 mm | Período de equipamento: | Personalizado para o cliente |
| Destacar: | máquina de aço da armadura da fita,fita automatizada que coloca a máquina |
||

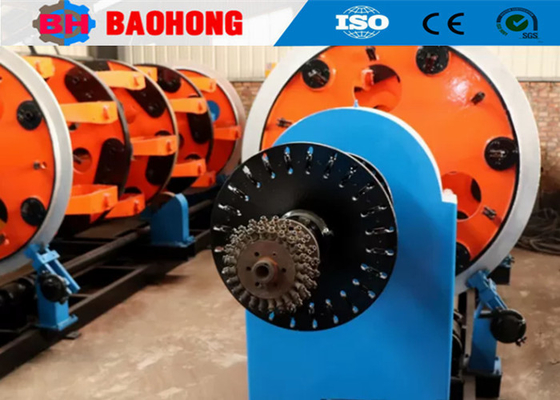

Máquinas de blindagem de arame de aço tipo berço Alta velocidade de rotação
1Aplicação
Esta máquina de alta velocidade é utilizada principalmente para enrolar fios de cobre, fios de alumínio, fios de aço, ACSR e cordas de arame.pode ser usado para núcleos de isolamento e alguns processos de filamento de cabo de controleE uma armadura de arame de aço.
2Tecnologia de processamento
A grande máquina de dobrar é usada para dobrar a chapa de aço para a estrutura do quadro.Também todas as estruturas são soldadas para o tubo de parede espessa do centroToda a estrutura é forte e bonita.
Após o processo de solda, toda a estrutura é aquecida no forno de recozimento, o que elimina as tensões internas.
Depois, toda a estrutura será mecanizada no grande torno horizontal, que é grande o suficiente para mecanizar todas as peças em uma única etapa, sem mudar uma extremidade para a outra.Este processo manterá a concentricidade de toda a estrutura, prolongar a vida útil dos rolamentos das duas extremidades.
A máquina de perfuração de buracos profundos e de perforação pode girar os furos instalados para os dispositivos de fixação.que mantém os dois buracos na mesma concentricidadeA concentricidade reduz a taxa de quebra do fio e prolonga o rolamento do dispositivo de fixação.
Este torno vertical de coluna dupla é utilizado para girar o disco grande da máquina de colocação do tipo berço e o capstan da máquina de enrolamento.Esta máquina pode girar e polir as ranhuras para proteger o cabo e manter a mesma força hual-off.
Máquina de fresagem de grande porte do tipo planador, utilizada para fresar o chassi principal da gaiola principal de enfiamento e o chassi de captação e de desembolso.A grande máquina de fresagem do tipo planadora pode garantir que cada superfície plana seja usinada de uma vez para manter a distribuição de altura homogênea da superfície usinada pela máquina de fresagemTudo isto permitirá que toda a máquina funcione sem problemas.
A máquina de equilíbrio dinâmico é o principal equipamento de produção para produzir o equipamento de fio e cabo de corrida rápida, especialmente a gaiola de enxaguamento de estrutura rígida e a gaiola de enxaguamento tubular.O processo de usinagem da gaiola de enxaguante levará a uma força excêntrica diferenteApós a correcção, a gaiola de enxaguamento atenderá facilmente ao requisito de rotação de alta velocidade e aumentará a vida útil.
O forno de recozimento elétrico é indispensável para a produção de máquinas de fabricação de fios e cabos, em especial as máquinas de enrolamento de estrutura rígida e as máquinas de enrolamento tubular.A tensão interna da gaiola principal é grande quando é soldada.Este processo de produção irá garantir que a gaiola de enxaguamento sem deformação e fratura para melhorar a qualidade interna.
3Parâmetros técnicos
Modelo (máquina de blindagem de arame de aço) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diâmetro do fio de aço | 1 a 2,5 mm | 1 a 2,5 mm | 1 a 2,5 mm | 1 a 2,5 mm | |
| DSO máxima em naufrágio | 40 mm | 55 mm | 60 mm | 70 mm | |
| Arranque de barragem | 24 A gaiola de caçadores de bobinhos |
38-752 | 51 a 942 | 63- 1144 | 500-4120 |
36 Caixa de encalhamento de bobinos |
38-752 | 51 a 942 | 63- 1144 | 500-4120 | |
42 Gaiolas de barbear |
38-752 | 51 a 942 | 63- 1144 | 500-4120 | |
| 48 Gaiolas de barbear | 38-752 | 51 a 942 | 63- 1144 | 500-4120 | |
| Velocidade de rotação | 24 A gaiola de caçadores de bobinhos | 98 r/min | 90 r/min | 68,3 r/min | 55 r/min |
| 36 Caixa de encalhamento de bobinos | 88 r/min | 80 r/min | 58,3 r/min | 45 r/min | |
| 42 Gaiolas de barbear | 78 r/min | 70 r/min | 48,3 r/min | 35 r/min | |
| 48 Gaiolas de barbear | 68 r/min | 60 r/min | 38,3 r/min | 28 r/min | |
Capstan |
Diâmetro da roda Capstan | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Força máxima de arranque | 10T | 15T | 15T | 20T | |
Potência do motor |
45 kW | 55 kW | 55 kW | 75 kW | |
Tamanho da bobina |
315 mm | 400 mm | 500 mm | 630 mm | |
Bobbin Central de Pagamento |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Levanta o Bobbin. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Velocidade linear máxima de arranque |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Altura central |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
4Fotos.
5Foto de embalagem.
6.Nossa fábrica e apresentação
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
