Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Máquina da armadura do cabo de fio de aço | Maneiro de controlo: | Controle por PLC |
|---|---|---|---|
| Use for: | Steel wire armouring | Traction Wheel Diameter (500/400): | 2000 mm |
| Wire Dia.: | 1.5-2.5mm | Hs code: | 847940 |
| Bearing brand: | NSK | Color: | Optional |
| Destacar: | Máquina da armadura do controle do PLC,Cabo blindado miliampère da torção traseira,Máquina de aço do fio do cabo do berço |
||

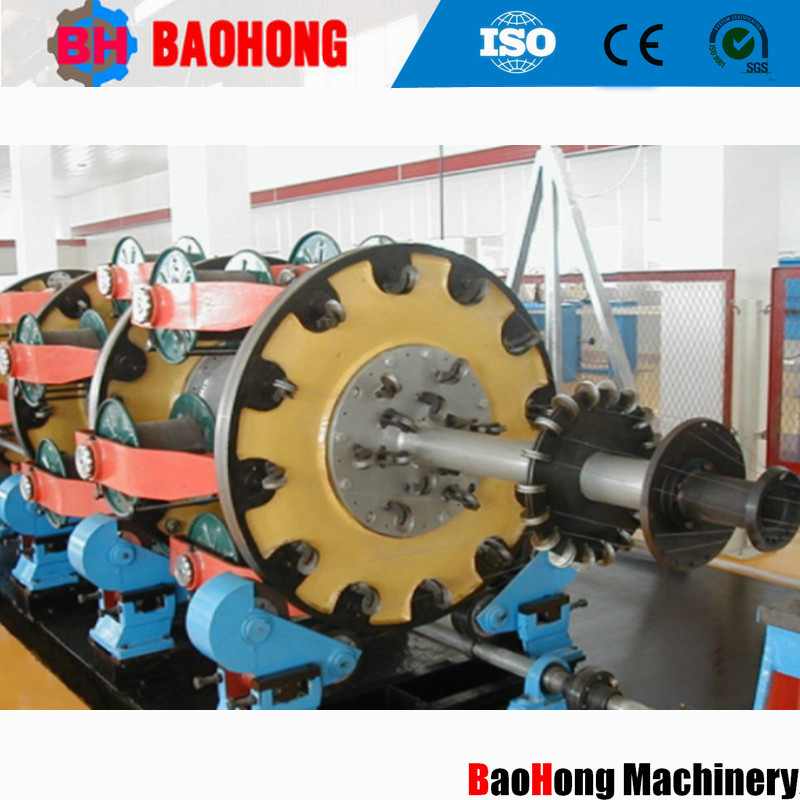

Máquina de blindagem de arame de aço com controlo por PLC, tipo de berço de torção traseira 100%
1Aplicação
A máquina é utilizada principalmente para a produção de fios de fibras de alumínio com núcleo de aço, para o enrolamento e prensagem de condutores de sector, para o enrolamento e o desenrolamento e prensagem de condutores redondos,e armaduras de arame de aço etc..A unidade de equipamento está equipada com interface homem-máquina,PLC + forma de tela sensível ao toque, cada parâmetro de operação pode ser exibido e definido,A porta de conexão do computador está equipada para realizar a alocação unificada de big data.
2.Principais componentes
2.1.Pago-de-estand 1 set
2.2.Rígido strander 1 conjunto cada
2.3. Contador de medidores inteligente 1 set
2.4. Forte duplo capstan 1 conjunto
2.5Motor principal + reductor 1 conjunto
2.6.Sistema de recolha de colunas com travessia 1 conjunto
2.7- Sistema de transmissão mecânica 1 conjunto
2.8Sistema de controlo eléctrico 1
2.9- Cercas de segurança tipo parede 3 conjuntos
2.10.Cabeça de blindagem de aço + dispositivo de tubo interno 1 conjunto
3Parâmetros técnicos
Modelo (máquina de blindagem de arame de aço) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diâmetro do fio de aço | 1 a 2,5 mm | 1 a 2,5 mm | 1 a 2,5 mm | 1 a 2,5 mm | |
| DSO máxima em naufrágio | 40 mm | 55 mm | 60 mm | 70 mm | |
| Arranque de barragem | 24 A gaiola de caçadores de bobinhos |
38-752 | 51 a 942 | 63- 1144 | 500-4120 |
36 Caixa de encalhamento de bobinos |
38-752 | 51 a 942 | 63- 1144 | 500-4120 | |
42 Gaiolas de barbear |
38-752 | 51 a 942 | 63- 1144 | 500-4120 | |
| 48 Gaiolas de barbear | 38-752 | 51 a 942 | 63- 1144 | 500-4120 | |
| Velocidade de rotação | 24 A gaiola de caçadores de bobinhos | 98 r/min | 90 r/min | 68,3 r/min | 55 r/min |
| 36 Caixa de encalhamento de bobinos | 88 r/min | 80 r/min | 58,3 r/min | 45 r/min | |
| 42 Gaiolas de barbear | 78 r/min | 70 r/min | 48,3 r/min | 35 r/min | |
| 48 Gaiolas de barbear | 68 r/min | 60 r/min | 38,3 r/min | 28 r/min | |
Capstan |
Diâmetro da roda Capstan | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Força máxima de arranque | 10T | 15T | 15T | 20T | |
Potência do motor |
45 kW | 55 kW | 55 kW | 75 kW | |
Tamanho da bobina |
315 mm | 400 mm | 500 mm | 630 mm | |
Bobbin Central de Pagamento |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Levanta o Bobbin. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Velocidade linear máxima de arranque |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Altura central |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
4Fotos.
5Foto de embalagem.
6.Nossa fábrica e apresentação
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
