Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do equipamento: | Máquina de fixação de fios rígidos de cabo de 440 V com carga lateral para baixo | Material: | Cobre, Alumínio |
|---|---|---|---|
| Especificações da bobina: | 500/630/710/720 | Máx. OD preso: | φ35-55mm |
| Dispositivo pré-espiral (pitch): | 500-2500 mm | Período de garantia: | 1 ano |
| Carretel do pagamento-fora do centro: | 1600*800*80 | Cor do equipamento: | Opcional |
| Destacar: | Fabricação de cabos Strander rígido,Máquina de encalhamento de carregamento inferior lateral do fio,Máquina de encalhamento rígida do cabo |
||

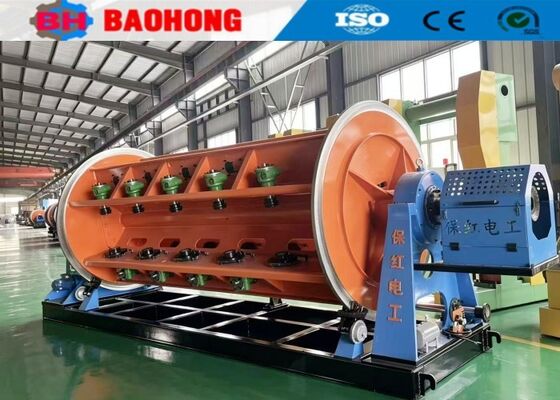

440V Máquina de Torção Rígida para Fabricação de Cabos com Carregamento Lateral Inferior
É utilizada para a torção e compactação de condutores em forma de leque, torção e trefilação de condutores circulares, e pré-torção e torção de núcleo de condutor. Usada principalmente para cabos de cobre e alumínio com sistema de fio torcido, prensado em leque, prensado e trefilado em condutor redondo, segmentos de condutor, fios torcidos pré-prensados.
2. Características
2.1 Todas as gaiolas, cabeçotes de pré-espiralização, cabeçote de fita, tracionador e bobinador são acionados separadamente.
2.2 Todas as bobinas podem ser carregadas/descarregadas simultaneamente por equipamento de carregamento automático, reduzindo assim o tempo de carregamento/descarregamento para no máximo 30 minutos.
2.3 Tensão de retrocesso constante da bobina alcançada por válvula eletropneumática e rotação de bobina única é eletronicamente detectada para manter tensão consistente por sistema de controle de motor positivo ou equipamento mecânico passivo.
2.4 Vários tamanhos de bobina disponíveis (500, 630, 710, etc.)
2.5 Múltiplos hosts com múltiplos números de gaiola ((6, 12, 18, 24, 30)) opcionais.
3. Sistema de transmissão e controle elétrico
3.1 Fonte de alimentação: De acordo com os requisitos do cliente
3.2 Temperatura ambiente: ≤40℃
3.3 O motor principal é acionado por motor de frequência variável CA e controlado por inversor.
3.4 Inversor:
3.5 Componentes elétricos de baixa tensão principais:
3.6 Motor:
3.7 PLC, tela sensível ao toque
4. Dados técnicos principais
| Modelo (Máquina de Torção Rígida) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diâmetro do fio único | Cobre | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Alumínio | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm | |
| OD máximo do condutor torcido | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Passo de Torção | Gaiola de Torção de 6 Bobinas | 40-719 mm | 51-896 mm | 54-963 mm |
| Gaiola de Torção de 12 Bobinas | 40-719 mm | 51-896 mm | 54-963 mm | |
| Gaiola de Torção de 18 Bobinas | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Gaiola de Torção de 24 Bobinas | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Gaiola de Torção de 30 Bobinas | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Velocidade de Rotação | Gaiola de Torção de 6 Bobinas | 230.6 rpm | 180.1 rpm | 150.6 rpm |
| Gaiola de Torção de 12 Bobinas | 230.6 rpm | 180.1 rpm | 150.6 rpm | |
| Gaiola de Torção de 18 Bobinas | 208.5 rpm | 155 rpm | 142.6 rpm | |
| Gaiola de Torção de 24 Bobinas | 179 rpm | 130.1 rpm | 122.3 rpm | |
| Gaiola de Torção de 30 Bobinas | 161.8 rpm | 115.9 rpm | 102.7 rpm | |
| Tracionador | Diâmetro da Roda do Tracionador | 2000 mm | 2000 mm | 2000 mm |
| Força Máxima de Tração | 30 T | 30 T | 40 T | |
| Dispositivo de Pré-espiral | Passo | 500-2500mm | 500-2500mm | 500-2500mm |
| Potência do Motor | 90-180 KW | 110-180 KW | 130-180 KW | |
| Tamanho da Bobina | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobina de Alimentação Central | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobina de Recolhimento | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Velocidade Linear Máxima de Tração | 69 m/min | 69 m/min | 62 m/min | |
| Altura Central | 1000 mm | 1100 mm | 1100 mm | |

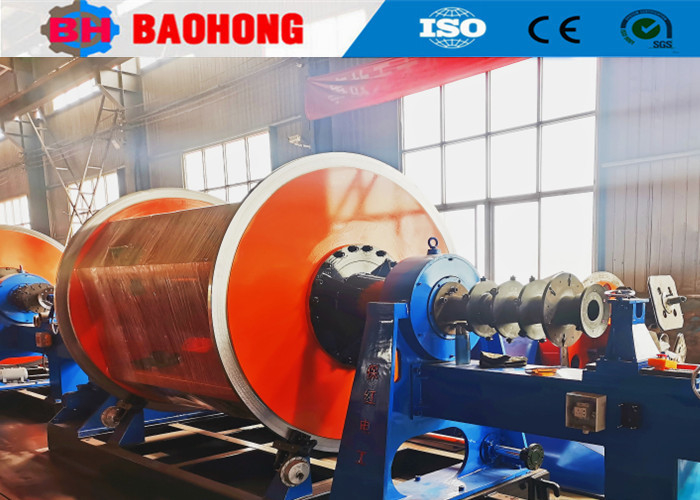

5. Fotos
6. Foto da embalagem
7. Nossa fábrica e introdução
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006. Nossa empresa está localizada na Zona de Desenvolvimento Econômico da Cidade de Hejian, Província de Hebei, e tem sido o maior fabricante profissional de máquinas de torção de fios e máquinas de embutir no Norte da China.
Desde 2006, contando com o cuidado e apoio de nossos clientes, a Baohong Machinery tem se dedicado à pesquisa e desenvolvimento de máquinas de torção de fios e máquinas de embutir e tem feito grandes melhorias. Agora nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de torção rígida JLK para processamento em linha de montagem na China, e também desenvolvemos independentemente as linhas de torção tipo JGB Bow skip, as linhas de cablagem tipo CGB Bow skip e as linhas de embutir tipo CLY High speed Cradle.
Atualmente, a Hejian Baohong Electrical Machinery Co., Ltd. abrange uma área de 10.000 metros quadrados, com oficina de produção de 8.000 metros quadrados. Nossa empresa tem 60 funcionários, incluindo 10 funcionários de P&D. O valor de produção anual é superior a 10 milhões de dólares no momento, e se desenvolveu em um dos mais importantes fabricantes de máquinas de torção na China.
