Detalhes do produto:
Condições de Pagamento e Envio:
|
| Product name: | JGG-400 Tubular Stranding Machine | Model: | JGG-400/JGG-500/JGG-630 |
|---|---|---|---|
| Shape: | Tubular type | Materials: | Copper, Al,Steel wire |
| Application: | Wire Stranding | PLC brand: | SIEMENS |
| warranty time: | 1 year | Equipment painting: | Optional |
| Destacar: | Máquina de encalhamento tubular do fio,Fio tubular que faz a máquina,Fio de alumínio Strander tubular |
||

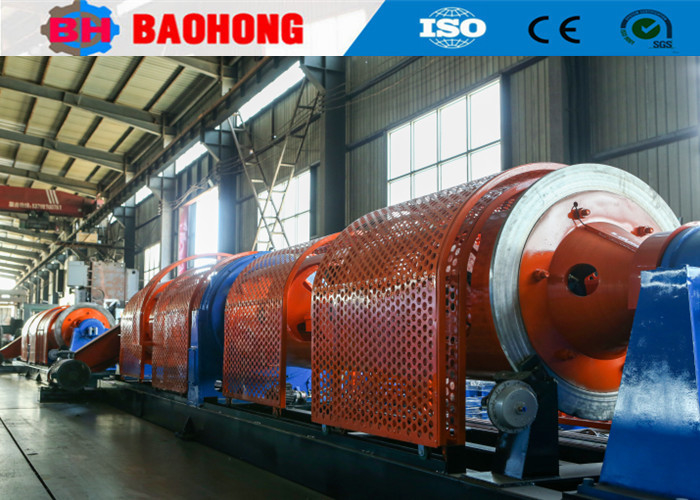

JGG-400 Máquina de enxaguamento tubular para fabricação de fios de alumínio
1Aplicação
A máquina é utilizada principalmente para fios de cobre, fios de alumínio, cordas de aço, fios de alumínio com núcleo de aço e fios isolados de múltiplos núcleos.
É equipado com um corpo estacionário, um suporte para matrizes, um dispositivo de arranque duplo, um suporte de absorção, um sistema de transmissão e um sistema de controlo eléctrico,Pode ser equipado com um dispositivo de escuta de acordo com a solicitação do cliente.
2. Componentes de equipamento
2.1- Pagar a máquina 1 set.
2.2Strander 1o conjunto.
2.3Estrutura da transmissão principal 1
2.4Dispositivo de contador 1 conjunto
2.5. 36 Nível de transmissão 1set
2.6Máquina de tracção de duas rodas 1o conjunto
2.7. O eixo ocupa o quadro do cabo de fita 1set
2.8Sistema de controlo eléctrico 1
3Parâmetros técnicos
|
Modelo (máquina de enxaguamento tubular)
|
JGG-400 | JGG-500 | JGG-630 | |
| Diâmetro do fio único |
Cobre
|
φ1,2-2,6 mm | φ1,4-4 mm | φ2-7 mm |
|
Alumínio
|
φ1,8-2,6 mm | φ1,8-4 mm | φ2-7 mm | |
|
OD máximo do condutor em cadeia
|
φ7 mm | φ10 mm | φ12 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 37 a 281 mm | 44-338 mm | 82 a 620 mm |
| 12 Gaiolas de bobinhos | 37 a 281 mm | 44-338 mm | 82 a 620 mm | |
| 18 Gaiolas de bobinos | 44 a 334 mm | 44-338 mm | 82 a 620 mm | |
| Velocidade de rotação | 6 Gaiolas para o encalhamento | 600 r/min | 600 r/min | 400 r/min |
| 12 Gaiolas de bobinhos | 600 r/min | 500 r/min | 300 r/min | |
| 18 Gaiolas de bobinos | 450 r/min | 400 r/min | 230 r/min | |
| Capstan | Diâmetro da roda Capstan | φ600 mm | φ800 mm | φ1000 mm |
|
Força máxima de arranque
|
3T | 5T | 5T | |
|
Potência do motor
|
22 kW | 30 kW | 37 kW | |
|
Tamanho da bobina
|
400 mm | 500 mm | 630 mm | |
|
Bobbin Central de Pagamento
|
400 mm | 500 mm | 630 mm | |
|
Bobbin de captação
|
1250 mm | 1600 mm | 2000 mm | |
4Foto.
5Foto de embalagem.
6.Nossa fábrica e apresentação
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
