Detalhes do produto:
Condições de Pagamento e Envio:
|
| Product name: | Wire Rope Tubular Stranding Machine | Application: | Wire stranding |
|---|---|---|---|
| Shape: | Tubular type | Bobbin sizes: | 500,630 etc |
| Stranding material: | Copper, Al,Steel wires | Capstan Wheel Dia. (630): | φ1000 mm |
| Max. stranded conductor OD (630): | φ12 mm | Machine color: | Optional |
| Destacar: | Máquina de encalhamento tubular de alta velocidade,Máquina de encalhamento tubular da corda de fio,Máquina de encalhamento tubular do controle elétrico |
||
Máquina de fixação de cordas de arame de alta velocidade
1Aplicação
Esta máquina é usada principalmente para a fábrica de fios e cabos para enrolar cobre, alumínio, aço FiosTrabalhos de enrolamento para produção de cabos elétricos, cabos ACSR, etc.
2Principais características
A máquina de fabricação de cabos de arame de tipo tubular é composta exclusivamente por uma central de pagamento, um anfitrião tubular, uma máquina de gravação (opcional), um dispositivo de tração, um suporte de captação e de travagem,e sistema de controlo elétrico.
3. Componentes de equipamento
3.1- Pagar a máquina 1 set.
3.2- Seis tornados.
3.3Estrutura da transmissão principal 1
3.4Paralelo à base do molde 1
3.5- A máquina lembra o dispositivo do medidor 1set
3.6. 36 Nível de transmissão 1set
3.7Máquina de tracção de duas rodas 1o conjunto
3.8. Eixo de captação de cabo de fita de arame 1set
3.9Sistema de controlo eléctrico 1
4Parâmetros técnicos
| Modelo (máquina de enxaguamento tubular) | JGG-400 | JGG-500 | JGG-630 | |
| Diâmetro do fio único | Cobre | φ1,2-2,6 mm | φ1,4-4 mm | φ2-7 mm |
| Alumínio | φ1,8-2,6 mm | φ1,8-4 mm | φ2-7 mm | |
| OD máximo do condutor em cadeia | φ7 mm | φ10 mm | φ12 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 37 a 281 mm | 44-338 mm | 82 a 620 mm |
| 12 Gaiolas de bobinhos | 37 a 281 mm | 44-338 mm | 82 a 620 mm | |
| 18 Gaiolas de bobinos | 44 a 334 mm | 44-338 mm | 82 a 620 mm | |
| Velocidade de rotação | 6 Gaiolas para o encalhamento | 600 r/min | 600 r/min | 400 r/min |
| 12 Gaiolas de bobinhos | 600 r/min | 500 r/min | 300 r/min | |
| 18 Gaiolas de bobinos | 450 r/min | 400 r/min | 230 r/min | |
| Capstan | Diâmetro da roda Capstan | φ600 mm | φ800 mm | φ1000 mm |
| Força máxima de arranque | 3T | 5T | 5T | |
| Potência do motor | 22 kW | 30 kW | 37 kW | |
| Cebolinhas | 400 mm | 500 mm | 630 mm | |
| Bobbin Central de Pagamento | 400 mm | 500 mm | 630 mm | |
| Bobbin de captação | 1250 mm | 1600 mm | 2000 mm | |

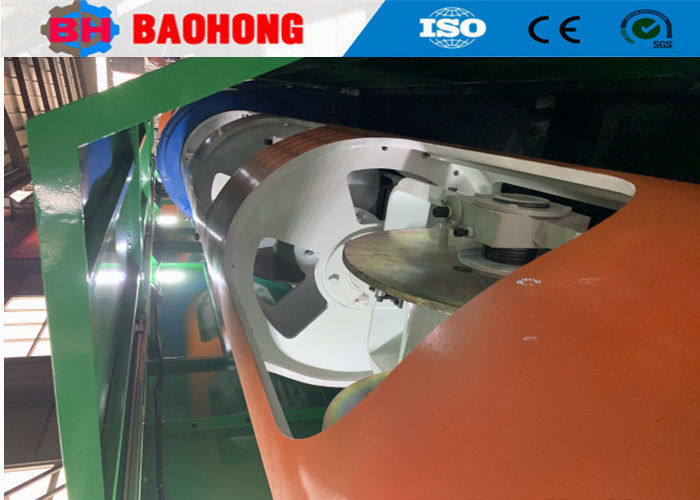

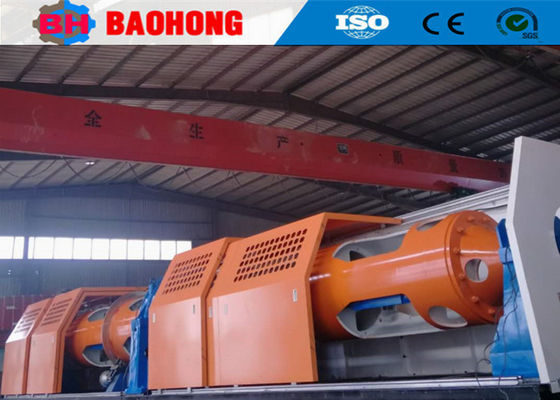

5Foto.
6Foto de embalagem.
7A nossa fábrica e a nossa apresentação.
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
