Detalhes do produto:
Condições de Pagamento e Envio:
|
| Product name: | Copper Wire Cable Stranding Machine | Model: | JGG-400/JGG-500/JGG-630 |
|---|---|---|---|
| Shape: | Tubular | Materials: | Copper, Al,Steel wire |
| Use for: | Wire Stranding | PLC brand: | SIEMENS |
| Guarantee time: | 1 year | Equipment color: | Customized |
| Destacar: | Tipo tubular máquina de encalhamento do cabo,Fio de cobre Strander tubular,Máquina de encalhamento do cabo de fio elétrico |
||

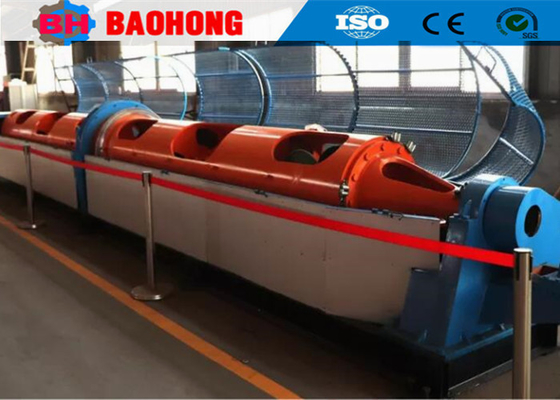

Máquina de enrolar cabos elétricos de fios de cobre Tipo tubular
1Aplicação
As máquinas de alta velocidade utilizadas principalmente para enrolar arame de cobre, arame de alumínio, arame de aço, ACSR e corda de arame.pode ser usado para núcleos de isolamento e alguns processos de filamento de cabos de controle.
2Características
2.1 O corpo tubular está em um todo com pouco esgotamento radial. É apoiado no rolamento em ambas as extremidades e funciona com um ruído muito baixo.
2.2 A bobina é amarrada por molas de disco e solta por um dispositivo pneumático.
2.3 Pode estimar com precisão o sinal de quebra de qualquer bobina de cada gaiola, utilizando a digitalização por quantidade, e a posição de quebra pode ser mostrada no ecrã táctil.
2.4 A máquina adota o controlo PLC de toda a linha. O sistema de controlo eléctrico é avançado em tecnologia, fácil de operar, confiável em funcionamento.
3. Componentes de equipamento
3.1- Máquina de pagamento 1 set.
3.2. Strander 1 set
3.3- Estrutura da transmissão principal 1o conjunto
3.4. Dispositivo de contador 1 conjunto
3.5.36 Nível de transmissão 1set
3.6. Máquina de tracção de duas rodas 1 conjunto
3.7.O eixo ocupa um quadro de cabo de fita 1set
3.8Sistema de controlo eléctrico 1
4Parâmetros técnicos
|
Modelo (máquina de enxaguamento tubular)
|
JGG-400 | JGG-500 | JGG-630 | |
| Diâmetro do fio único |
Cobre
|
φ1,2-2,6 mm | φ1,4-4 mm | φ2-7 mm |
|
Alumínio
|
φ1,8-2,6 mm | φ1,8-4 mm | φ2-7 mm | |
|
OD máximo do condutor em cadeia
|
φ7 mm | φ10 mm | φ12 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 37 a 281 mm | 44-338 mm | 82 a 620 mm |
| 12 Gaiolas de bobinhos | 37 a 281 mm | 44-338 mm | 82 a 620 mm | |
| 18 Gaiolas de bobinos | 44 a 334 mm | 44-338 mm | 82 a 620 mm | |
| Velocidade de rotação | 6 Gaiolas para o encalhamento | 600 r/min | 600 r/min | 400 r/min |
| 12 Gaiolas de bobinhos | 600 r/min | 500 r/min | 300 r/min | |
| 18 Gaiolas de bobinos | 450 r/min | 400 r/min | 230 r/min | |
| Capstan | Diâmetro da roda Capstan | φ600 mm | φ800 mm | φ1000 mm |
|
Força máxima de arranque
|
3T | 5T | 5T | |
|
Potência do motor
|
22 kW | 30 kW | 37 kW | |
|
Tamanho da bobina
|
400 mm | 500 mm | 630 mm | |
|
Bobbin Central de Pagamento
|
400 mm | 500 mm | 630 mm | |
|
Bobbin de captação
|
1250 mm | 1600 mm | 2000 mm | |
5Fotos.
6Fotos de embalagem.
7.Nossa fábrica e apresentação
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
