Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Máquina da armadura do cabo de cobre de ACSR | Cebolinhas: | 400 mm, 500 mm, 630 mm, etc. |
|---|---|---|---|
| Materiais: | Steel/Cu/Al | Tipo: | Planetas e Sol |
| Altura central: | 1000 mm | Potência do motor (630): | 75 kW |
| Cor do equipamento: | como requisito | Código do SH: | 847940 |
| Tempo de garantia: | 12 meses | ||
| Destacar: | Máquina blindada do cabo de Sun,Máquina de encalhamento rígida do cabo de cobre,máquina do fio do cabo da armadura 75kw |
||

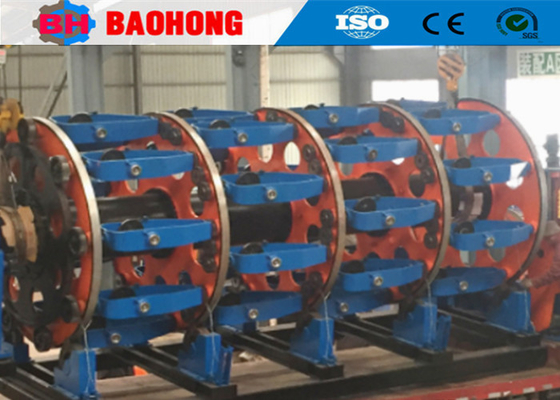

Máquina de blindagem de cabo de cobre ACSR Tipo sol 75kw
1Aplicação
A máquina é utilizada principalmente para a produção de fio de filamentos de alumínio com núcleo de aço, filamento e prensagem de condutor de setor, filamento e desenho e prensagem de condutor redondo,e blindagem de arame de açoA máquina adota ligação de motor independente para garantir a precisão e estabilidade do passo de enxaguamento.para que possa girar a alta velocidade e melhorar a eficiência da produção.
2. Componente principal
2.1 Φ1600 Estacionamento de pagamento 1 conjunto
2.2 12B, 18B, 24B Fios rígidos 1 conjunto cada
2.3 Contador de medidores inteligentes 1 set
2.4 Φ 2000 forte duplo capstano 1 conjunto
2.5 Φ 2500 suportes de recolha de colunas com travessia 1 conjunto
2.6 Sistema de controlo eléctrico 1 conjunto
2.7 Cercas de segurança tipo parede 3 conjuntos
2.8 Cabeça blindada de arame de aço + tubo interno 1 conjunto
3Características
3.1 O eixo central não suporta os carretes.
3.2 Alta rigidez, alta velocidade e baixa inércia.
3.3 Sem danos causados pela abrasão durante o encalhe.
3.4 Dispositivo de parada de emergência mais avançado.
3.5 Adequado para cabos de alimentação e cabos de ligação cruzada de alta compactação.
3.6 Sistema de controlo PLC da Siemens, operando em ecrã táctil.
4Parâmetros técnicos
Modelo (máquina de blindagem de arame de aço) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diâmetro do fio de aço | 1 a 2,5 mm | 1 a 2,5 mm | 1 a 2,5 mm | 1 a 2,5 mm | |
| DSO máxima em naufrágio | 40 mm | 55 mm | 60 mm | 70 mm | |
| Arranque de barragem | 24 A gaiola de caçadores de bobinhos |
38-752 | 51 a 942 | 63- 1144 | 500-4120 |
36 Caixa de encalhamento de bobinos |
38-752 | 51 a 942 | 63- 1144 | 500-4120 | |
42 Gaiolas de barbear |
38-752 | 51 a 942 | 63- 1144 | 500-4120 | |
| 48 Gaiolas de barbear | 38-752 | 51 a 942 | 63- 1144 | 500-4120 | |
| Velocidade de rotação | 24 A gaiola de caçadores de bobinhos | 98 r/min | 90 r/min | 68,3 r/min | 55 r/min |
| 36 Caixa de encalhamento de bobinos | 88 r/min | 80 r/min | 58,3 r/min | 45 r/min | |
| 42 Gaiolas de barbear | 78 r/min | 70 r/min | 48,3 r/min | 35 r/min | |
| 48 Gaiolas de barbear | 68 r/min | 60 r/min | 38,3 r/min | 28 r/min | |
Capstan |
Diâmetro da roda Capstan | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Força máxima de arranque | 10T | 15T | 15T | 20T | |
Potência do motor |
45 kW | 55 kW | 55 kW | 75 kW | |
Tamanho da bobina |
315 mm | 400 mm | 500 mm | 630 mm | |
Bobbin Central de Pagamento |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Levanta o Bobbin. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Velocidade linear máxima de arranque |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Altura central |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5Fotos.
6Foto de embalagem.
7.Nossa fábrica e apresentação
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
