Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Máquina de aço da armadura do cabo | Dimensões do rolo: | 400 mm, 500 mm, 630 mm, etc. |
|---|---|---|---|
| Materiais: | Steel/Cu/Al | Tipo: | Planetas e Sol |
| Altura do centro: | 1000 mm | Potência do motor (630): | 75 kW |
| Código do SH: | 847940 | Pintura da máquina: | Opcional |
| Destacar: | Máquina blindada de aço do cabo,Máquina de descascamento blindada planetária do cabo,Máquina de encalhamento rígida da engrenagem de Sun |
||

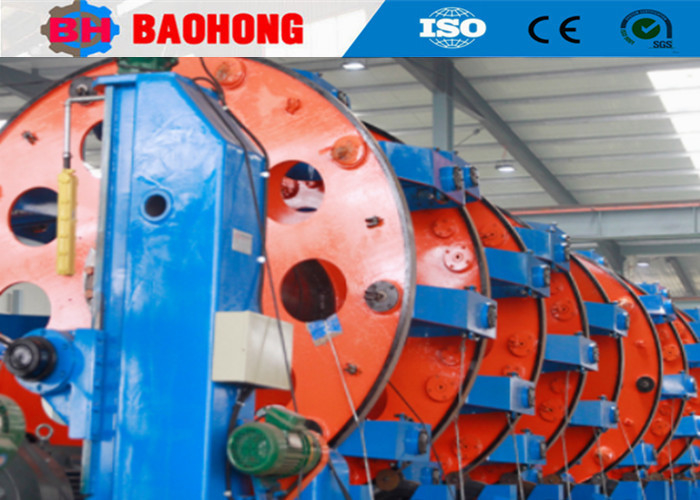

Máquina de blindagem de cabos de aço 100% retrovisão solar dispositivo de engrenagem planetária
1Aplicação
A máquina é utilizada principalmente para a produção de fio de filamentos de alumínio com núcleo de aço, filamento e prensagem de condutor de setor, filamento e desenho e prensagem de condutor redondo,e blindagem de arame de aço. A unidade de equipamento está equipada com interface homem-máquina, PLC + forma de tela sensível ao toque, cada parâmetro de operação pode ser exibido e definido,A porta de conexão do computador está equipada para realizar a alocação unificada de big data.
2. Principais componentes
2.1 Φ1600 Estacionamento de pagamento 1 conjunto
2.2 12B, 18B, 24B Fios rígidos 1 conjunto cada
2.3 Contador de medidores inteligentes 1 set
2.4 Φ 2000 forte duplo capstano 1 conjunto
2.5 Φ 2500 suportes de recolha de colunas com travessia 1 conjunto
2.6 Sistema de controlo eléctrico 1 conjunto
2.7 Cercas de segurança tipo parede 3 conjuntos
2.8 Cabeça blindada de arame de aço + tubo interno 1 conjunto
3Componentes mecânicos e eléctricos
3.1 Os rolamentos são da marca Ha Erbin, Wa Fangdian e Luoyang.
3.2 Os motores são de famosos produtos chineses.
3O condutor de.3 AC é da marca Danfoss.
3O controlador de corrente contínua de.4 é do SSD da série Parker 590.
3.5 PLC é da Siemens.
3.6 touch screen é da Siemens.
3.7 Os principais componentes elétricos de baixa tensão são de alta qualidade e de marca chinesa conhecida.
4Parâmetros técnicos
Modelo (máquina de blindagem de arame de aço) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diâmetro do fio de aço | 1 a 2,5 mm | 1 a 2,5 mm | 1 a 2,5 mm | 1 a 2,5 mm | |
| DSO máxima em naufrágio | 40 mm | 55 mm | 60 mm | 70 mm | |
| Arranque de barragem | 24 A gaiola de caçadores de bobinhos |
38-752 | 51 a 942 | 63- 1144 | 500-4120 |
36 Caixa de encalhamento de bobinos |
38-752 | 51 a 942 | 63- 1144 | 500-4120 | |
42 Gaiolas de barbear |
38-752 | 51 a 942 | 63- 1144 | 500-4120 | |
| 48 Gaiolas de barbear | 38-752 | 51 a 942 | 63- 1144 | 500-4120 | |
| Velocidade de rotação | 24 A gaiola de caçadores de bobinhos | 98 r/min | 90 r/min | 68,3 r/min | 55 r/min |
| 36 Caixa de encalhamento de bobinos | 88 r/min | 80 r/min | 58,3 r/min | 45 r/min | |
| 42 Gaiolas de barbear | 78 r/min | 70 r/min | 48,3 r/min | 35 r/min | |
| 48 Gaiolas de barbear | 68 r/min | 60 r/min | 38,3 r/min | 28 r/min | |
Capstan |
Diâmetro da roda Capstan | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Força máxima de arranque | 10T | 15T | 15T | 20T | |
Potência do motor |
45 kW | 55 kW | 55 kW | 75 kW | |
Tamanho da bobina |
315 mm | 400 mm | 500 mm | 630 mm | |
Bobbin Central de Pagamento |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Levanta o Bobbin. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Velocidade linear máxima de arranque |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Altura central |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5Fotos.
6Foto de embalagem.
7.Nossa fábrica e apresentação
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
