Detalhes do produto:
Condições de Pagamento e Envio:
|
| Name: | Wire Cable Armouring Machine | Drum sizes: | 400 mm, 500 mm, 630 mm ,etc |
|---|---|---|---|
| Shape: | Planetary & Sun shape | Materials: | Steel/Cu/Al |
| Center height: | 1000 mm | Motor Power(630): | 75 KW |
| Machine painting: | Optional | HS code: | 8479400000 |
| Destacar: | Tipo planetário cabo Strander,fio Strander de 1000mm,Máquina da armadura do fio de aço de 75 quilowatts |
||

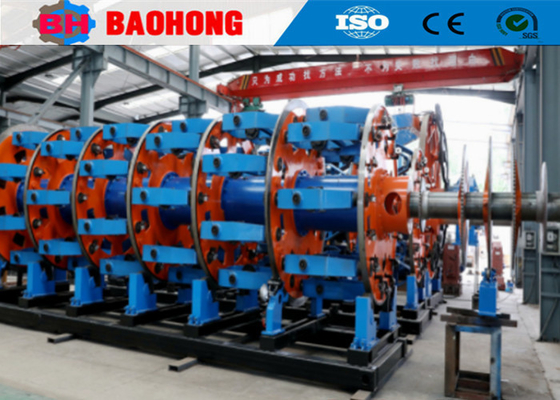

Máquina de armadura de arame de aço de 1000 mm Tipo planetário 75 KW
1Aplicação
Máquina de blindagem de arame de aço de tipo planetárioÉ utilizado principalmente para filamentos de aço revestido por AL com torção para trás,OPGW,condutor de liga de AL,cabeça de cobre e AL e fio de AL com núcleo de aço.
2. Componente principal
2.1. 1600 porta de pagamentos
2.2Pague o controlador de tensão.
2.3Caixa 8B
2.4Caixa 16B
2.5- Trilhão de montagem
2.6Contador de medidores
2.7. 1600 dispositivo de dupla capstan
2.8. 2500 porta de entrada com suporte transversal
2.9Mecanismo de transmissão
2.10Sistema de controlo eléctrico
2.11. vedação de segurança
3Principais características
3.1 A máquina é adequada para enrolar fios de cobre, liga de alumínio e de aço de longo comprimento e de secção nua de alumínio para produzir os seguintes cabos de alimentação.Conductores em forma de sector, redondo compactado, núcleo único prespiral.
3.2 As bobinas são dispostas em quadrados em torno das gaiolas. O sistema de carga lateral centralizado pode aumentar muito mais a eficiência, o equipamento tem alta potência, alta velocidade.
3.3 Acionado por uma caixa de velocidades de 36 passos, as rodas de reboque do capstan de rodas duplas são suspensas em posição de sustentação sobre eixos.Uma roda está reta e a outra está inclinada posicionada para garantir um bom cuidado com o material a ser puxadoA força de tração máxima é de 15 T. Cada bobina está equipada com um detector de fios quebrados, que permite parar automaticamente a máquina em caso de cabo quebrado.
4Parâmetros técnicos
Modelo (máquina de blindagem de arame de aço) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diâmetro do fio de aço | 1 a 2,5 mm | 1 a 2,5 mm | 1 a 2,5 mm | 1 a 2,5 mm | |
| DSO máxima em naufrágio | 40 mm | 55 mm | 60 mm | 70 mm | |
| Arranque de barragem | 24 A gaiola de caçadores de bobinhos |
38-752 | 51 a 942 | 63- 1144 | 500-4120 |
36 Caixa de encalhamento de bobinos |
38-752 | 51 a 942 | 63- 1144 | 500-4120 | |
42 Gaiolas de barbear |
38-752 | 51 a 942 | 63- 1144 | 500-4120 | |
| 48 Gaiolas de barbear | 38-752 | 51 a 942 | 63- 1144 | 500-4120 | |
| Velocidade de rotação | 24 A gaiola de caçadores de bobinhos | 98 r/min | 90 r/min | 68,3 r/min | 55 r/min |
| 36 Caixa de encalhamento de bobinos | 88 r/min | 80 r/min | 58,3 r/min | 45 r/min | |
| 42 Gaiolas de barbear | 78 r/min | 70 r/min | 48,3 r/min | 35 r/min | |
| 48 Gaiolas de barbear | 68 r/min | 60 r/min | 38,3 r/min | 28 r/min | |
Capstan |
Diâmetro da roda Capstan | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Força máxima de arranque | 10T | 15T | 15T | 20T | |
Potência do motor |
45 kW | 55 kW | 55 kW | 75 kW | |
Tamanho da bobina |
315 mm | 400 mm | 500 mm | 630 mm | |
Bobbin Central de Pagamento |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Levanta o Bobbin. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Velocidade linear máxima de arranque |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Altura central |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5Fotos.
6Foto de embalagem.
7.Nossa fábrica e apresentação
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
