Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Colocação do cabo - acima da máquina de encalhamento | Tamanhos das bobinas: | 800 1000 1250 etc. |
|---|---|---|---|
| Uso: | Colocação - acima | Encalhando o passo (1000): | 200-2000 mm |
| Diâmetro de roda do eixo tracionador (630): | 1000 | Tempo de garantia: | 1 ano |
| Pintura de equipamentos: | Opcional | Método de controle: | Controle CLP |
| Destacar: | Colocação do cabo - acima da máquina de encalhamento,colocação do fio - acima da máquina de encalhamento,máquina de encalhamento do passo de 800mm |
||
800mm Pitch Wire Cable Laying Up Stranding Machine Controle por PLC
1Aplicação
A máquina é utilizada para a colocação de cabos de energia de grande seção, de longo comprimento.A linha é destinada à colocação de núcleos de cabos pré-espiral ou não pré-espiral e de cabos Milliken.Este é o nosso primeiro produto com a melhor qualidade na China e também o preço é muito competitivo.
2Características
2.1 A máquina de colocação de cabos de tipo gaiola deve estar 100% torcida e enrolada para trás.
2.2 Projetados para a colocação de condutores de energia com 3-5 núcleos redondos e núcleos retos ou de forma de setor.
2.3 Equipados com um capstan de tração de duas rodas para o transporte de cabos de pequena dimensão ou com arranque para cabos de potência maiores.
2.4 A máquina está equipada com um sistema de controlo HMI+PLC para a fixação prévia da inclinação de colocação e para a sincronização da velocidade com a tomada.
2.5 Opcionalmente, um máximo de 24 bobinas de enchimento.
3Parâmetros técnicos
| Modelo (Máquina de colocação) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| Diâmetro do fio único | φ5-10 mm | φ5-12 mm | φ8-20 mm | φ8-25 mm | φ10-35 mm | |
| OD máximo do condutor em cadeia | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| Arranque de barragem | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm | |
| Capstan | Diâmetro da roda Capstan | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Força máxima de arranque | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Potência do motor | 18.5 KW | 22 kW | 30 kW | 37 kW | 55 kW | |
| Tamanho da bobina | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm | |
| Bobbin de captação | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm | |
| Velocidade linear máxima de arranque | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min | |
| Altura central | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | |

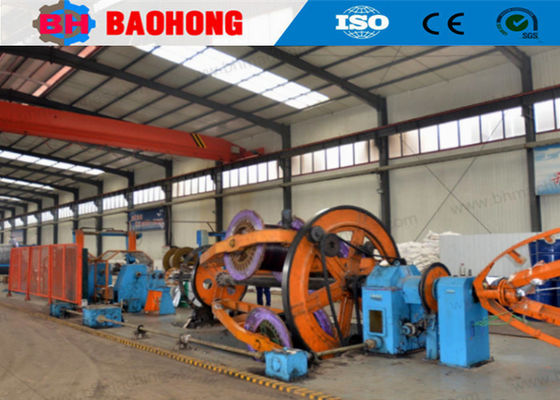

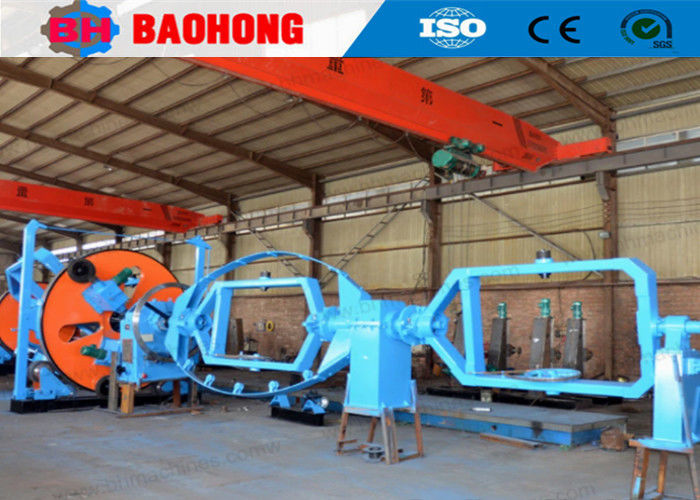

4Fotos.
5Foto de embalagem.
6A nossa fábrica e a nossa apresentação.
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
