Detalhes do produto:
Condições de Pagamento e Envio:
|
| Product name: | 1250mm Drum Laying Up Machine | Cebolinhas: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Use for: | Cable laying up | Stranding Pitch(1000): | 200-2000 mm |
| Capstan Wheel Diameter(630): | 1000 | Marca do inversor: | Siemens |
| Marca do motor: | Siemens | Equipment painting: | Optional |
| Guarantee time: | 1 yeear | ||
| Destacar: | colocação do cilindro de 1250mm - acima da máquina,Equipamento de produção do cabo da elevada precisão,colocação do cabo 60m/min - acima da máquina |
||
Máquina de colocação de tambor de 1250 mm Equipamento de produção de cabos de alta precisão
1Aplicação
A máquina de colocação é usada para cablagem do núcleo multi, cabos de borracha, cabos de energia de plástico, cabos telefônicos, cabos de controle, cabos de PVC, cabos XLPE com ou sem blindagem de aço, cabos de mineração,Cabos de baixa e média baixa tensão.Cabos redondos, cabos em forma de setor com ou sem torção.
2Características
2.1 A máquina de colocação de cabos de tipo gaiola deve estar 100% torcida e enrolada para trás.
2.2 Concebidos para a colocação de condutores de energia com 3-5 núcleos redondos e núcleos retos ou de forma de setor.
2.3 Equipados com capstan de tração de duas rodas para o transporte de cabos de pequeno porte ou com caterpillar de tração para cabos de potência maiores.
2.4 A máquina está equipada com um sistema de controlo HMI+PLC para a fixação prévia do passo de colocação e para a sincronização da velocidade com a tomada.
2.5 Os suportes de retorno rotativos a motor independente giram em sincronia com a tomada rotativa, podendo também girar de forma independente.O suporte do suporte rotativo é suportado por um suporte de rolos com maior rigidez da estrutura., fiabilidade e estabilidade da rotação.
3Parâmetros técnicos
| Modelo (Máquina de colocação) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| Diâmetro do fio único | φ5-10 mm | φ5-12 mm | φ8-20 mm | φ8-25 mm | φ10-35 mm | |
| OD máximo do condutor em cadeia | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| Arranque de barragem | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm | |
| Capstan | Diâmetro da roda Capstan | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Força máxima de arranque | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Potência do motor | 18.5 KW | 22 kW | 30 kW | 37 kW | 55 kW | |
| Tamanho da bobina | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm | |
| Bobbin de captação | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm | |
| Velocidade linear máxima de arranque | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min | |
| Altura central | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | |

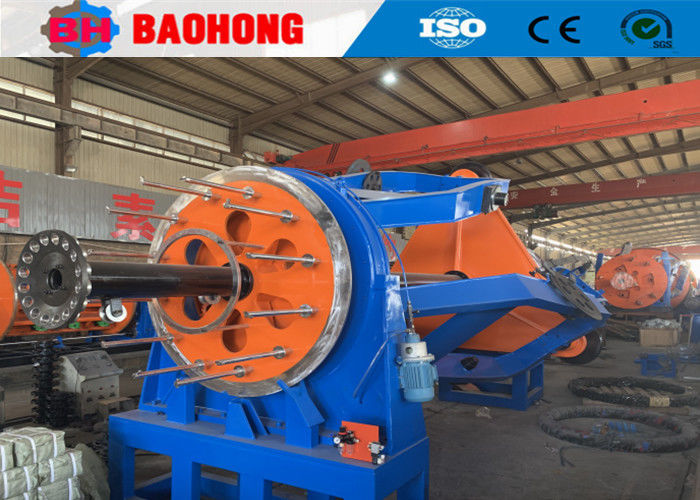

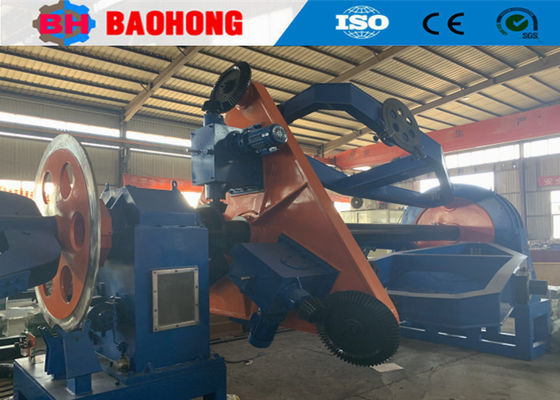

4Fotos.
5Foto de embalagem.
6A nossa fábrica e a nossa apresentação.
Hejian Baohong Electrical Machinery Co., Ltd foi criada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
