Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Único cabo do núcleo XLPE que coloca o tipo da gaiola da máquina | Dimensões do rolo: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Aplicação: | Colocação do cabo - acima | Encalhando o passo (1000): | 200-2000 milímetros |
| Roda Diameter/630 milímetro do eixo tracionador: | 1000 mm | Inversor: | Siemens |
| Motor: | Siemens | Cores: | A pedido |
| Materiais: | Único núcleo da multi costa | ||
| Destacar: | Único cabo do núcleo que coloca a máquina,Multi cabo da costa que coloca a máquina,Cabo de XLPE que coloca a máquina |
||

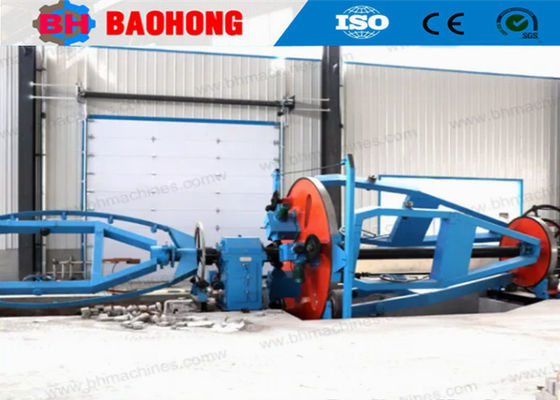

Máquina de colocação de cabos XLPE de núcleo único de múltiplos fios Tipo de gaiola
1Aplicação
Esta máquina é amplamente utilizada nas várias secções dos cabos de energia de plástico de três núcleos, quatro núcleos, cinco núcleos, cabo XLPE (cabo de polietileno cruzado) e cabo blindado.A forma do núcleo do fio pode ser redonda, em forma de ventoinha e em forma de W, esta máquina é de desempenho avançado, forte praticidade, bela aparência e fácil operação.
2Características
2.1 A máquina de colocação de cabos de tipo gaiola deve estar 100% torcida e enrolada para trás.
2.2 Projetados para a colocação de condutores de energia com 3-5 núcleos redondos e núcleos retos ou de forma de setor.
2.3 Equipados com um capstan de tração de duas rodas para cabos de pequena dimensão ou com uma larva de tração para cabos de energia maiores.
2.4 A máquina está equipada com um sistema de controlo HMI+PLC para a fixação prévia do passo de colocação e para a sincronização da velocidade com a tomada.
3Parâmetros técnicos
| Modelo (Máquina de colocação) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| Diâmetro do fio único | φ5-10 mm | φ5-12 mm | φ8-20 mm | φ8-25 mm | φ10-35 mm | |
| OD máximo do condutor em cadeia | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| Arranque de barragem | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm | |
| Capstan | Diâmetro da roda Capstan | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Força máxima de arranque | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Potência do motor | 18.5 KW | 22 kW | 30 kW | 37 kW | 55 kW | |
| Tamanho da bobina | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm | |
| Bobbin de captação | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm | |
| Velocidade linear máxima de arranque | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min | |
| Altura central | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | |
4Fotos.
5Fotos de embalagem.
6A nossa fábrica e as apresentações.
Hejian Baohong Electrical Machinery Co., Ltd foi criada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
