Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do Equipamento: | Máquina de encalhamento planetária de ACSR | Tipo: | Forma planetária |
|---|---|---|---|
| Tamanhos das bobinas: | 500.630 etc. | Materiais: | Cabos de cobre, alumínio e aço |
| Condutor encalhado máximo OD (315): | φ14 milímetro | Arranque de barragem: | Etapa-menos, ajustável |
| Período de garantia: | 12 meses | Cor do equipamento: | opcional |
| Aplicativo: | ADVADO | ||
| Destacar: | Máquina de encalhamento planetária de ACSR,Máquina de enrolamento planetário de cabo ACSR |
||

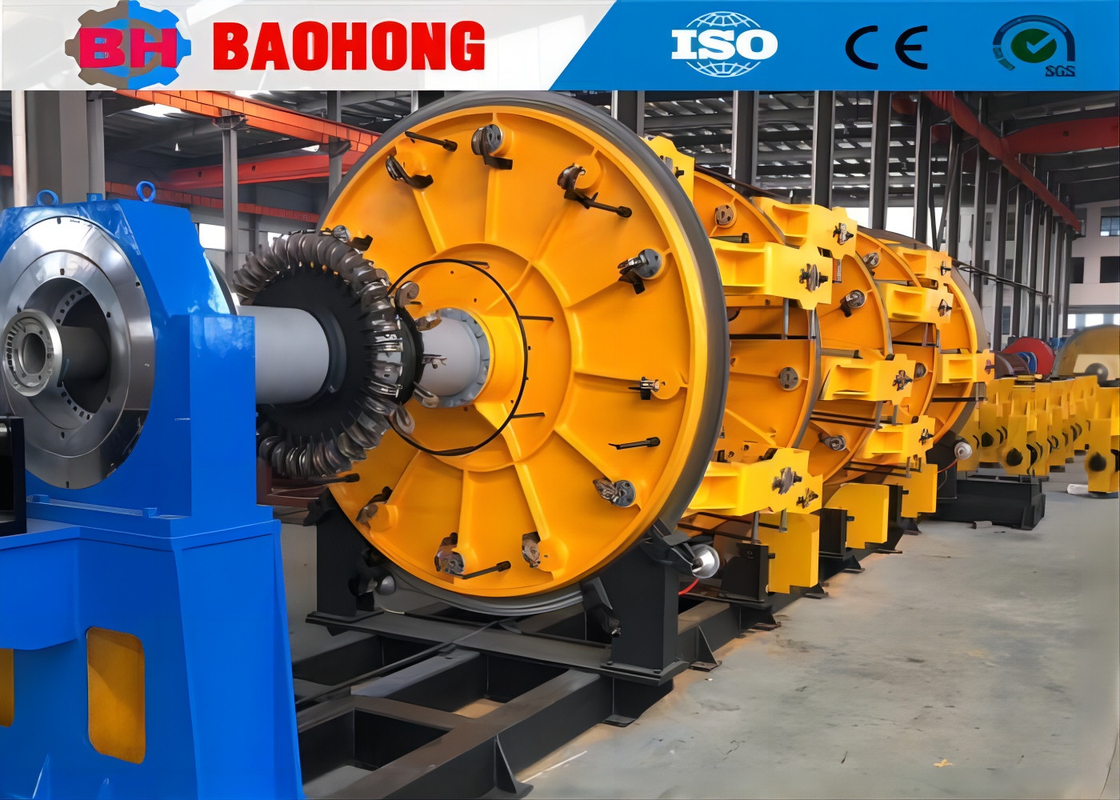

Máquina de Torção Planetária para Cabos de Cobre e Alumínio ACSR
1. Uso
Esta máquina é usada principalmente para a torção reversa de núcleo de fio de cobre e alumínio, fio de alumínio com alma de aço e núcleo de fio isolado.
O novo esticador de correia adota um bloco de atrito de alta resistência ao desgaste, o que torna o ajuste mais conveniente e aumenta a vida útil.
2. Característica Principal
2.1. Método de torção reversa: mecanismo planetário.
2.2. A gaiola de torção sem pino de eixo é equipada com controle de tensão por atrito do mecanismo.
2.3. Os eixos de transmissão conectam todas as partes da máquina para manter um passo de torção estável, que também pode ser escolhido para sincronização de frequência para controlar a máquina.
2.4. Alta rigidez, alto desempenho, alta velocidade e baixa inércia.
2.5. Sistema de controle PLC, operando em tela sensível ao toque.
3. Parâmetros Técnicos
| Modelo (Máquina de Torção Planetária) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diâmetro do fio único | Cobre | φ1-1.6 mm | φ1-4 mm | φ1.2-5 mm | φ1.5-5 mm |
| Alumínio | φ1.2-2 mm | φ1.2-4 mm | φ1.4-5 mm | φ2.0-5 mm | |
| OD máximo do condutor torcido | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Passo de Torção | Gaiola de Torção de 6 Bobinas | 26-435 | 39-695 | 44-770 | 48-840 |
| Gaiola de Torção de 12 Bobinas | 30-526 | 43-774 | 47-858 | 50-928 | |
| Gaiola de Torção de 18 Bobinas | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Gaiola de Torção de 24 Bobinas | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocidade de Rotação | Gaiola de Torção de 6 Bobinas | 218 rpm | 120 rpm | 106 rpm | 55 rpm |
| Gaiola de Torção de 12 Bobinas | 118 rpm | 110 rpm | 97.5 rpm | 45 rpm | |
| Gaiola de Torção de 18 Bobinas | 108 rpm | 100 rpm | 82.9 rpm | 35 rpm | |
| Gaiola de Torção de 24 Bobinas | 98 rpm | 90 rpm | 74 rpm | 25 rpm | |
| Capstan | Diâmetro da Roda Capstan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Força Máxima de Tração | 2T | 5T | 10T | 15T | |
| Potência do Motor | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Tamanho da Bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobina de Alimentação Central | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobina de Recolhimento | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocidade Linear Máxima de Tração | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| Altura Central | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
4. Documentos anexos de entrega
4.1 Manual do Usuário 1 cópia
4.2 Desenho da fundação 1 cópia
4.3 Desenho de aparência 1 cópia
4.4 Diagrama de instalação elétrica 1 cópia
4.5 Especificações AC/DC 1 cópia
4.6 Diagrama de layout do circuito de ar, etc. 1 cópia
5. Foto
6. Foto da embalagem
7. Nossa fábrica e introdução
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006. Nossa empresa está localizada na Zona de Desenvolvimento Econômico da Cidade de Hejian, Província de Hebei, e tem sido o maior fabricante profissional de máquinas de torção e máquinas de assentamento de fios no Norte da China.
Desde 2006, contando com o cuidado e apoio de nossos clientes, a Baohong Machinery tem se dedicado à pesquisa e desenvolvimento de máquinas de torção e máquinas de assentamento de fios e tem feito grandes melhorias. Agora nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de torção rígida JLK para processamento em linha de montagem na China, e também desenvolvemos independentemente as linhas de torção JGB Bow skip, as linhas de cablagem tipo CGB Bow skip e as linhas de assentamento CLY de alta velocidade tipo Cradle.
Atualmente, a Hejian Baohong Electrical Machinery Co., Ltd. abrange uma área de 10.000 metros quadrados, com oficina de produção de 8.000 metros quadrados. Nossa empresa tem 60 funcionários, incluindo 10 funcionários de P&D. O valor de produção anual é superior a 10 milhões de dólares no momento, e se desenvolveu em um dos mais importantes Fabricantes de Máquinas de Torção na China.
