Máquina de colocação de cabos de tipo berço 1600 Máquina de torção de tambor Economia de energia
1Aplicação
A máquina é usada para cablagem multi-núcleo do cabo de baixa tensão de PVC, cabo de energia isolado de plástico de média e alta tensão e cabo de borracha.A máquina pode produzir 3 cabos de núcleo, cabo de 4 núcleos, cabo de 5 núcleos, cabo de 4+1 núcleos e cabo de 3+2 núcleos.
2Características
2.1 O sistema central de desembaraço é suportado por um suporte e um rolo mais estáveis.
2.2 Sistema de accionamento de corrente contínua ou de corrente alterna, controlado por PLC, com desempenho de sincronização garantido e fácil manutenção.
2.3 No caso do enrolamento do condutor de divisão, com dispositivos de retroalimentação de correcção de fase e matrizes especiais para garantir o enrolamento de elevada qualidade.
2.4 Controlador de corrente contínua ou de frequência variável para arranque lento, parada lenta, emergência, com freio de ar borboleta separado para cada parte.
2.5 Fácil utilização de ecrã táctil e sistema PLC.
3Parâmetros técnicos
| Modelo (Máquina de colocação) |
CLY-630/3+3 |
CLY-800/3+3 |
CLY -1000/3+1+1 |
CLY -1250/3+1+1 |
CLY -1600/3+1+1 |
| Diâmetro do fio único |
φ5-10 mm |
φ5-12 mm |
φ8-20 mm |
φ8-25 mm |
φ10-35 mm |
| OD máximo do condutor em cadeia |
φ30 mm |
φ40 mm |
φ63 mm |
φ70 mm |
φ80 mm |
| Arranque de barragem |
50-800 mm |
95-1500 mm |
200-2000 mm |
420-3500 mm |
550-5176 mm |
| Capstan |
Diâmetro da roda Capstan |
1000 mm |
1200 mm |
1800 mm |
2000 mm |
2500 mm |
| Força máxima de arranque |
10 T |
12 T |
15 T |
20 T |
25 T |
| Potência do motor |
18.5 KW |
22 kW |
30 kW |
37 kW |
55 kW |
| Tamanho da bobina |
630 mm |
800 mm |
1000 mm |
1250 mm |
1600 mm |
| Bobbin de captação |
1600 mm |
1800 mm |
2000 mm |
2500 mm |
3150 mm |
| Velocidade linear máxima de arranque |
60 m/min |
60 m/min |
34 m/min |
28 m/min |
21 m/min |
| Altura central |
1000 mm |
1000 mm |
1000 mm |
1000 mm |
1000 mm |

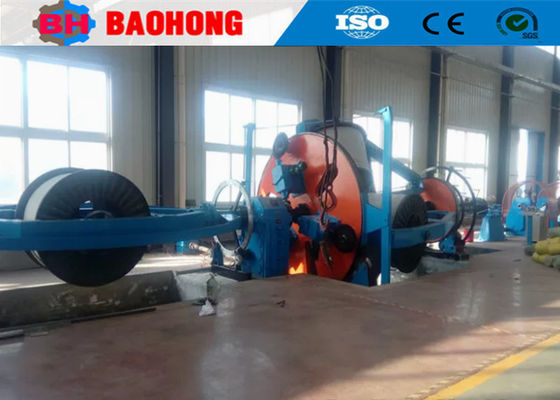

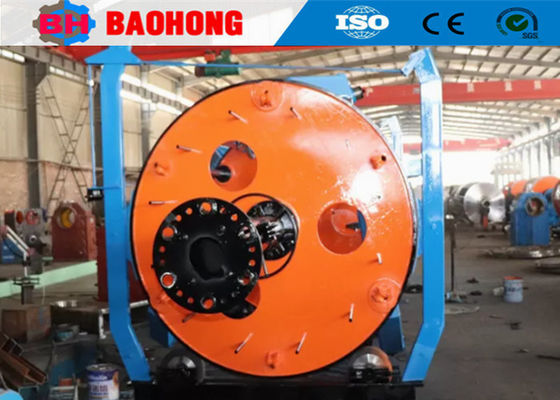

4Fotos.
5Fotos de embalagem.
6A nossa fábrica e a nossa apresentação.
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
