Máquina de colocação de cabos elétricos de tipo berço 800 mm
1Aplicação
A máquina é usada para enrolar ou blindar todos os tipos de diferentes cabos de borracha de corte transversal, cabos de alimentação, cabos de controle e processos de produção de cabos de carga.
2. Componente
Central de desvio, armazenamento, suporte de montagem, dispositivo de gravação, dispositivo de blindagem, contador de medidores, dispositivo de tração, dispositivo de captação e travagem, transmissão e sistema de controle elétrico.
3Personagem principal
3.1 Esta série de máquinas, mais sofisticada e mais específica, pode ser utilizada de forma mais ampla, permitindo aos clientes escolher o próprio equipamento de colocação.
3.2 Equipados com função de espiral de recuo e de não espiral de recuo. O modo de espiral de recuo é o círculo de espiral de recuo, o planeta de espiral de recuo e o engrenagem de espiral de recuo.
3.3 A forma de pré-espiralização é manual e automática, o mesmo para a pinça de bobina de rosca.E a tomada é de eixo ou não.
4.Parâmetros técnicos
| Modelo (Máquina de colocação) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 |
| Diâmetro do fio único | φ5-10 mm | φ5-12 mm | φ8-20 mm | φ8-25 mm | φ10-35 mm |
| OD máximo do condutor em cadeia | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm |
| Arranque de barragem | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm |
| Capstan | Diâmetro da roda Capstan | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Força máxima de arranque | 10 T | 12 T | 15 T | 20 T | 25 T |
| Potência do motor | 18.5 KW | 22 kW | 30 kW | 37 kW | 55 kW |
| Tamanho da bobina | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm |
| Bobbin de captação | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm |
| Velocidade linear máxima de arranque | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min |
| Altura central | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm |

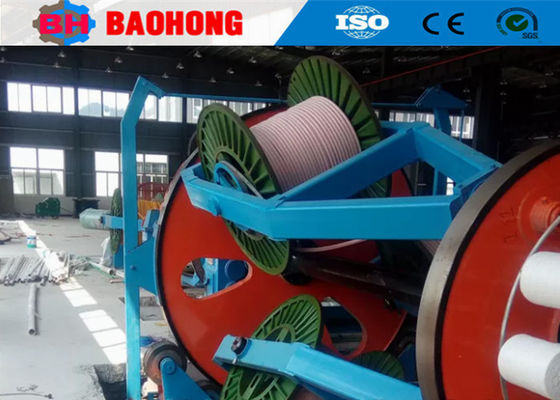

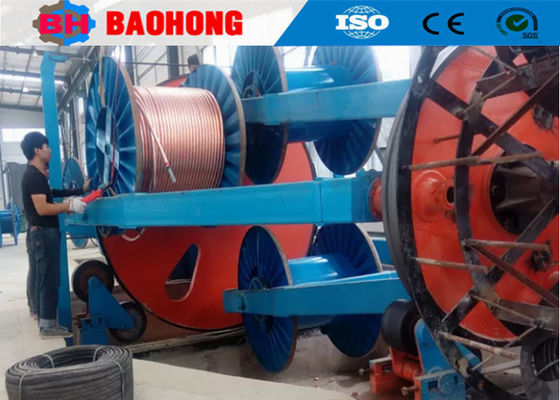

5Fotos.
6Fotos de embalagem.
7A nossa fábrica e a nossa apresentação.
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
