Máquina de torcer rígido 500/1+6+12 para fabricação de fios e cabos

500/1+6+12 Máquina de filamento rígido para fabricação de fios e cabos

1. Aplicação

Esta máquina é utilizada principalmente para a fixação sem torção de filamentos de alumínio (ACSR) de grande secção transversal e longo comprimento com núcleo de aço e condutores de liga de alumínio.Pode também ser aplicado ao enxame e compactação sem torção de condutores de cobre, de forma especial e de núcleo de sector

2.Principais componentes

2.1.Φ500Benefíciosde pé

2.2.#tipo de suportes de guia de arame

2.3.6B, 12Bestrangeiro

2.4.Tela de montagem& dispositivo de compactação

2.5.MÉterContador ((Mecânico, Eletrônico)

2.6.Φ1600 forte duploCapstan

2.7.Φ 1800 colunaTipo de absorçãocom travessia

2.8.Eletrodomésticos Sistema de controlo

2.9.MPush-pull anualsSistema de protecção da segurança

3.Principal Características

3.1.Toda a máquina é accionada pelo motor independente, e cada secção da gaiola e do capstan são accionados por um motor separadopmotor de servo síncrono de ímã permanente.A gaiola é conduzida para girar através de uma caixa de velocidades dedicada,que simplifica a estrutura em comparação com a ligação tradicional do eixo de solo acionada por um filamento rígido e torna a manutenção do equipamento mais conveniente.

3.2.O controlo de toda a máquina adotaEu...O PLC da série Novence e vários parâmetros do processo de produção são definidos através da tela sensível ao toque.e o condutor do motor é um dispositivo de conversão de frequênciaPara garantir a precisão da transmissão, o motor de transmissão adota um feedback de codificador de grade, e toda a máquina adota um método de comunicação de bus para garantir a precisão da transmissão do sinal.Em produção real, os utilizadores definem os parâmetros do processo, tais como a inclinação de cada secção da gaiola e a velocidade da linha de produção na tela sensível ao toque, de acordo com as especificações do cabo exigidas.Quando iniciar, a velocidade de cada peça de transmissão é calculada automaticamente pelo PLC para garantir a sincronização de toda a máquina e a precisão do passo do fio torcido,e para obter a regulação de velocidade sem passos de toda a máquinaO sistema de controlo electrónico tem tecnologia avançada, operação conveniente e operação fiável.

3.3.O princípio de pulso é usado para detectar quebra de fio, que pode determinar com precisão o sinal de quebra de fio de qualquer bobina em cada seção da gaiola, garantindo a precisão da detecção.Através da tela sensível ao toque, o operador pode resolver rapidamente o problema e iniciar o próximo arranque.

3.4.A máquina utilizaEu...novo controlador programável e autocarro de campo para comando unificado e coordenação do estado de funcionamento de todas as partes da máquina,e utiliza um conversor de frequência para controlar o arranque e funcionamento do motor CAO sistema de controlo eletrónico é tecnologicamente avançado, fácil de operar e confiável no funcionamento.

4Principais parâmetros técnicos

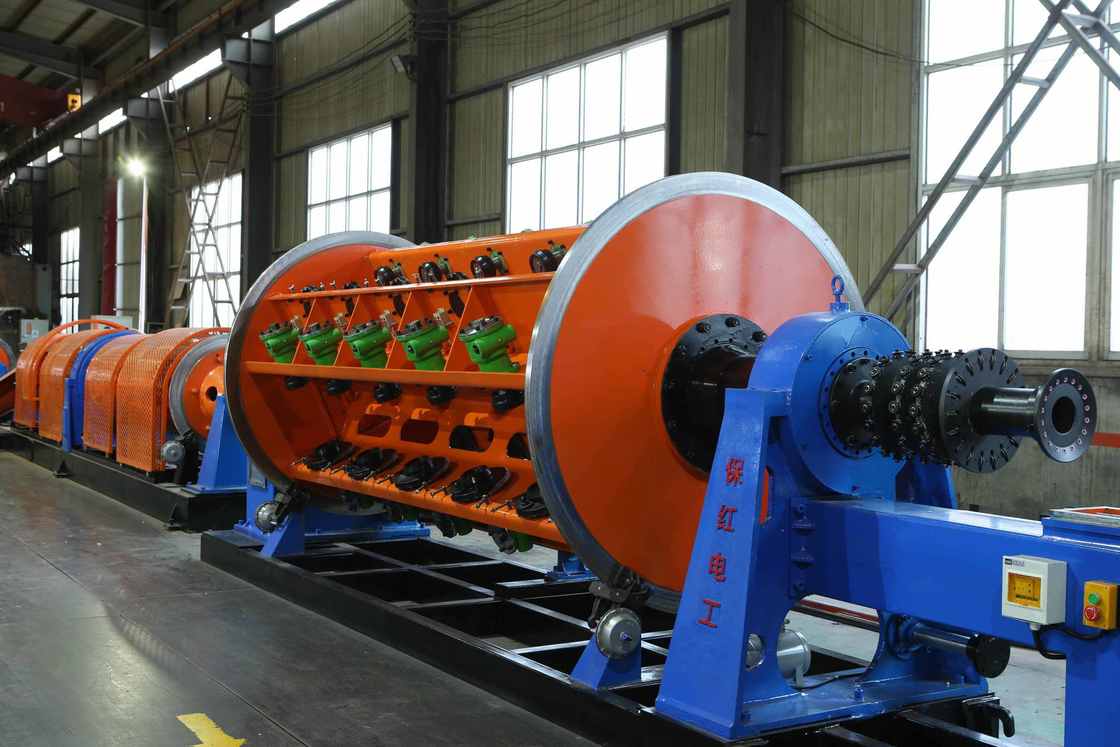

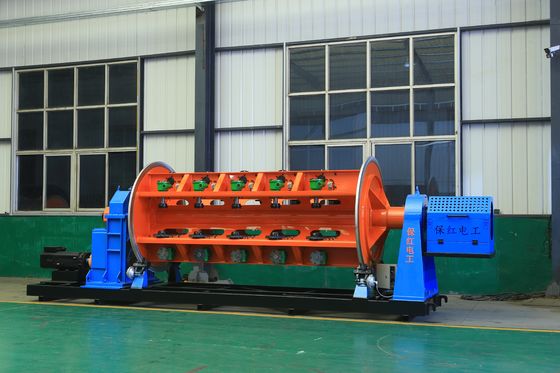

5.Fotos

6.Imagem de embalagem

7.Nossa fábrica e apresentação

Hebei Baohong Electrical Machinery Co., Ltd foi fundada em 1 de agosto de 2006.Tianjin e Shijiazhuang, a empresa goza de transporte conveniente e abundância de ferro e aço A empresa desenvolveu-se durante 18 anos, começando com a produção de produtos da série de máquinas de filamento.

Com base nas vantagens de talentos e na força técnica, a empresa pesquisa e desenvolve continuamente novas tecnologias e processos, alcançando crescimento e evolução gradual para uma entidade económica abrangente com tecnologia de fabrico avançada, forte capacidade de produção, e As redes de vendas cobrem todo o país e o exterior.

A empresa abrange uma área de fábrica de 30.000 metros quadrados, com mais de 100 funcionários, incluindo 12 engenheiros mecânicos e elétricos,e seu equipamento de processamento totaliza mais de 60 milhões de yuans.Atualmente, através da introdução de equipamentos de processamento em grande escala e da pesquisa, desenvolvimento e melhoria de processos, a empresa tornou-se o único fabricante na China que produz jaula JLK Unidades de série de máquinas de enrolamento numa linha de montagem.
