Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | A curva Strander tubular combinou a máquina | Utilização: | Salte o encalhamento de fio |
|---|---|---|---|
| Materiais: | Fio de cobre, Alwire, fios de aço | Dimensões do rolo: | 630B |
| Dia de fio de cobre.: | Φ1.5-Φ5.0 | Dia de alumínio.: | Φ1,8-Φ5,0 |
| Diâmetro do fio de aço.: | Φ1.8-Φ4.0 | Pintura da máquina: | Personalizado |
| Destacar: | Curva Strander tubular,Strander tubular combinou a máquina,Torcendo a máquina de encalhamento da curva do cabo |
||

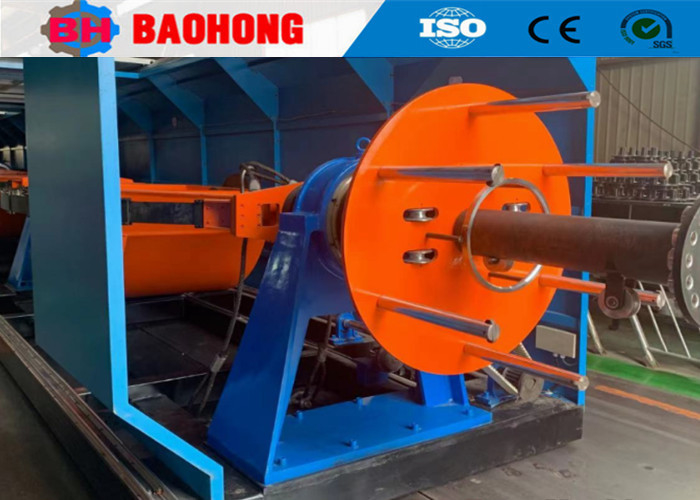

Máquina combinada de torção de cabo de arco tubular
A Skip Stranding Machine é usada para enrolar arame de cobre, arame de alumínio, arame mole galvanizado e colocar o núcleo de cabo isolado.Os fios passam através dos arcos e caixas de suporte por rodas de guiaA estrutura da base é constituída por um tubo de aço de 100*200m2, e uma chapa de aço de 25 mm de espessura será soldada sobre o tubo de aço para as caixas de apoio.
2Componentes mecânicos e eléctricos
2.1 Os rolamentos são da marca Ha Erbin, Wa Fangdian e Luoyang.
2.2 Os motores são de famosos produtos chineses.
2O condutor de.3 AC é da marca Danfoss.
2O controlador de corrente contínua de.4 é do SSD da série Parker 590.
2.5 PLC é da Siemens.
2.6 touch screen é da Siemens.
2.7 Os principais componentes elétricos de baixa tensão são de alta qualidade e de marca chinesa conhecida.
|
Modelo (máquina de enxaguamento por salto)
|
JGB-630 ((500) | JGB-700 | JGB-800 | |
|
Diâmetro do fio único |
Cobre
|
φ1,8-5 mm | φ2-5 mm | φ2,5-5 mm |
|
Alumínio
|
φ2,0-5 mm | φ2,5-5 mm | φ3,0-5 mm | |
|
Fios de aço galvanizados |
φ1,0-4,0 mm | φ1,2-4,0 mm | φ1,5-4,0 mm | |
|
OD máximo do condutor em cadeia |
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 31.1-235.0 mm | 31.1-235.0 mm | 31.1-235.0 mm |
| Max. Velocidade de rotação | 6 Gaiolas para o encalhamento | 1000 r/min | 800 r/min | 700 r/min |
| Capstan | Diâmetro da roda Capstan | 1200 mm | 1400 mm | 1400 mm |
| Força máxima de arranque | 10 T | 10 T | 12 T | |
|
Potência do motor |
37 kW | 45 kW | 55 kW | |
|
Tamanho da bobina |
630*475*127 | 710*530*127 | 800*600*127 | |
|
Bobbin Central de Pagamento |
630*475*127 | 710*530*127 | 800*600*127 | |
|
Bobbin de captação |
1250*950*80 | 1600*1180*80 | 1600*1180*80 | |
|
Velocidade linear máxima de arranque |
235 m/min | 200 m/min | 170 m/min | |
|
Altura central |
1000 mm | 1000 mm | 1000 mm | |
6.Nossa fábrica e apresentação
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
