Máquina de torcer rígido com carregamento no piso de alta eficiência para fios e cabos

Máquina de enxaguante rígido de alta eficiência para fios e cabos

1.Aplicação

Isto...  A máquina é principalmente utilizadas para O produção de grandeSecção e núcleo de aço de grande comprimentoAlumínio Encalhados Fios e cobre, almeirãoInum e Alumínio liga condutores sem torção para trás Encalhamento; - Não. pode também ser utilizadas para O não-torção para trás torção e compactação de forma redonda, especial-shaPED e em forma de setor núcleos de condutores.

2.Principais componentes

2.1.Φ630Pagar-desligado de pé

2.2.#tipo de suportes de guia de arame

2.3.6B, 12B, 18B,24Bestrangeiro

2.4.Dispositivo de compactação de tubos de arame

2.5.MContador de eters ((Mecânico, Eletrônico)

2.6.Φ 2000 forte duplo capstano

2.7.Φ2500 Suporte de retiração e retorno do tipo "Gantry"

2.8.Sistema de controlo elétrico

2.9.Sistema de protecção de segurança

2.10. Dispositivo de carregamento de bobina lateral inferior

3.Principal Características

3.1.O inteiro Máquina é motorizado por O independentes motor, e cada um secção do Caixa e Capstan são motorizado por a) seímã permanente parate Sincronizado Servo O motor. Caixa é ddesfeito para girar através uma caixa de velocidades dedicada, que simplifica a estrutura em comparação com o tradicional enxame de eixo de terra acionado por um filamento rígido e torna a manutenção do equipamento mais conveniente.

3.2.O controlo de toda a máquina adotaSiemens  S7-Inteligente.200Cada secção da gaiola e do capstan é accionada por um servomotor Jiangsu Zhima,e o condutor do motor é um dispositivo de conversão de frequênciaPara garantir a precisão da transmissão, o motor da transmissão adota um feedback do codificador de grelha,e toda a máquina adota um método de comunicação de autocarro para garantir a precisão da transmissão do sinalNa produção real,Os utilizadores definem os parâmetros do processo, tais como o passo de cada secção da gaiola e a velocidade da linha de produção na tela sensível ao toque de acordo com as especificações de cabo necessáriasQuando começar,A velocidade de cada parte de transmissão é calculada automaticamente pelo PLC para garantir a sincronização de toda a máquina e a precisão do passo do fio torcidoO sistema de controlo electrónico tem tecnologia avançada, operação conveniente e operação fiável.

3.3.O princípio de pulso é usado para detectar quebra de fio, que pode determinar com precisão o sinal de quebra de fio de qualquer bobina em cada seção da gaiola, garantindo a precisão da detecção.Através da tela sensível ao toque, o operador pode resolver rapidamente o problema e iniciar o próximo arranque.

3.4.A máquina utilizaSiemens  S7-200um controlador e um bus de campo programáveis para controlar e coordenar de forma unificada o estado de funcionamento de todas as partes da máquina,e utiliza um conversor de frequência para controlar o arranque e funcionamento do motor CA.Eu...O sistema de controlo eletrónico é tecnologicamente avançado, fácil de operar e de funcionamento fiável.

3.5O controlo mecânico e elétrico desta estrutura adota o processo de carregamento e descarregamento de bobinas totalmente automático atualmente mais avançado da China.que melhora significativamente a eficiência de trabalho do carregamento e descarregamento das bobinas!

4Principais parâmetros técnicos

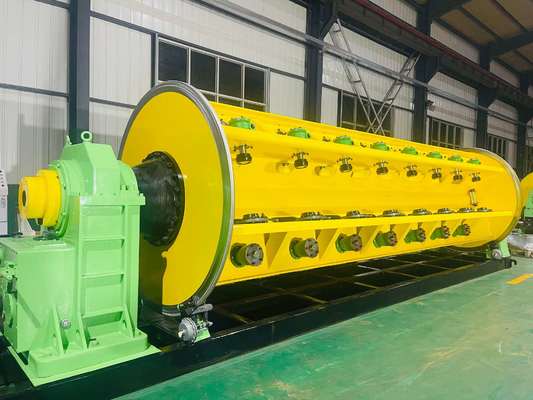

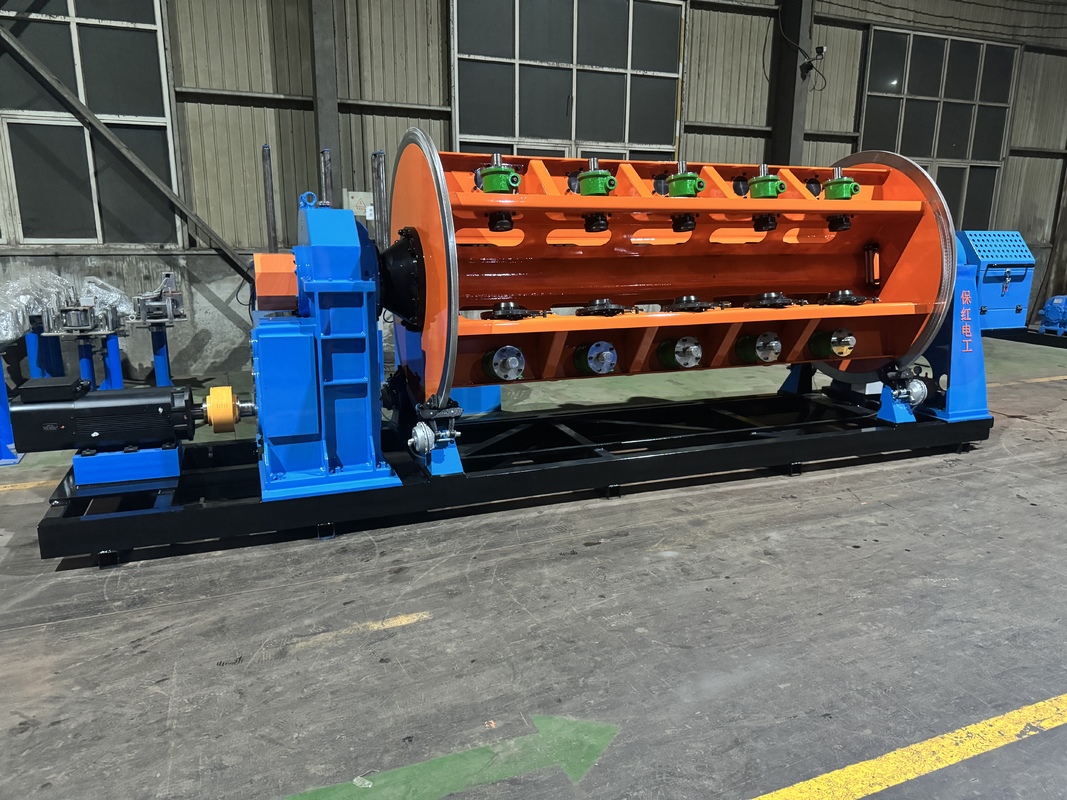

5.Photos

6.Imagem de embalagem

7.Nossa fábrica e apresentação

Hebei Baohong Electrical Machinery Co., Ltd foi fundada em 1 de agosto de 2006.Tianjin e Shijiazhuang, a empresa goza de transporte conveniente e abundância de ferro e aço A empresa desenvolveu-se durante 18 anos, começando com a produção de produtos da série de máquinas de filamento.

Com base nas vantagens de talentos e na força técnica, a empresa pesquisa e desenvolve continuamente novas tecnologias e processos, alcançando crescimento e evolução gradual para uma entidade económica abrangente com tecnologia de fabrico avançada, forte capacidade de produção, e As redes de vendas cobrem todo o país e o exterior.

A empresa abrange uma área de fábrica de 30.000 metros quadrados, com mais de 100 funcionários, incluindo 12 engenheiros mecânicos e elétricos,e seu equipamento de processamento totaliza mais de 60 milhões de yuans.Atualmente, através da introdução de equipamentos de processamento em grande escala e da pesquisa, desenvolvimento e melhoria de processos, a empresa tornou-se o único fabricante na China que produz jaula JLK Unidades de série de máquinas de enrolamento numa linha de montagem.
