Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | Tipo de gerencio equipamento da curva da fabricação de cabos do fio da máquina de Strander da faixa | Modelo: | GB 630(500) /JGB-700/JGB-800 |
|---|---|---|---|
| Materiais: | Cobre, alumínio, aço | PLC: | Siemens |
| Marca do rolamento: | NSK | Marca do motor: | Siemens |
| Cor da máquina: | Opcional | Período de garantia: | Um ano |
| Destacar: | Faixa clara Strander da fabricação de cabos do fio,Faixa clara de gerencio Strander,Equipamento da fabricação de cabos da faixa clara |
||

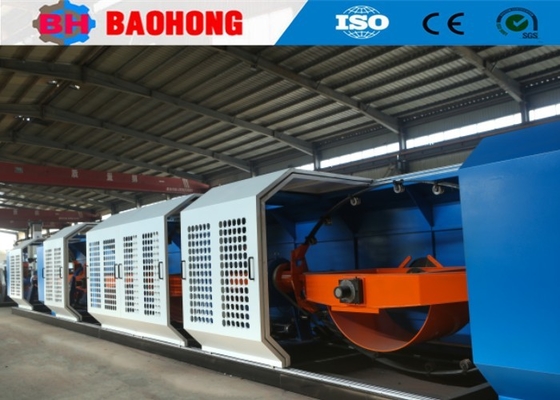

Equipamento de fabricação de cabos de arco giratório de tipo Skip Strander Machine
1Aplicação
Esta máquina é utilizada principalmente para enrolar arame de cobre ou arame de Al, ACSR e arame de aço.
2. Estrutura
2.1 Diâmetro de fio único Fios de cobre φ1,3-φ4,5 mm
Fios de alumínio φ1,5·φ5,0 mm
Fios de aço φ1,0 φ3,8 mm
2.2 Espaço de encalhamento 40-372,7 mm
2.3 Potência do motor principal 37 kW
2.4 Velocidade de rotação do salto 800 r/min
2.5 Especificações do rolo de captação PN800-PN1600
2.6 Especificações da roda de capstan φ1200 ((Dispositivo de dupla capstan)
2.7 Tamanho de bobina PND560
2.8 Dimensões 14600 mm*1710 mm*1650 mm
|
Modelo (máquina de enxaguamento por salto)
|
JGB-630 ((500) | JGB-700 | JGB-800 | |
|
Diâmetro do fio único
|
Cobre | φ1,8-5 mm | φ2-5 mm | φ2,5-5 mm |
| Alumínio | φ2,0-5 mm | φ2,5-5 mm | φ3,0-5 mm | |
|
Fios de aço galvanizados
|
φ1,0-4,0 mm | φ1,2-4,0 mm | φ1,5-4,0 mm | |
|
OD máximo do condutor em cadeia
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Arranque de barragem | 6 Gaiolas para o encalhamento | 31.1-235.0 mm | 31.1-235.0 mm | 31.1-235.0 mm |
| Max. Velocidade de rotação | 6 Gaiolas para o encalhamento | 1000 r/min | 800 r/min | 700 r/min |
| Capstan | Diâmetro da roda Capstan | 1200 mm | 1400 mm | 1400 mm |
| Força máxima de arranque | 10 T | 10 T | 12 T | |
|
Potência do motor
|
37 kW | 45 kW | 55 kW | |
|
Tamanho da bobina
|
630*475*127 | 710*530*127 | 800*600*127 | |
|
Bobbin Central de Pagamento
|
630*475*127 | 710*530*127 | 800*600*127 | |
|
Bobbin de captação
|
1250*950*80 | 1600*1180*80 | 1600*1180*80 | |
|
Velocidade linear máxima de arranque
|
235 m/min | 200 m/min | 170 m/min | |
|
Altura central
|
1000 mm | 1000 mm | 1000 mm | |
Hejian Baohong Electrical Machinery Co., Ltd foi criada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
