Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | Tipo máquina de Sun da armadura do cabo de fio do Cu | Tamanhos das bobinas: | 400 mm, 500 mm, 630 mm, etc. |
|---|---|---|---|
| Tipo: | Tipo planetário & de Sun | Maneira de carregamento: | carga da parte inferior de /side do lado |
| Dia do fio.: | 10,5-2,5 mm | Puxando o diâmetro de roda (500): | 2000 mm |
| Marca do PLC: | Opcional | Cor da máquina: | Opcional |
| Destacar: | Máquina de encalhamento de alta velocidade do cabo,Tipo máquina de Sun de encalhamento do fio,Máquina da armadura do cabo do Cu |
||

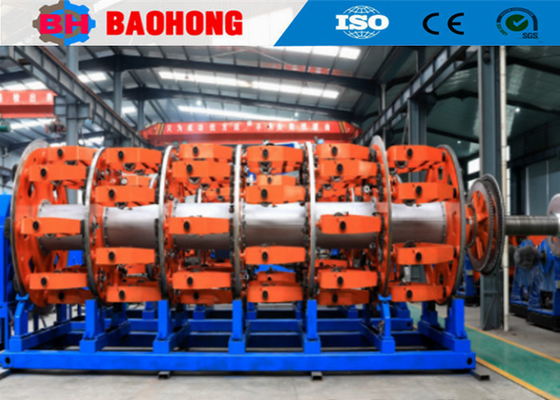

Máquina de blindagem de cabos de arame de alta velocidade
1Aplicação
Excelente desempenho Máquina de armadura de fio de aço de alta velocidade é principalmentede peso não superior a 50 g/m2, mas não superior a 50 g/m2,30 Fios.Acompanhado de cabeça de gravação,pode ser usado para núcleos de isolamento e alguns processos de filamento de cabo de controle. O sinal de alarme de fio quebrado é transmitido por pulso e a taxa de parada do fio quebrado é de 100%.Poluição da superfície da roda de capstan.
2. Componente principal
Filamento central, mangueira de blindagem, suportador de matrizes, aparelho de fixação, aparelho de tração, contador de medidores, aparelho de captação, sistema de transmissão e sistema de controlo eléctrico.
3Principais características
3.1 A máquina é adequada para enrolar fios de cobre de alumínio, liga de alumínio, aço de reforço de cabos de alumínio de comprimento e secção longa para produzir os seguintes cabos de alimentação.Conductores em forma de sector, redondo compactado, núcleo único prespiral.
3.2 As bobinas estão dispostas em quadrados em torno das gaiolas. O sistema de carga lateral centralizado pode aumentar muito mais a eficiência, o equipamento tem alta potência, alta velocidade.
3.3 Acionado por uma caixa de velocidades de 36 passos, as rodas de reboque do capstan de rodas duplas estão suspensas em posição de sustentação sobre eixos.Uma roda é reta e a outra está inclinada posicionada para garantir um bom cuidado com o material a ser puxadoA força de tração máxima atinge 15 T. Cada bobina está equipada com um detector de fios quebrados avançado, permitindo parar automaticamente a máquina em caso de fio quebrado.
4Parâmetros técnicos
Modelo (máquina de blindagem de arame de aço) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diâmetro do fio de aço | 1 a 2,5 mm | 1 a 2,5 mm | 1 a 2,5 mm | 1 a 2,5 mm | |
| DSO máxima em naufrágio | 40 mm | 55 mm | 60 mm | 70 mm | |
| Arranque de barragem | 24 A gaiola de caçadores de bobinhos |
38-752 | 51 a 942 | 63- 1144 | 500-4120 |
36 Caixa de encalhamento de bobinos |
38-752 | 51 a 942 | 63- 1144 | 500-4120 | |
42 Gaiolas de barbear |
38-752 | 51 a 942 | 63- 1144 | 500-4120 | |
| 48 Gaiolas de barbear | 38-752 | 51 a 942 | 63- 1144 | 500-4120 | |
| Velocidade de rotação | 24 A gaiola de caçadores de bobinhos | 98 r/min | 90 r/min | 68,3 r/min | 55 r/min |
| 36 Caixa de encalhamento de bobinos | 88 r/min | 80 r/min | 58,3 r/min | 45 r/min | |
| 42 Gaiolas de barbear | 78 r/min | 70 r/min | 48,3 r/min | 35 r/min | |
| 48 Gaiolas de barbear | 68 r/min | 60 r/min | 38,3 r/min | 28 r/min | |
Capstan |
Diâmetro da roda Capstan | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Força máxima de arranque | 10T | 15T | 15T | 20T | |
Potência do motor |
45 kW | 55 kW | 55 kW | 75 kW | |
Tamanho da bobina |
315 mm | 400 mm | 500 mm | 630 mm | |
Bobbin Central de Pagamento |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Levanta o Bobbin. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Velocidade linear máxima de arranque |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Altura central |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5Fotos.
6Foto de embalagem.
7.Nossa fábrica e apresentação
A Hejian Baohong Electrical Machinery Co., Ltd. foi fundada em 2006.tem sido o maior fabricante profissional de máquinas de filamento de fios e máquinas de colocação no norte da China.
Desde 2006, confiando no cuidado e apoio dos nossos clientes,Baohong Machinery tem sido dedicado à pesquisa e desenvolvimento de máquina de filamento de fio e máquina de colocação e fez uma grande melhoriaAgora nós nos tornamos a única fábrica que pode desenvolver a produção da série de máquinas de enxaguante rígido JLK para ser uma linha de montagem de processamento na China,e também desenvolvemos independentemente as linhas de encalhamento JGB Bow skip, as linhas de cablagem do tipo CGB Bow skip e as linhas de colocação do tipo CLY High speed Cradle.
Agora, Hejian Baohong Electrical Machinery Co., Ltd., cobre uma área de 10000 metros quadrados, oficina de produção 8000 metros quadrados.O valor anual da produção é superior a 10 milhões de dólares no momento, e tornou-se um dos mais importantes fabricantes de máquinas de enrolar na China.
